Regenwassermanagement: Besonderer Tiefbau auf prähistorischer Fundstätte Heuneburg

Die Heuneburg in Oberschwaben ist eine wichtige archäologische Stätte. Funde auf dem Areal zeigen, dass sie ihre Blütezeit unter den Kelten zwischen 650 und 450 vor Christus hatte und damals ein Handels- und Machtzentrum war. Um die Bedeutung der Heuneburg zu würdigen und Besuchern ein Eintauchen in die Zeit vor rund 2.600 Jahren zu ermöglichen, lässt der Landesbetrieb Vermögen und Bau Baden-Württemberg, Amt Ravensburg, das Areal zu einer Kelten-Erlebniswelt weiterentwickeln. Die an das bestehende Freilichtmuseum angrenzende Staatsdomäne Talhof soll künftig das Museum, einen Bereich für die Denkmalpflege sowie gastronomische Angebote beherbergen.

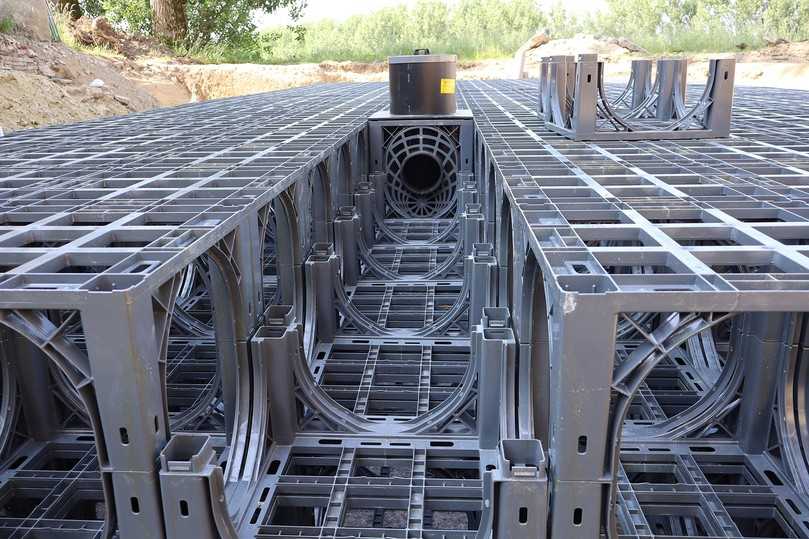

Bis es soweit ist, muss das Areal allerdings zunächst entwässerungstechnisch auf den modernsten Stand gebracht werden. Verbaut werden dafür Produkte von Funke. Zum Einsatz kommen für die Rückhaltung des Regenwassers drei eingeschweißte, insgesamt rund 200 m3 fassende D-Raintank-3000-Anlagen mit Inspektions- und Spülblöckenund darüber hinaus auch Reinigungsschächte, Drosselschächte, HS-Sickerrohre sowie rund 1.100 m HS-Kanalrohre für die Entwässerung im Trennsystem.

Für die Dimensionierung der D-Raintank-3000-Anlagen legte das Planungsbüro ein 30-jährliches Regenereignis zugrunde. Erforderlich sind demnach Retentionskörper mit einem Volumen von 52 m3, 74 m3 und 78 m3. Die kleinste Regenrückhalteanlage soll 2026 in ein bestehendes Beton-Silo unter der späteren Außengastronomie gesetzt werden.

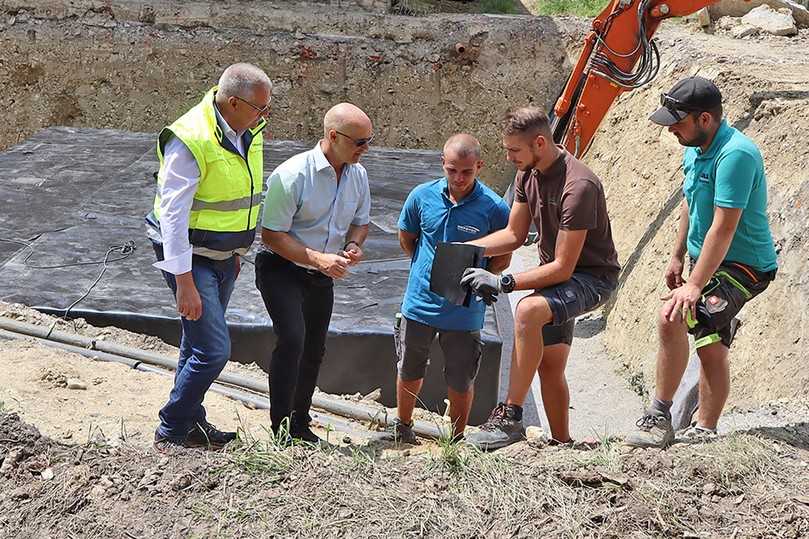

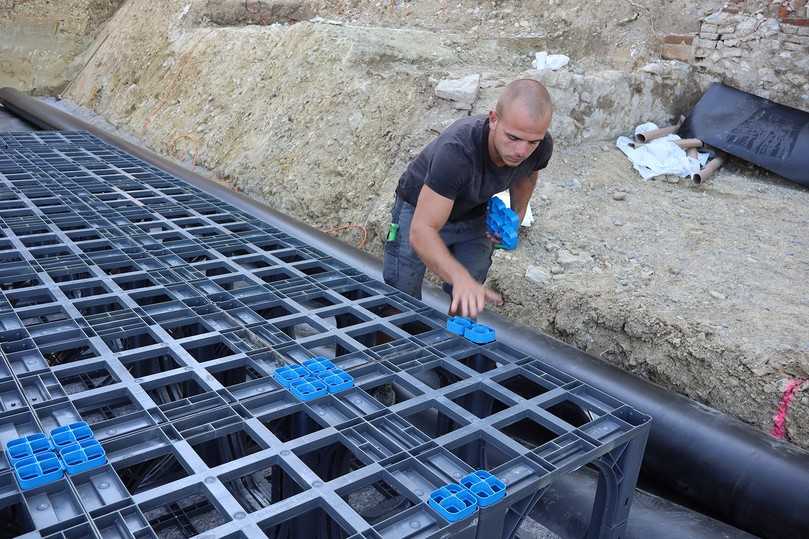

Die beiden größeren Anlagen sind bereits fertiggestellt. Hierfür benötigten die Mitarbeiter der mit dem Verlegen und Einschweißen der D-Raintank-3000-Elemente beauftragten Depotec GmbH aus Urspringen weniger als drei Tage und lobten dabei Funke-Angaben zufolge das gute Handling der Produkte: „Die einzelnen Rigolenelemente sind relativ leicht und lassen sich dank ihres handlichen Formats auf der Baustelle gut bewegen.“ Nachdem die Löhle Baggerbetrieb GmbH aus Meßkirch die Baugruben ausgehoben hatte, konnten die PVC-U-Elemente mit Hilfe von Verbindern zweilagig positioniert werden. Ummantelt werden die Rigolenkörper mit einem Schutzvlies, wasserdicht verschweißten Kunststoffdichtungsbahnen und einer weiteren schützenden Lage Vlies.

Die Tatsache, dass es sich auf dem Gelände um historisch bedeutsamen Grund handelt, prägt das gesamte Projekt. Entscheidend bei der Maßnahme ist die Absprache mit dem Amt für Denkmalpflege. Projektleiter Richard Baur von der auftraggebenden Vermögen und Bau Baden-Württemberg: „Sowohl Grabungen als auch Zwischenlagerflächen für den Aushub müssen mit den Archäologen eng abgestimmt werden. Das hat erheblichen Einfluss auf die Bauabläufe.“

Im Anschluss an den Einbau der Retentionsanlagen erfolgt die Verrohrung, die ebenfalls Löhle übernimmt. Das Schmutzwasser vom Areal der Heuneburg wird derzeit noch in einem zentralen Behälter gesammelt und durch Pumpfahrzeuge abtransportiert. Künftig soll es über HS-Kanalrohre zu einem Doppelpumpwerk und von dort über eine Druckleitung ins öffentliche Kanalnetz geleitet werden. Das Entwässerungskonzept hält mit Blick auf das Regenwasser noch eine Besonderheit bereit. Ein kleiner Teil des Wassers wird mittels Filterschacht vorgereinigt und soll unter anderem für den Waschplatz der Archäologen genutzt werden.
