Mischwasserbehandlung Oberteuringen: Fertigteile für den Rotach-Schutz

Die Rotach ist ein etwa 40 km langer Zufluss des Bodensees in Oberschwaben. In Oberteuringen präsentiert sie sich als malerisches, naturnahes Fließgewässer, das ein beliebtes Naherholungsziel mit hoher ökologischer Qualität und einer artenreichen Fischfauna bildet. Gewässerökologische Untersuchungen haben gezeigt, dass die Entlastungen aus dem bestehenden Regenüberlaufbecken (RÜB) die Wasserqualität der Rotach beeinträchtigen.

Mit dem Bau eines Retentionsbodenfilters (RBF) investiert die Gemeinde gezielt in ihren Gewässerschutz. Jonathan Konrad Burandt vom Ingenieurbüro Wasser-Müller aus Biberach erklärt: „Durch den neuen Filter wird das entlastete Mischwasser künftig zwischengespeichert, über eine Filtersandschicht gereinigt und anschließend gedrosselt in das Gewässer eingeleitet. Auf diese Weise lässt sich die in die Rotach eingeleitete Mischwassermenge um rund zwei Drittel reduzieren. Der Retentionsbodenfilter verfügt über eine Sohlfläche von rund 660 m² und ein Speichervolumen von etwa 728 m³.“

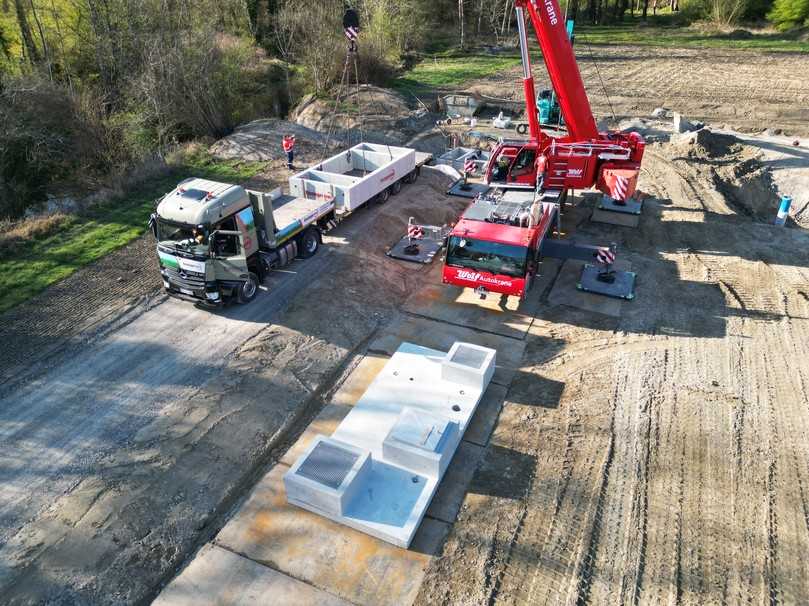

Für den zuverlässigen Betrieb der Anlage wurden mehrere technisch anspruchsvolle individuell geplante Stahlbetonfertigteile benötigt, die vom Betonwerk Hans Rinninger u. Sohn GmbH u. Co. KG aus Kißlegg im Allgäu individuell geplant, gefertigt und schlüsselfertig mit allen Installationen geliefert wurden. Zum Lieferumfang gehörten neben dem Stahlbetonkanal DN 500-700 ein Drosselbauwerk, ein Überlaufbauwerk, mehrere Verteilerschächte sowie ein Schieberbauwerk.

Die einzelnen Bauwerke stellten hohe Anforderungen an Planung, Fertigung und Montage. So wurde das Drosselbauwerk als dreikammeriges Fertigteilbauwerk ausgeführt. Die mittlere Kammer bleibt dauerhaft trocken, da der Drosselabfluss über eine geschlossene Druckleitung abgeführt wird. In den beiden äußeren Kammern kann sich dagegen ein Wasserspiegel einstellen.

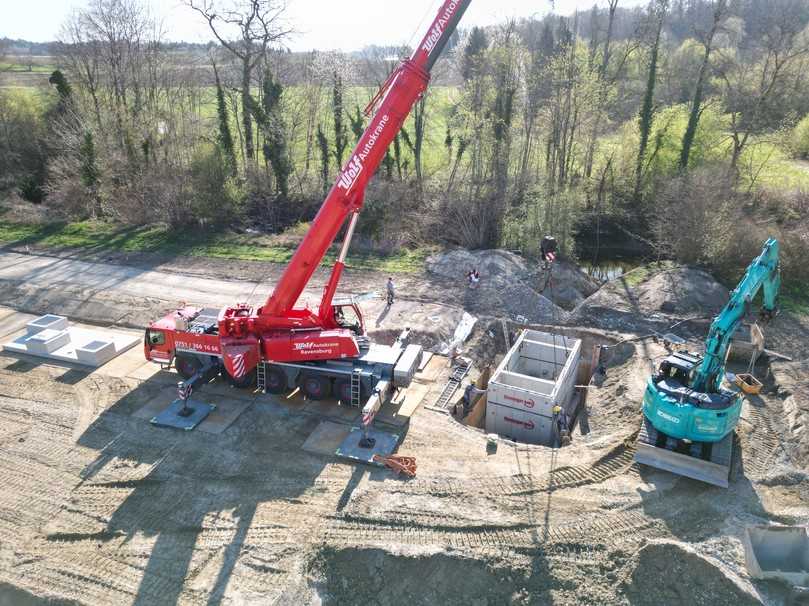

Bereits das Unterteil des Drosselbauwerks brachte ein Gewicht von rund 40 Tonnen auf die Waage und erforderte eine präzise Logistik sowie einen exakt abgestimmten Einbau. Eine konstruktive Besonderheit stellte auch das Überlaufbauwerk dar. Es wurde aus drei separaten Fertigteilen gefertigt, die nicht übereinander, sondern nebeneinander versetzt eingebaut wurden. Erst auf der Baustelle wurden die Elemente über eine speziell verschraubte, dauerhaft dichte Verbindung zu einem Gesamtbauwerk zusammengefügt.

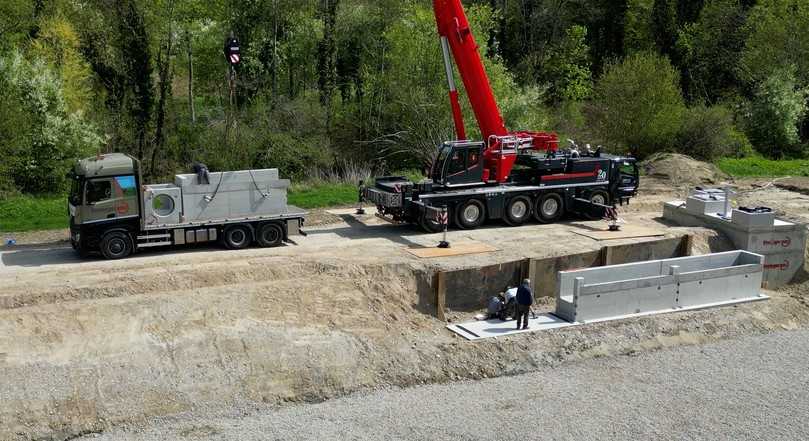

Besonders anspruchsvoll gestaltete sich auch der Einbau des Schieberbauwerks. Dieses wurde in einen bestehenden DN 1000-Entlastungskanal integriert. „Hierzu musste der Kanal auf einer Länge von rund 3,5 Metern geöffnet, das Fertigteil eingesetzt und anschließend wieder an den Bestand angeschlossen werden. Da der Kanal bei Niederschlagsereignissen weiterhin benötigt wird, konnten die Arbeiten ausschließlich während einer trockenen Wetterphase erfolgen“ berichtet Patrick König vom Bauunternehmen Otto Berenbold aus Wilhelmsdorf-Zußdorf. „Eine sorgfältige Terminplanung sowie ein präzise abgestimmter Bauablauf waren daher entscheidend für die erfolgreiche Umsetzung.

Die werkseitige Herstellung der komplexen Stahlbetonbauwerke ermöglichte eine hohe Maßgenauigkeit und Qualität sowie kurze Montagezeiten auf der Baustelle. „Gerade bei Eingriffen in bestehende Entwässerungssysteme trägt die Fertigteilbauweise dazu bei, Bauzeiten zu verkürzen und die Beeinträchtigungen des Anlagenbetriebs auf ein Minimum zu reduzieren“, betont Jonathan Konrad Burandt.

Mit der Fertigstellung des Retentionsbodenfilters verfügt Oberteuringen künftig über eine leistungsfähige Anlage zur Behandlung von Mischwasserentlastungen. Das Projekt leistet einen wichtigen Beitrag zum Schutz der Rotach und zeigt zugleich, welche Vorteile individuell geplante Betonfertigteile bei anspruchsvollen wasserwirtschaftlichen Infrastrukturmaßnahmen bieten.
