Bohrkernfänger 3-Loch von Mann Diamanttechnik

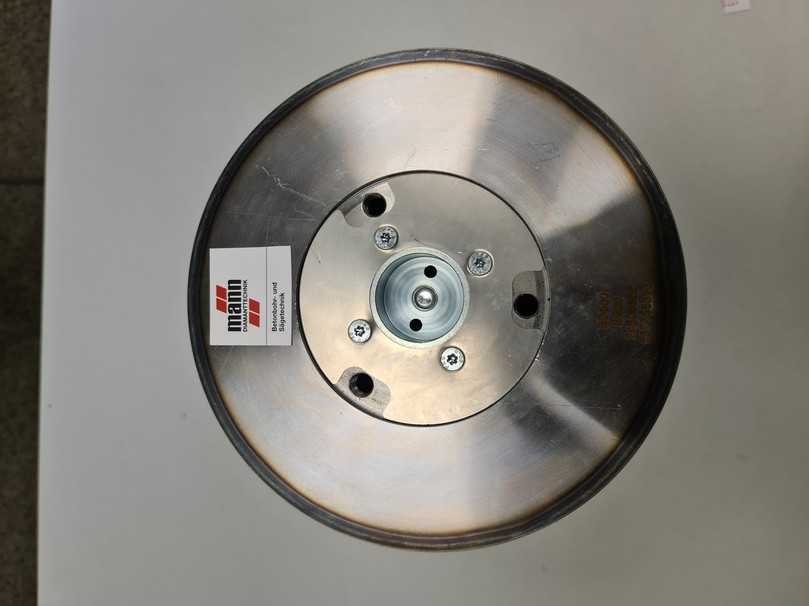

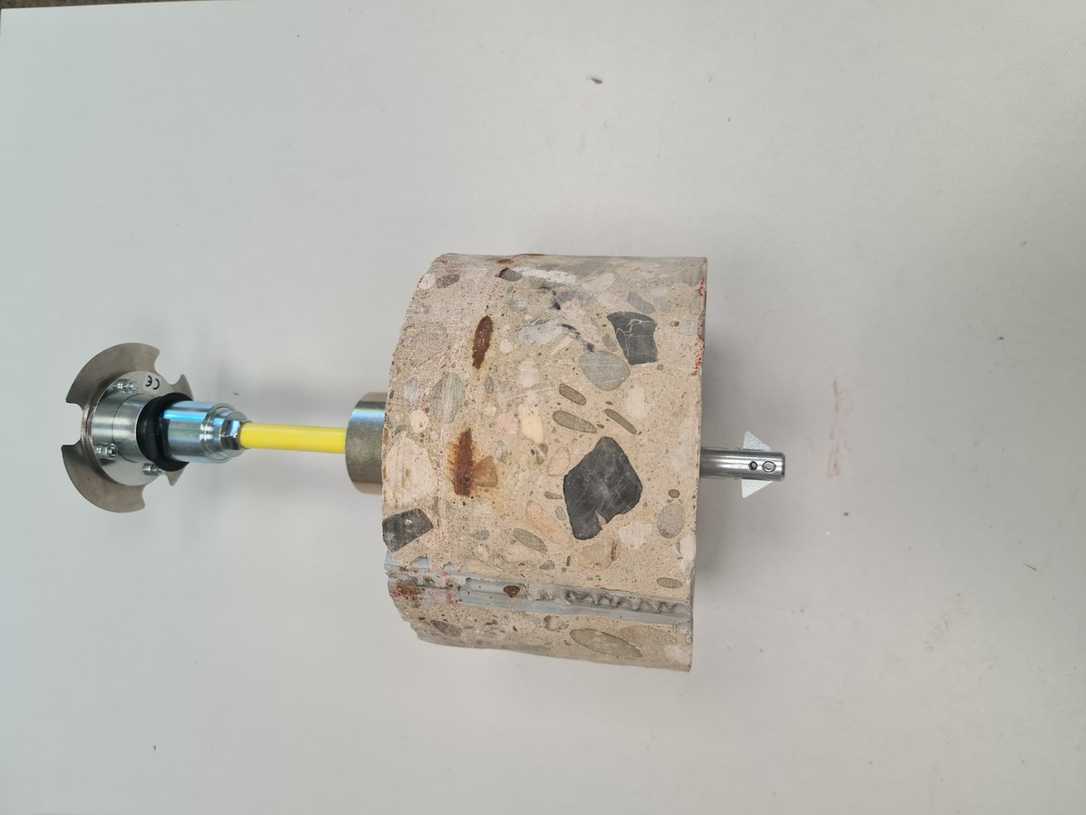

Er ist mit einem speziell hergestellten Spülkopf ausgestattet und wird bei den Kanalbohrgeräten, die einen 3-Loch-Anschluss haben, zwischen Bohrkrone und Flansch von oben eingelegt. Es muss lediglich eine Mittenbohrung von 18 mm bzw. 20 mm erfolgen, woraufhin der Bohrkernfänger eingeführt werden kann. Bei der Bohrung verteilt der Spülkopf gleichmäßig das Bohrwasser. Die Haltestange mit dem Bohrkernfängerkopf (Drm. 15 mm/18 mm) und den federgelagerten Fangsegmenten dreht sich nicht mit. Beim Durchbohren der Rohrwandung spreizen die Fangsegmente auseinander und der Bohrkern ist in der Bohrkrone „gefangen“.

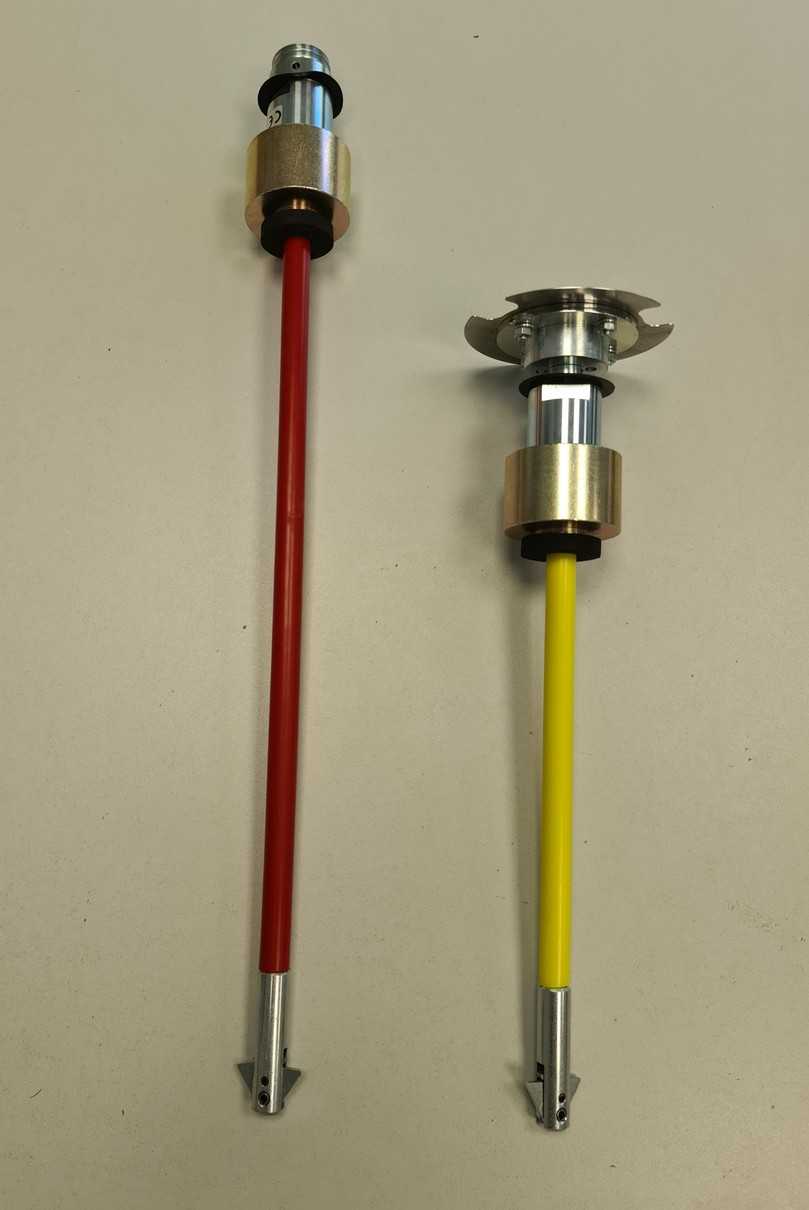

Der Bohrkernfänger eignet sich serienmäßig für 3-Loch-Bohrkronen mit einer Standard-Nutzlänge von 300 mm und 170 mm. Es gibt zwei Varianten: der Bohrkernfängerkopf mit 15 mm für Bohrkronen bis 260 mm Durchmesser und der Bohrkernfängerkopf mit 18 mm für Bohrkronen bis 450 mm Durchmesser. Auch als 1 ¼“-Variante ist der Bohrkernfänger erhältlich.
