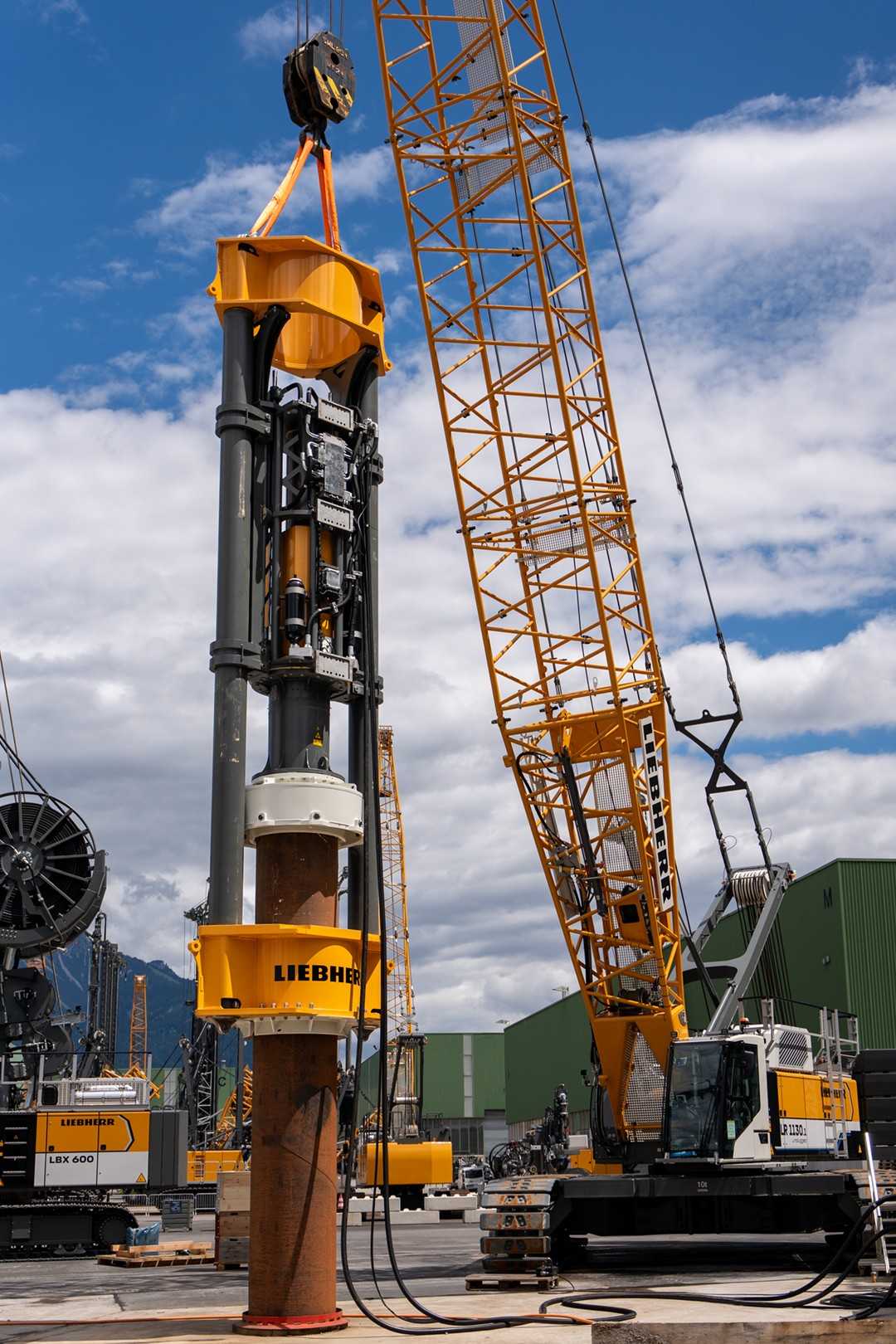

Liebherr stellt freihängenden Aufsteckmäkler H 10 vor

Der Pfahleinbau im Wasser- und Hafenbau scheitert oft an der Reichweite klassischer Rammgeräte, die nicht weit genug über die Uferkante oder Arbeitsplattformen hinausreichen. Der freihängende Aufsteckmäkler löst dieses logistische Problem, indem er sich an Standard-Seilbagger oder schwere Raupenkrane hängen lässt. Dadurch können Spezialtiefbauunternehmen Pfähle auch über große Distanzen oder hinter Hindernissen präzise einbringen. Das System eignet sich für Pfähle mit einem maximalen Gewicht von 30 Tonnen und einem Durchmesser von bis zu 1.220 Millimetern. Auch geneigte Rammarbeiten mit einer Pfahlneigung von bis zu 1:3 sind mit dem Mäkler realisierbar.

Der integrierte Hydraulikhammer H 10 arbeitet mit einem maximalen Rammgewicht von 10 Tonnen. Durch ein modulares Gewichtssystem lässt sich das Schlaggewicht präzise an die jeweilige Pfahllänge und die Bodenbeschaffenheit anpassen. Der Hammer erreicht laut Herstellerangaben einen Wirkungsgrad von 95 Prozent und überträgt die Schlagenergie nahezu verlustfrei auf den Pfahlkopf. Neben dem Einsatz am freihängenden Aufsteckmäkler ist das Hammermodell konstruktiv voll kompatibel mit den geführten Mäkler-Rammgeräten der Liebherr-Baureihen LRB und LRH.

Ein konstruktiver Schwerpunkt bei der Entwicklung des H 10 lag auf der Lärmminderung. Durch ein schallgedämmtes Gehäusedesign bleibt der Geräuschpegel im Betrieb niedrig. Vier gleichzeitig betriebene H-10-Hämmer erzeugen laut Liebherr zusammen nur die gleiche Schallleistung wie ein einziger, nicht schallgedämmter Standard-Hydraulikhammer. Dieser reduzierte Lärmpegel erleichtert Genehmigungsverfahren für Baustellen im innerstädtischen Bereich oder in ökologisch sensiblen Gewässerregionen.

Der Mäkler wird samt Hammer als 27 Tonnen schwere Einheit direkt auf den Pfahl aufgesetzt, was die Rüstzeit auf der Baustelle minimiert. Um den Investitionsaufwand für Bauunternehmen gering zu halten, lässt sich das System mit minimalem Montageaufwand an bestehende Maschinenparks anpassen. Für den Betrieb an Baggern oder Kranen anderer Hersteller liefert Liebherr eine autarke Stand-alone-Steuerung mit. Die Neuentwicklung wurde anlässlich des 50-jährigen Nenzinger Werkjubiläums in diesem Jahr präsentiert und ist ab sofort bestellbar.
