Liebherr LB 45 & HS 8070: Wurtenspeicher Dammertüchtigung im alpinen Spezialtiefbau

Das Projekt umfasst eine Dammhöhenerhöhung um sieben Meter und eine Stauzielerhöhung um 8,5 Meter, begleitet von einer Verbreiterung des Dammkörpers. Ein Unterfangen, das den Baubeteiligten unter extremen alpinen Bedingungen höchste Präzision und logistisches Geschick abverlangt.

Die Baustelle auf 1.700 Metern Seehöhe birgt von Anfang an enorme Herausforderungen. Die Anlieferung der Großgeräte erfolgt über eine schmale Zufahrtsstraße mit engen Kehren und begrenzten Platzverhältnissen im Tunnelbereich. Für die ausführende Firma Züblin war dies ein entscheidendes Kriterium bei der Auswahl des Equipments. Ein modernes Bohrgerät mit einem klappbaren Mäkler erwies sich hier als ideal, da die Transportlänge des Gerätes erheblich reduziert werden kann, was die Bewältigung der anspruchsvollen Transportwege ermöglichte.

Um die umfangreichen Baumaßnahmen durchführen zu können, musste der Wurtenspeicher vollständig entleert werden – ein zusätzlicher Aspekt, der die Komplexität des Projekts unterstreicht.

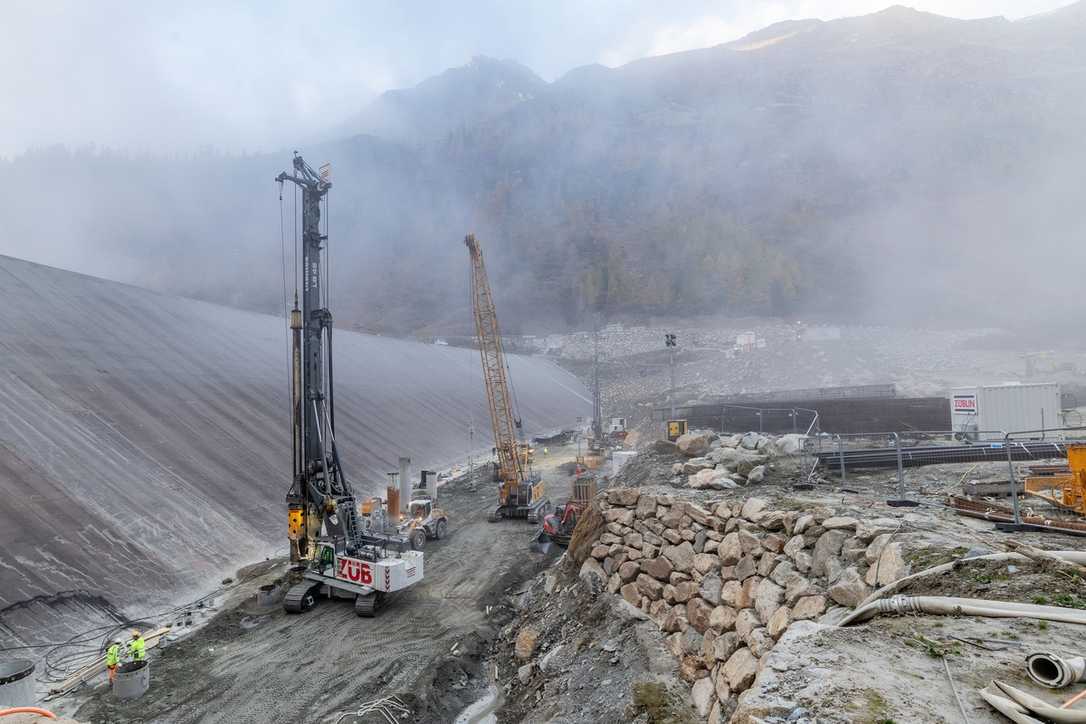

Im Zentrum der Spezialtiefbauarbeiten steht die Erstellung einer überschnittenen Pfahlwand für die Untergrundabdichtung in Talmitte. Mithilfe des Kellybohrverfahrens werden 167 Pfähle mit einem Durchmesser von 1.200 Millimetern in Tiefen von 2,7 bis 22,5 Metern – je nach Bodenschicht – eingebracht. Insgesamt werden beeindruckende 2.800 Meter Bohrpfahl erstellt.

Die geologischen Bedingungen am Wurtenspeicher sind besonders anspruchsvoll: Das Bohrkanalmaterial ist stark abrasiv, und die anzutreffenden Felsblöcke weisen hohe Festigkeiten auf. Dies erfordert nicht nur robustes Gerät, sondern auch eine akribische Arbeitsweise, um die geforderte Bohrtoleranz von maximal einem Prozent Abweichung der Pfahlwand einzuhalten. Eine präzise Anpassung der Bewehrungslängen an die vorgefundenen Felsverhältnisse ist dabei unerlässlich.

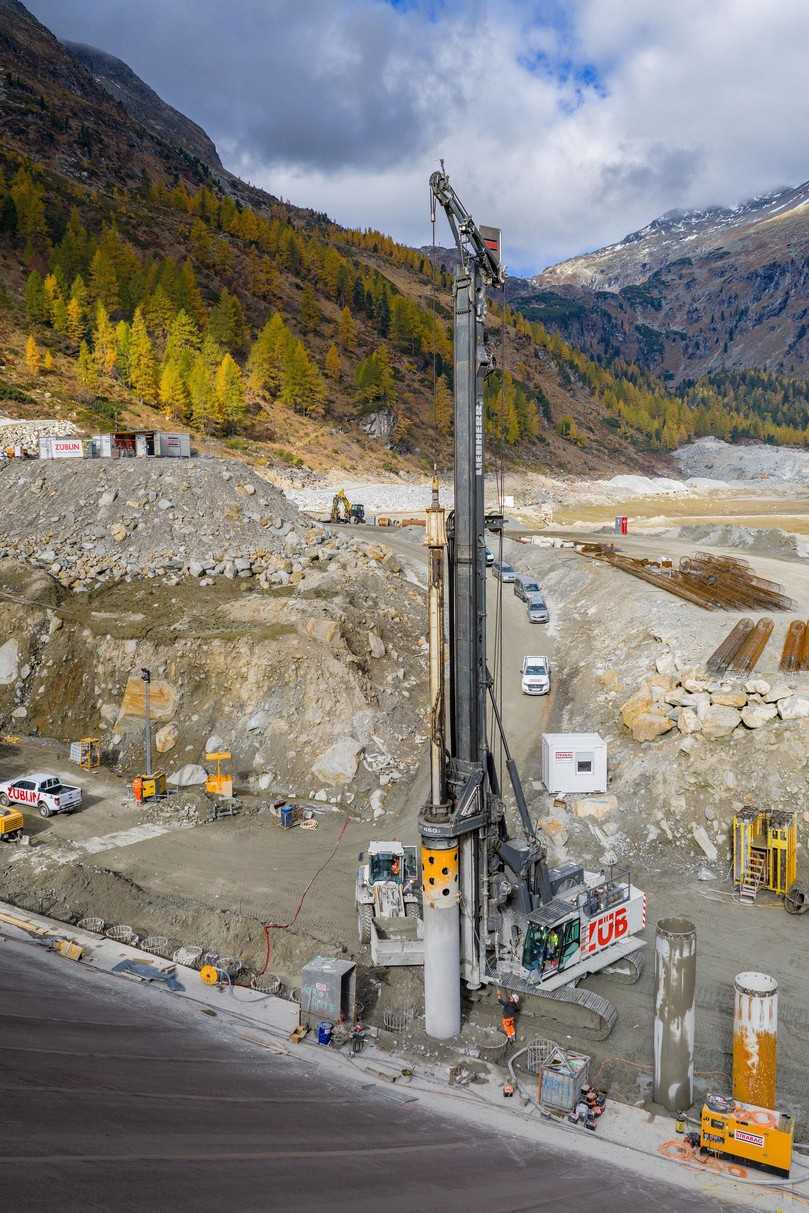

Für diese anspruchsvollen Arbeiten setzt Züblin auf leistungsstarke Baumaschinen, darunter das Drehbohrgerät Liebherr LB 45, das speziell für diese Anforderungen konzipiert wurde. Es ist ausgelegt für ein maximales Drehmoment von 450 Kilonewtonmetern und vielseitig für alle gängigen Pfahlbauverfahren wie Kellybohren, Endlosschneckenbohren oder Doppelkopfbohren einsetzbar. Eine optional verfügbare Gittermastverlängerung ermöglicht Bohrtiefen von bis zu 37 Metern, was eine erhöhte Flexibilität bei geologisch schwierigen Bedingungen bietet und den Einsatz eines kompakten Gerätes für größere Tiefen erlaubt.

Sicherheits- und Effizienzmerkmale wie ein Überlastschutz für die Kellywinde, der die Vorschubwinde bei Überschreitung der maximal zulässigen Last automatisch stoppt, und eine Seillängenmessung an der Hilfswinde, die das Einbringen von Bewehrungskörben erleichtert, tragen maßgeblich zum reibungslosen Ablauf bei. Ergänzt wird der Maschinenpark durch den robusten Seilbagger Liebherr HS 8070, der für die erforderlichen Hebearbeiten auf der Baustelle zuständig ist.

Die Spezialtiefbauarbeiten am Wurtendamm begannen im Jahr 2025 und stehen kurz vor dem Abschluss. Die Einhaltung der engen Zeitfenster ist auf dieser alpinen Baustelle von höchster Bedeutung, da intensive Witterungseinflüsse und ein verfrühter Wintereinbruch auf 1.700 Metern jederzeit möglich sind.

Das Projekt am Wurtenspeicher ist ein Beispiel dafür, wie moderne Bautechnik und präzise Ingenieurskunst selbst unter extremen Bedingungen erfolgreich eingesetzt werden können, um essenzielle Infrastruktur für die Energiewende zu schaffen.
