Die unterirdische Verlegung der HGÜ bietet Vorteile, sowohl aus technischer als auch aus gesellschaftlicher Perspektive [vgl. auch 5]. Erdkabel haben eine höhere Widerstandsfähigkeit gegenüber extremen Wetterereignissen: Während Freileitungen durch Stürme, Blitzeinschläge oder Eisbildung beschädigt werden können, sind Erdkabel vor äußeren Einflüssen geschützt. Zudem erzeugen sie nur magnetische Gleichfelder und keine äußeren elektrischen Felder oder Koronaentladungen [vgl. auch 6], was für den Gesundheitsschutz gerade in der Nähe von Wohngebieten von Bedeutung ist. Ferner stellen HGÜ-Leitungen einen zentralen Bestandteil der kritischen Infrastruktur dar. Eine stabile und zuverlässige Energieversorgung ist essenziell für nahezu alle Bereiche des öffentlichen Lebens, von Krankenhäusern über Verkehrssysteme bis hin zur digitalen Kommunikation und gilt somit als Daseinsvorsorge.

Der unterirdische Leitungsbau ist komplex – sowohl der bauliche Aufwand als auch die Kosten liegen dabei deutlich über denen von Freileitungen. In ländlichen Gebieten erfolgt die Verlegung meist in offenen Gräben, die abschließend wieder verfüllt werden. In urbanen Räumen oder dort, wo bereits bestehende Infrastrukturen – wie Straßen, Bahntrassen oder Gewässer – gequert werden müssen, bieten sich grabenlose Verfahren an. Dazu zählen beispielsweise das Horizontalbohrverfahren (HDD), das Pressbohren oder auch der Rohrvortrieb. Diese grabenlosen Verfahren ermöglichen eine unterirdische Trassenführung mit minimalem Eingriff an der Oberfläche: Aufgrabungen, Bodenversiegelungen oder Beeinträchtigungen sensibler Flächen werden dabei weitestgehend vermieden.

Wartung und Reparaturen gestalten sich bei Erdkabeln komplexer als bei Freileitungen, da Schäden schwerer zu lokalisieren sind und Wiederherstellungsmaßnahmen mehr Zeit in Anspruch nehmen. Umso wichtiger ist es, die Leitungen zuverlässig gegen mechanische Beschädigungen zu schützen. Bewährt hat sich hierbei der Einsatz von Schutzrohren, in die die HGÜ-Leitungen eingezogen werden.

Ein bisher unterschätzter Werkstoff, der die spezifischen Anforderungen an Schutzrohre für HGÜ-Leitungen optimal erfüllt, ist glasfaserverstärkter Kunststoff (GFK). Als nicht leitfähiges Material zeichnet sich GFK durch hohe Korrosionsbeständigkeit, chemische Beständigkeit, Form- und Temperaturstabilität sowie mechanische Belastbarkeit aus – auch unter extremen Umgebungsbedingungen. Gleichzeitig ist GFK wartungsarm, langlebig und bietet damit eine wirtschaftliche und nachhaltige Alternative zu Schutzrohren aus konventionellen Materialien wie beispielsweise Stahlbeton, Polymerbeton, Stahl oder Thermoplaste.

Insbesondere im grabenlosen Leitungsbau, etwa beim Rohrvortrieb, haben sich Vortriebsrohre aus GFK als leistungsstarke Systemkomponente bewährt. Sie verbinden die technischen Vorteile des Werkstoffes mit den spezifischen Anforderungen der Verlegungsmethode. Wegen ihres verhältnismäßig geringen Eigengewichts erleichtern sie Transport und Einbau und senken so die Montage- und Installationskosten. Gleichzeitig bieten GFK-Vortriebsrohre eine hohe statische und dynamische Tragfähigkeit, die ihren Einsatz auch bei großen Tiefenlagen und anspruchsvollen geologischen und hydrogeologischen Bedingungen ermöglicht. Aufgrund der geringen Wandstärke im Vergleich zu konventionellen Vortriebsrohren lassen sich zudem kleinere Vortriebsaußendurchmesser realisieren. Dadurch werden Bodenaushub, Energie und Baukosten eingespart und Bauzeiten reduziert. Dank des wartungsarmen Materials und der sehr guten Abrasionsfestigkeit haben Vortriebsrohre aus GFK zudem geringe Betriebskosten.

Im Einsatz als Schutzrohre für Stromleitungen bieten GFK-Vortriebsrohre eine Vielzahl funktionaler Vorteile: Sie schützen HGÜ-Kabelsysteme zuverlässig vor mechanischen Beschädigungen. Aufgrund der Kombination von Glasfasern mit der harzbasierten Kunststoffmatrix verfügen Amiblu-Rohre über eine hohe statische Belastbarkeit – sowohl für die ringförmige Erdlastaufnahme als auch hinsichtlich der axialen Druckbeanspruchung beim Vortrieb.

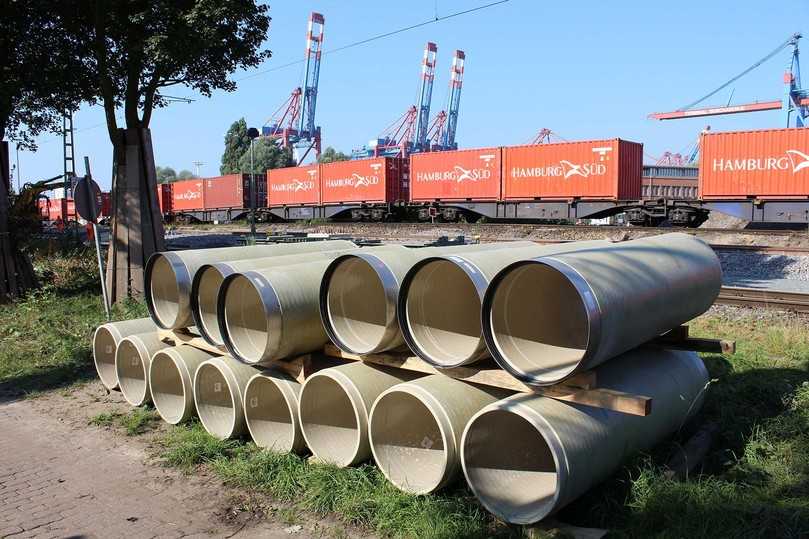

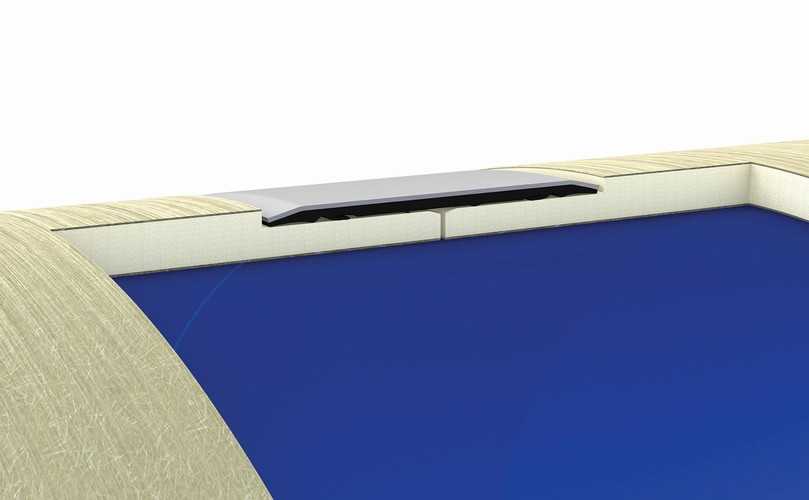

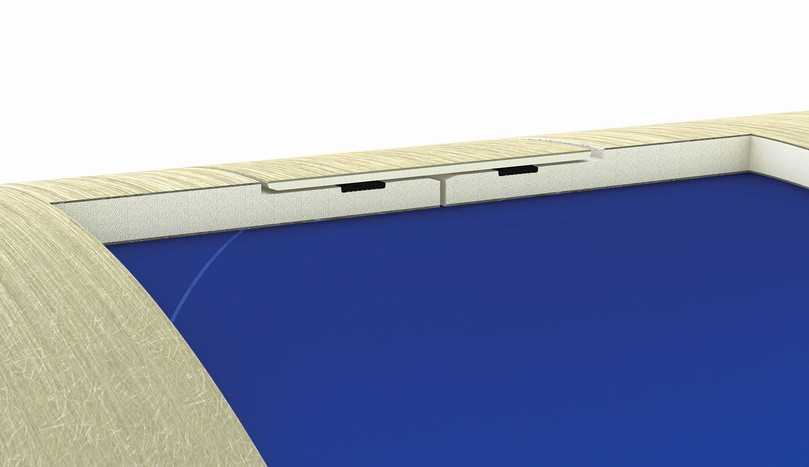

Ergänzend zu den statischen Eigenschaften können die Rohre auch mit spezieller GFK-Manschette als Alternative zu einer Edelstahlkupplung hergestellt werden. Damit sind sie im Gegensatz zu Schutzrohren aus Stahl, Beton oder Polymerbeton komplett nichtleitend. Dieser Aspekt ist gerade mit Blick auf HGÜ-Leitungen besonders wichtig, um gefährliche Streustromkorrosion im Fehlerfall zu vermeiden. Kommt es beispielsweise zu einem Isolationsversagen der HGÜ-Leitung, könnten leitfähige Teile der Schutzrohrleitung den Gleichstrom aufnehmen. Die Folge wäre Streustromkorrosion und Schädigung der Schutzrohrleitung sowie benachbarter metallischer Infrastrukturleitungen. Vollständig nichtleitende GFK-Rohre ermöglichen dagegen eine dauerhaft elektrische Entkopplung der Leitung und des umgebenden Erdreichs, woraus eine erhöhte Lebensdauer der Schutzrohrleitung resultiert. Zudem verstärken GFK-Schutzrohre ohne Edelstahlkupplung nicht das magnetische Gleichfeld um eine HGÜ-Leitung.

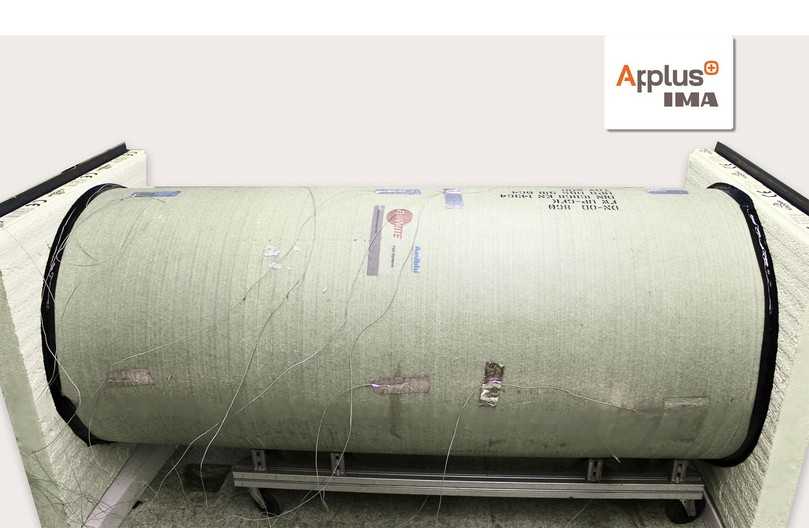

Zur Ermittlung der Wärmeleitfähigkeit wurde das Rohr in eine Prüfvorrichtung eingebracht und im Inneren mit unterschiedlichen Temperaturen zwischen 40 und 80 °C beaufschlagt, um die Wärmeentwicklung aus den HGÜs darzustellen. Thermoelemente an der Rohraußenwand und im Inneren erfassten dabei kontinuierlich die Temperatur. Aus dem gemessenen Wärmestrom ermittelten die Prüfer den Wert für die Wärmeleitfähigkeit. Dabei zeigten die Ergebnisse deutlich höhere Werte für die Wärmeleitfähigkeit (je nach Innentemperatur zwischen 1,3 und 1,5 W/m*K) als bislang aus der Literatur allgemein für GFK-Materialien bekannt sind. So gibt die Universität Bayreuth beispielsweise einen Wert zwischen 0,25 und 0,35 W/m*K an [8] – wobei dies keine expliziten Werte für GFK-Rohre oder GFK-Vortriebsrohre darstellen. Da GFK ein Verbundwerkstoff ist, hängt der Wert der Wärmeleitfähigkeit wesentlich von der Zusammensetzung der einzelnen Komponenten ab. Amiblu hat hierfür ein Modell entwickelt, mit dem sich die Wärmeleitfähigkeit jedes GFK-Rohres numerisch berechnen lässt.

Für die praktische Anwendung ist jedoch nicht nur der reine Werkstoffwert entscheidend. Die Wärmeleitfähigkeit ist im Kontext der Einbausituation zu bewerten. In Kombination mit wärmeleitfähigem Bettungsmaterial wird die Wärme zuverlässig in den Baugrund abgegeben, ohne negative Auswirkungen auf die HGÜ-Leitung bzw. das GFK-Schutzrohr zu haben.

Aufgrund ihrer geringen Wandstärke und der hydraulisch glatten sowie wasserabweisenden Außenoberfläche bieten GFK-Vortriebsrohre im Vergleich zu konventionellen Lösungen aus Stahlbeton oder Polymerbeton bei annähernd gleichem Innendurchmesser deutliche Vorteile hinsichtlich Ressourceneffizienz und Vortriebstechnik. Der reduzierte Außendurchmesser wirkt sich unmittelbar positiv auf die gesamte Logistik und den bautechnischen Aufwand aus. Wie sich dies konkret auf der Baustelle auswirkt, zeigt folgendes Beispiel:

Bei einer Vortriebsstrecke von 100 m und einem geplanten Innendurchmesser der Rohrleitung von ca. 800 mm kann ein GFK-Vortriebsrohr mit einem Außendurchmesser von 860 mm verwendet werden (z.B. Hobas SN 100000, Wandstärke WS = 40 mm, Innendurchmesser ID = 780 mm, oder Flowtite HPQ-Rohr SN 100000, WS = 35,5 mm, ID = 789 mm). Im Vergleich dazu hat ein Rohr aus Stahlbeton oder Polymerbeton für denselben Innendurchmesser einen Außendurchmesser von etwa 1.080 mm – also einen um 220 mm größeren Querschnitt bei einer Wandstärke von 140 mm.

Dieser Dimensionsunterschied hat mehrere technische und wirtschaftliche Implikationen, die in Summe zu einer schnelleren Pressung im Rahmen des Vortriebs führen:

Darüber hinaus sind bei GFK-Vortriebsrohren aufgrund ihrer Materialeigenschaften keine Druckübertragungsringe erforderlich. Die Kupplungssysteme können im Rahmen von Kurvenvortrieben abgewinkelt werden und bieten darüber hinaus dauerhaften Schutz vor dem Eindringen von Grundwasser. Mithilfe spezieller Kupplungssysteme können Druckvortriebsrohre auch bei einer Innendruckbelastung und bei hohen Grundwasserständen verwendet werden.

In Summe zeigt sich: GFK-Vortriebsrohre ermöglichen durch ihre konstruktiven Eigenschaften nicht nur eine materialsparende und effiziente Bauweise, sondern auch einen wirtschaftlicheren und umweltschonenderen Vortrieb.

Dank ihrer individuellen Anpassbarkeit von Rohrlängen und Sonderbauteilen lassen sich mit GFK-Rohren von Amiblu auch komplexe Trassenführungen mit Kurvenpressungen realisieren – etwa in urbanen oder ökologisch sensiblen Gebieten.

Darüber hinaus sind mit den zwei Herstellverfahren verschiedene Nennweiten verfügbar:

Während Schutzrohre mit kleineren Durchmessern (bis DN 800) nach Einzug der Stromleitungen meist verdämmt werden, bieten begehbare größere Durchmesser eine bessere Zugänglichkeit für Inspektionen oder Nachrüstungen sowie die Möglichkeit der Mehrfachnutzung durch andere Ver- und Entsorger oder der aktiven Kabelkühlung durch Belüftung. Häufig werden hierbei Rohre mit einem Innendurchmesser größer 1. 600 mm genutzt (vgl. auch DWA-A 125 [11]). Zudem können GFK-Vortriebsrohre nachträglich mit Kabelbrücken oder Halterungen etc. ausgestattet werden. Dies funktioniert beispielsweise über Klebedübel oder -anker.

Mit Blick auf ein Bauvorhaben versteht sich Amiblu als verlässlicher Begleiter über den gesamten Projektverlauf. Erfahrene Experten unterstützen die Projektbeteiligten in allen Phasen – von der Planung und Auslegung über die Bauausführung bis zur Nachsorge – und stehen jederzeit für technische Beratung bereit.
