Gerinnesanierung mit Liner, Mörtel und Laminat

Schachtsanierung in Zülpich

Neues Gerinne für alte Schächte

16.10.2023, 13:48 Uhr, aktualisiert 07.11.2024, 16:14 Uhr

JÜNKERATH

Bei einer Schachtsanierungsmaßnahme in Zülpich (NRW) galt es, bei mehreren Schächten das fehlende Gerinne wieder herzustellen. Hierbei setzte Katec eine wirtschaftliche und zugleich clevere Lösung um.

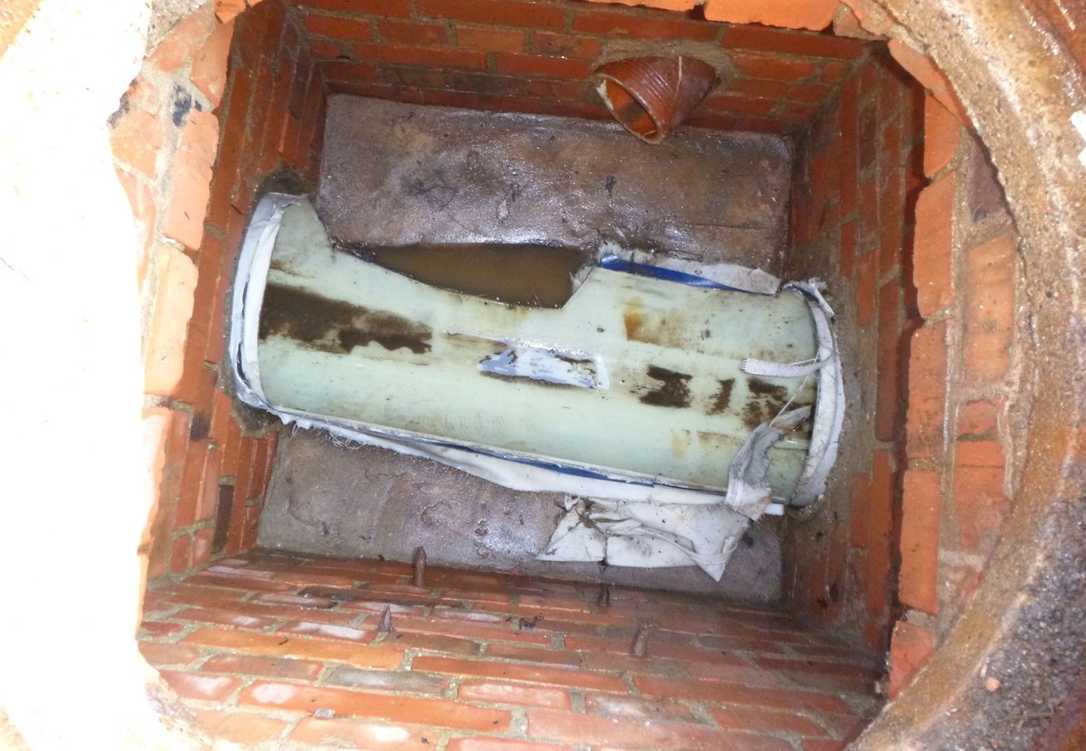

Zur Wiederherstellung des Gerinnes wurde nach dem Schlauchlinereinbau zunächst der Scheitelbereich des ausgehärteten GFK-Liners entnommen. | Foto: Katec Kanaltechnik

Schmies.eu Vakuumsaugfässer im Anhängerformat

Vakuumsaugfässer von Schmies.eu: robust, flexibel und - auf Wunsch - auch in kippbarer Ausführung. Die clevere Alternative zum Großfahrzeug.

Im Rahmen von Kanalsanierungsmaßnahmen im Auftrag des Erftverbandes wurden in Zülpich zahlreiche Schächte instandgesetzt. Die Planung des Projekts übernahm das Ingenieurbüro Köster + Volkenborn aus Elsdorf. Den Auftrag zur Durchführung der Arbeiten erhielt die Katec Kanaltechnik Müller & Wahl GmbH im Rahmen einer öffentlichen Ausschreibung. Dabei stand das Unternehmen vor folgender Aufgabe: Es befanden sich hier mehrere Schächte, die von Inlinern durchfahren wurden. Sie waren handwerklich einwandfrei gemauert, wiesen allerdings kein Gerinne auf. Schachtliner kamen nicht in Frage. Ein Neubau wäre zum einen zu teuer gewesen, zum anderen wollte man die vorhandene Substanz auch im Hinblick auf Nachhaltigkeit erhalten. Katec setzte daher auf ein Vorgehen, das sowohl den bestehenden Schacht erhält als auch kostentechnisch überzeugte.

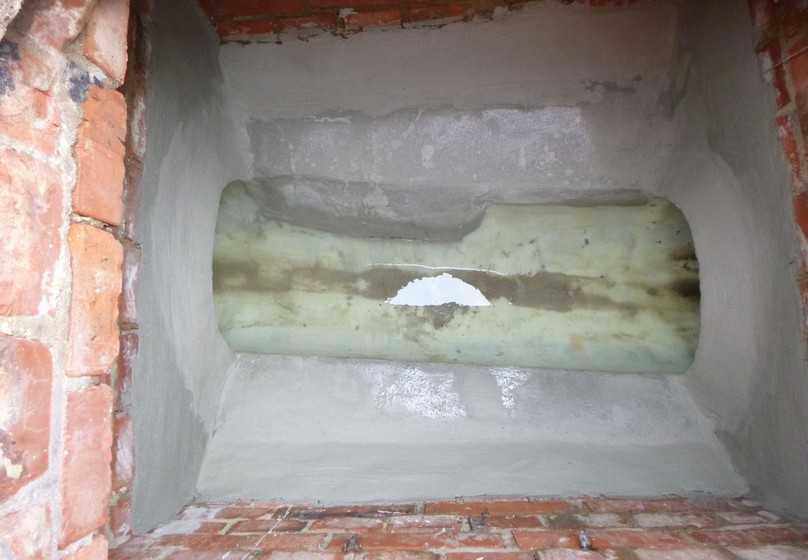

Neben dem Schlauchliner wurden die Schachtbankette mit Gefälle mit Ergelit-Trockenmörtel angelegt. | Foto: Katec Kanaltechnik

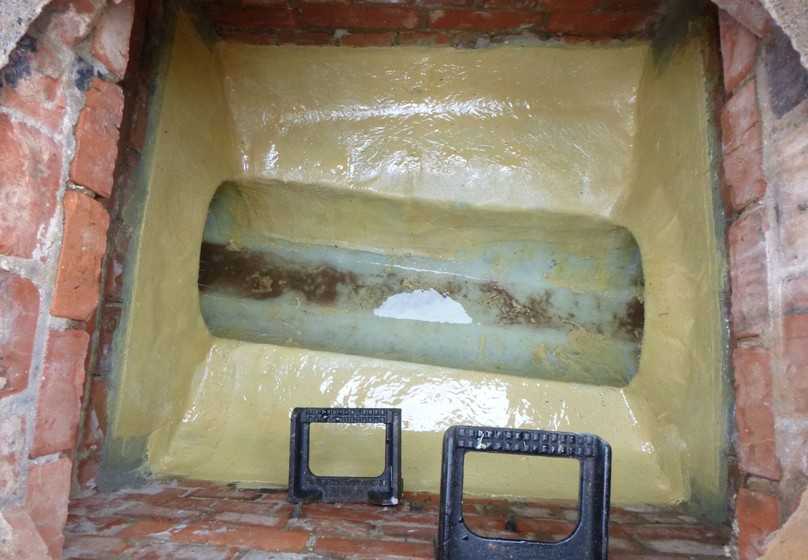

So wurde nach dem Linereinbau der Scheitelbereich des ausgehärteten GFK-Liners entnommen, die Schachtbankette rechts und links davon mit Ergelit-Trockenmörtel aufgebaut und die Bankette mit Gefälle angelegt. Im nächsten Schritt führte Katec die Rohreinbindungen und das neu hergestellte Gerinne in Handlaminat aus. Dafür wurde Ombran SC von MC-Bauchemie verwendet. Dabei handelt es sich um ein niedrigviskoses, 2-komponentiges Organomineral-Harz ohne Styrol, das sich einfach verarbeiten lässt. Da das Klinkermauerwerk in einwandfreiem Zustand war, entfiel eine zusätzliche Beschichtung. Auf diese Weise wurden in Zülpich mehrere Schächte zweckmäßig und wirtschaftlich instandgesetzt.
