Mineralische Kanalsanierung: Olgasammler in Ulm in Handarbeit saniert

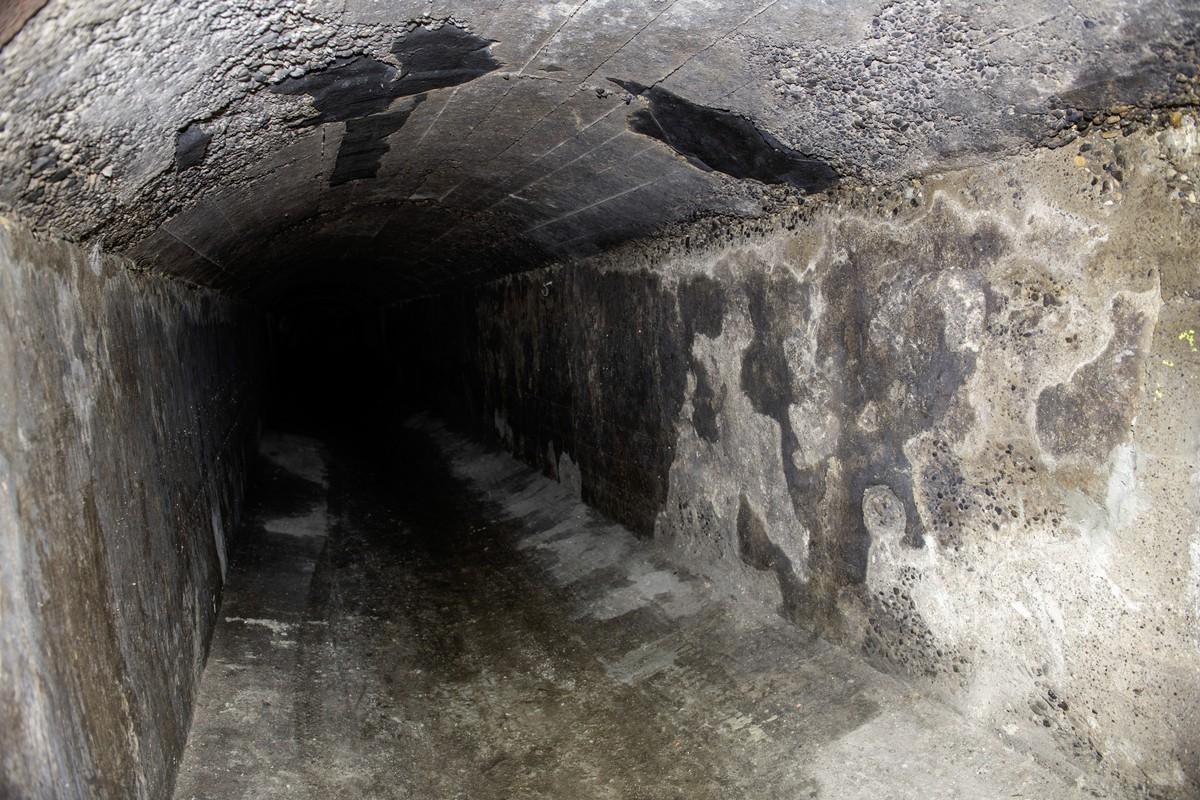

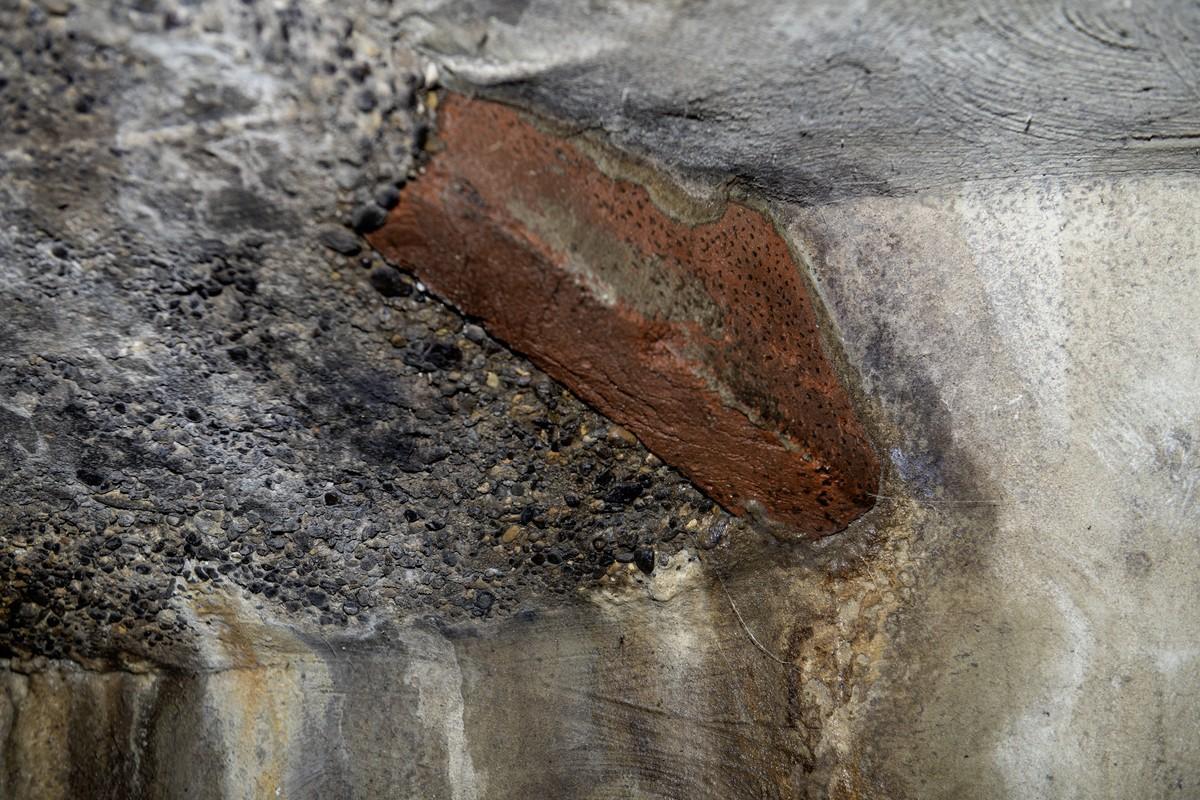

Der 550 Meter lange Sanierungsabschnitt weist ein Haubensonderprofil der Dimension 900/1500 mit senkrechten Wänden, Scheitelbogen und geklinkerter Sohle auf. Die Kanalwand leidet unter starker Betonkorrosion, teilweise mit Längsrissbildung (Altrohrzustand ARZ IIIa nach DWA-A 143-2).

Trotz der starken Schäden schieden gängige grabenlose Verfahren aus: Ein Schlauchliner kam aufgrund der senkrechten Wände am Kämpferbereich statisch nicht infrage, da er dem Wasseraußendruck nicht standgehalten hätte. Ein Kurzrohrlining hätte den Querschnitt des Kanals in unzulässigem Maß verengt. Die Entscheidung fiel daher auf die mineralische Sanierung von Hand.

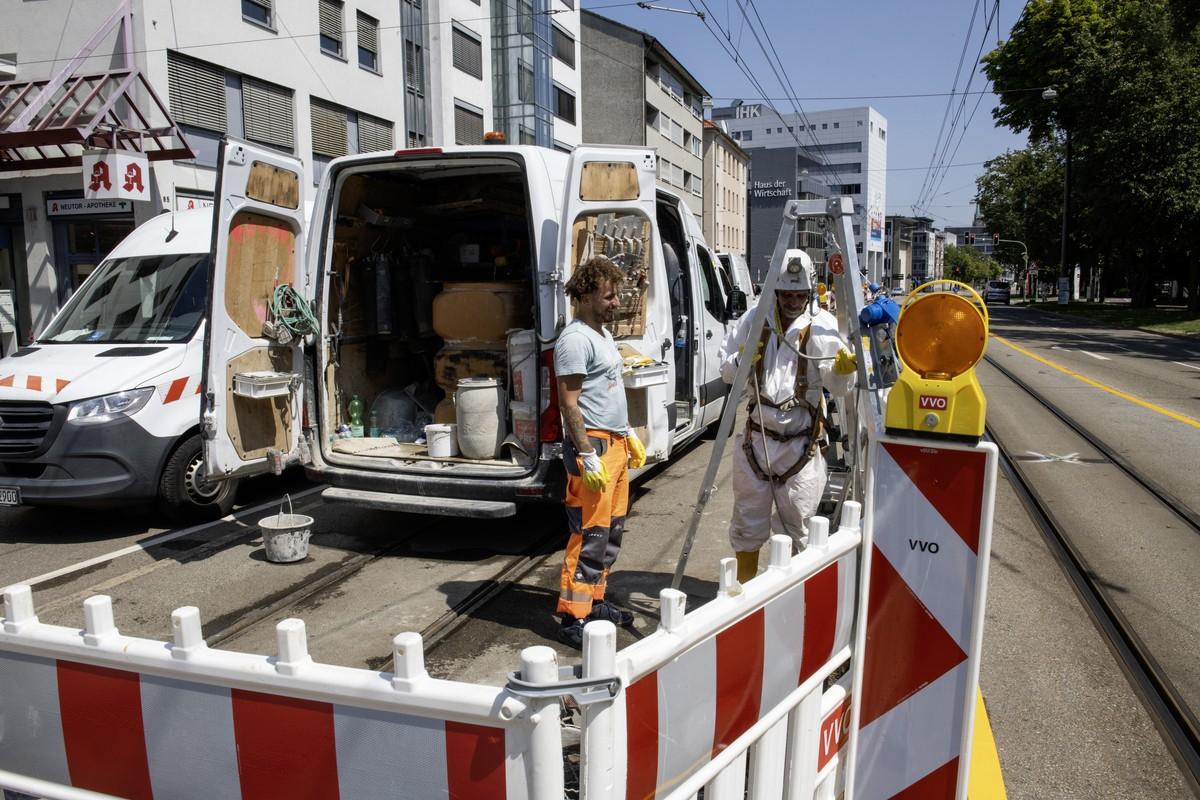

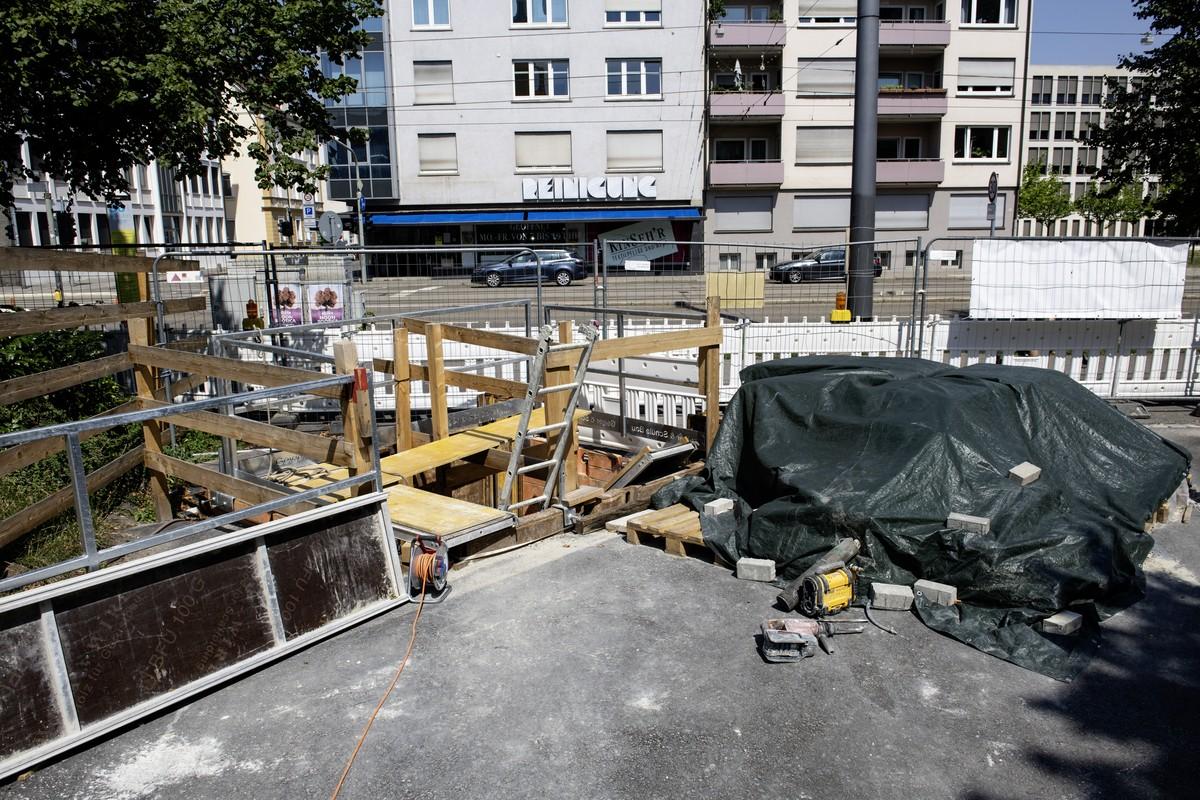

Der Kanal liegt rund sechs Meter tief, teilweise direkt unter dem Gleisbett der Straßenbahn. Um unabhängig vom Verkehr arbeiten zu können, errichtete das Team vorab einen sieben Meter tiefen Einstiegsschacht.

Während der Arbeiten im engen, nur 1,50 Meter hohen Profil leitet eine aufwendige Wasserhaltung den Trockenwetterabfluss um. Die Pumpen fördern 50 Liter pro Sekunde über eine Strecke von 20 Metern, während seitliche Zuläufe einzeln eingebunden werden. Da die Anlage bei Starkregen überflutet werden könnte, schützt ein dreiphasiges Alarmierungsmodell – gekoppelt an Wetterdaten und Schachtpegel – die im Kanal arbeitenden Menschen.

Für HS Kanalsanierung ist der Auftrag eine ungewöhnliche Maßnahme. „Das ist auch für uns ein sehr großes Projekt und wir tun alles, damit der Kunde mit unserer Leistung zufrieden ist", sagt Geschäftsführer Sebastian Gorecki. Von den insgesamt sechs Kolonnen des Unternehmens mit 34 Sanierern ist in Ulm die Stammkolonne von Bauleiter Bernd mit zehn Mitarbeitenden im Einsatz.

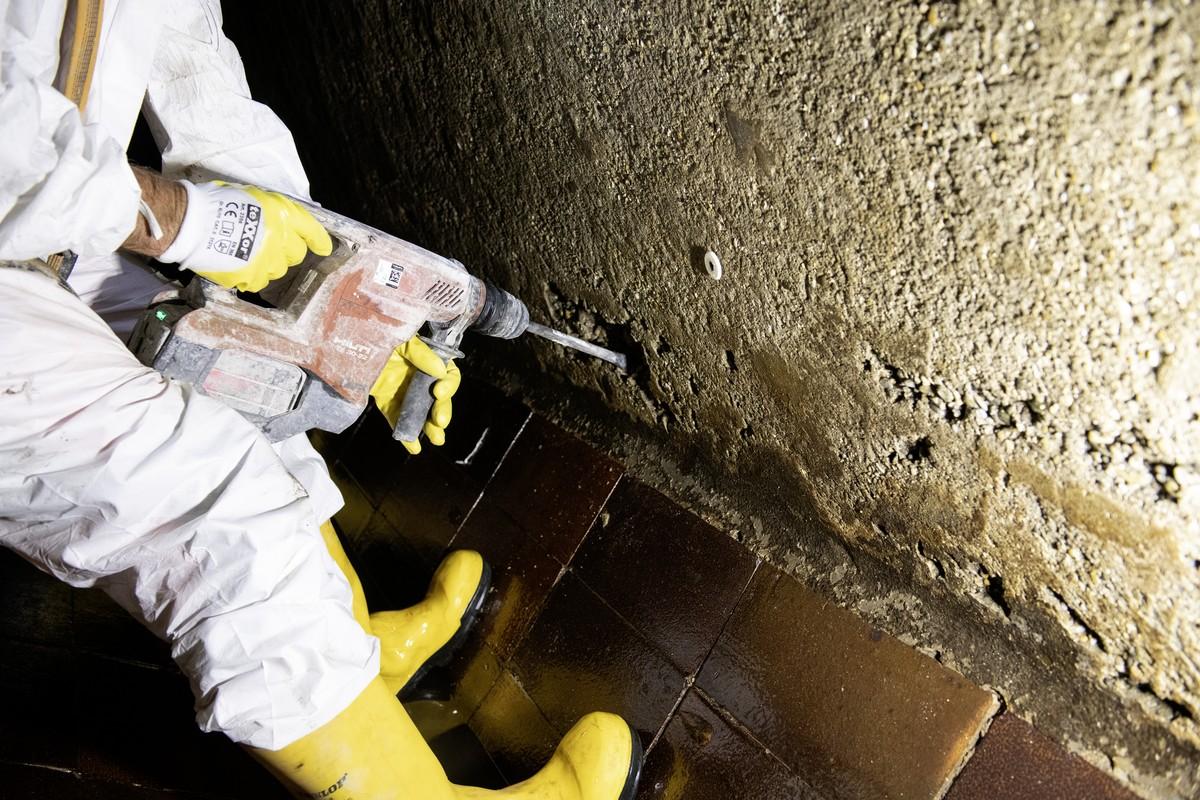

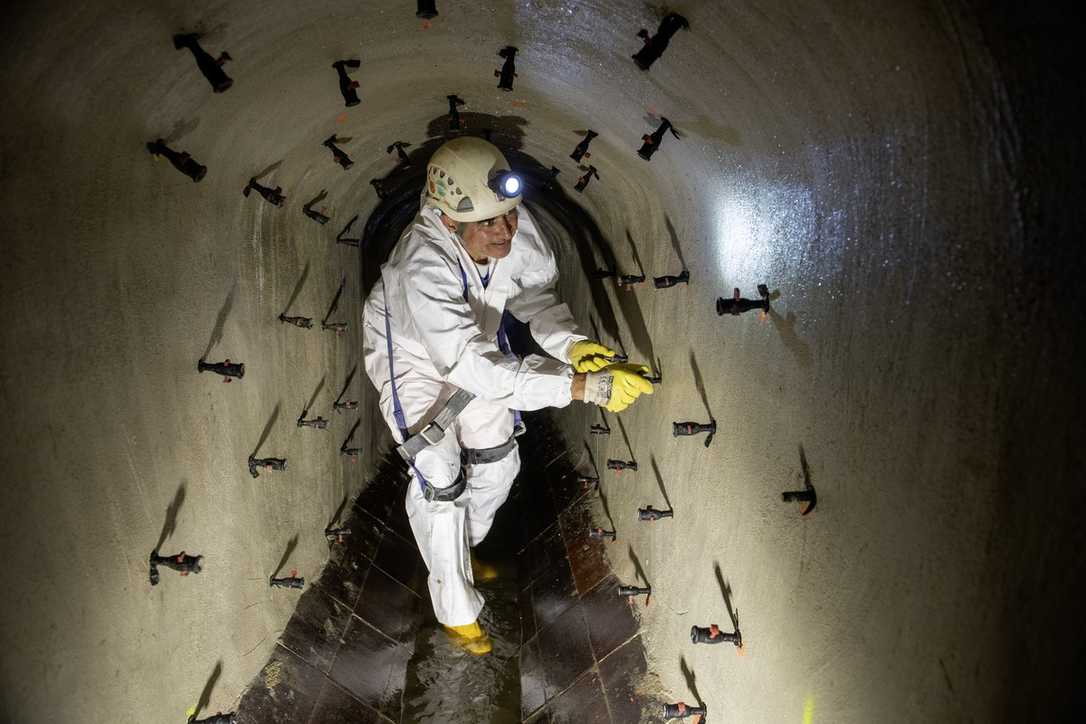

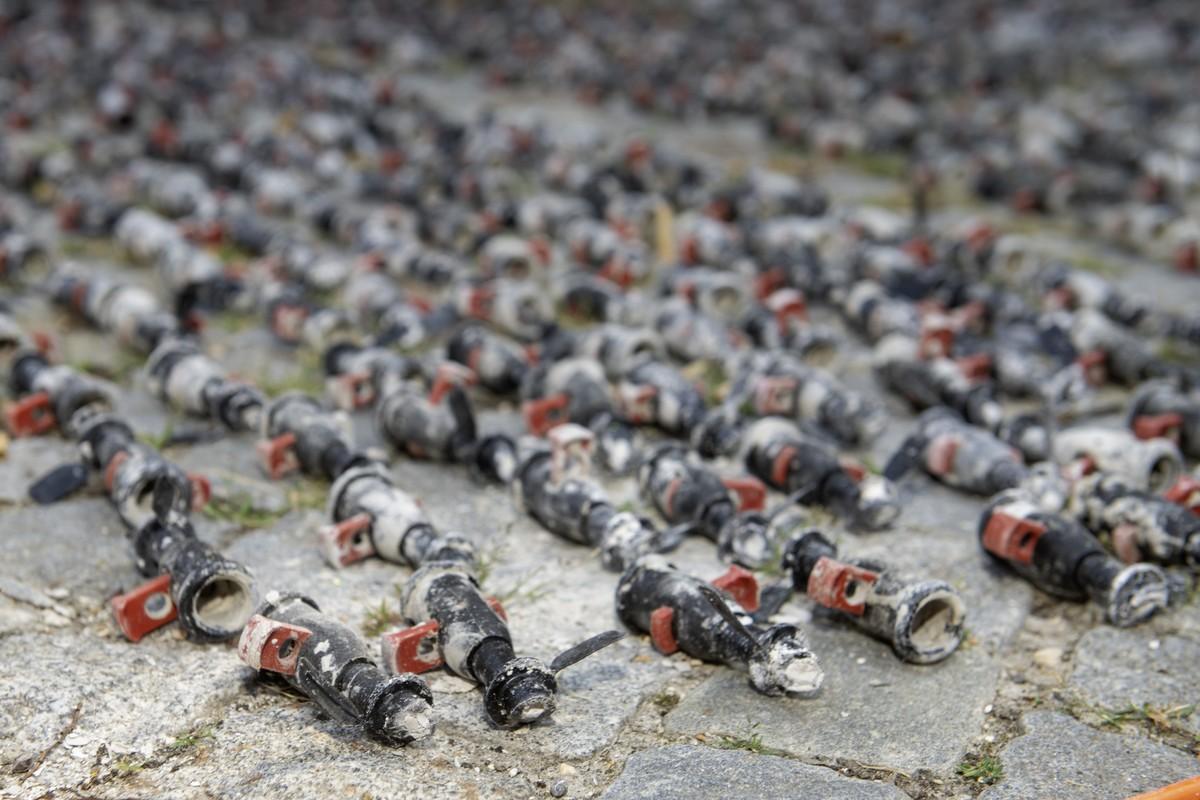

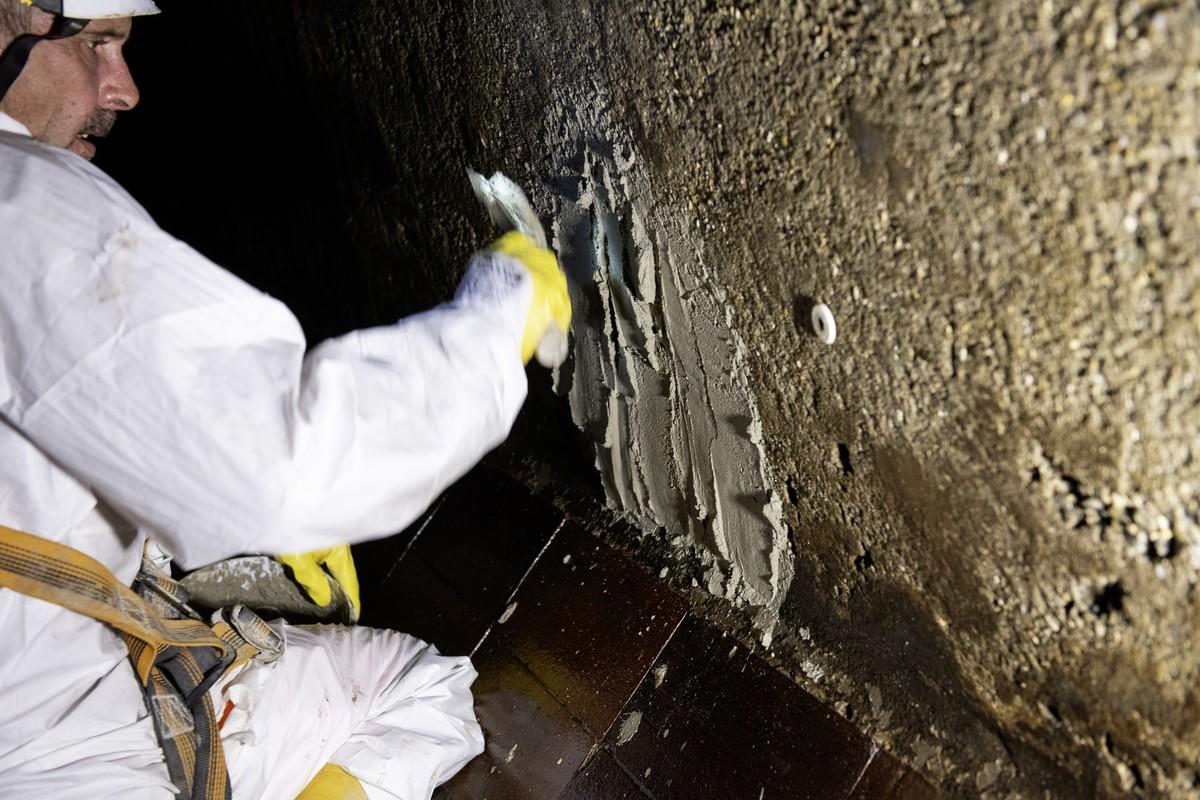

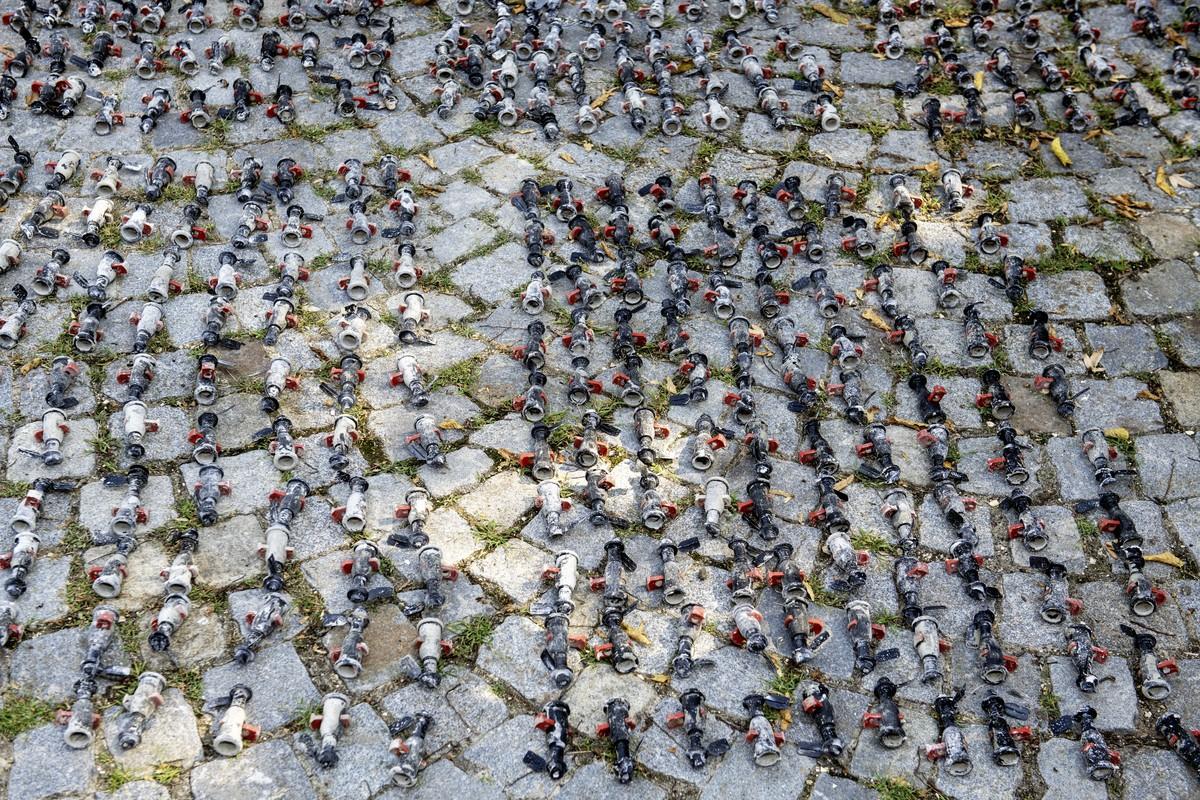

Im Zentrum der Sanierung steht der Schutz des freigelegten Altbetons durch eine mineralische Beschichtung. Um die Struktur zusätzlich zu verfestigen, bohren die Sanierer im Abstand von 40 Zentimetern rund 18 Millimeter große Löcher in die Kanalwände. Es entsteht ein schachbrettartiges Raster mit bis zu 1.000 Injektionspackern pro Bauabschnitt.

Anschließend verpresst das Team eine kunststoffmodifizierte Zement-Suspension unter Druck in die Kanalwand. Die Suspension verteilt sich in den Lunkern des porösen Altbetons und verschließt Längsrisse im sogenannten Reißverschlussverfahren. Das Material erfüllt die Expositionsklasse XA3 nach DIN EN 206-1 und ist damit hochgradig beständig gegen chemische Angriffe durch Abwasser.

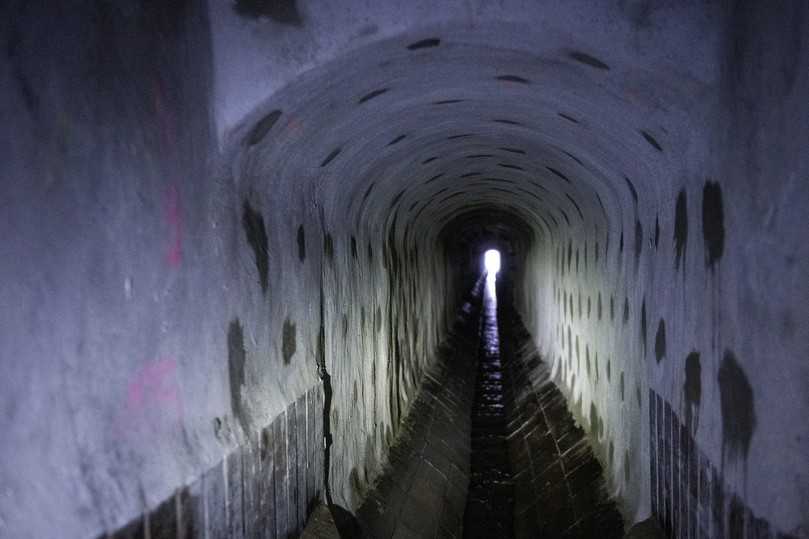

Das gewählte Verfahren fungiert als robuste Zwischenlösung. Die Haltbarkeit der mineralischen Auskleidung wird auf mindestens 25 Jahre geschätzt. Die Stadt Ulm gewinnt durch die erfolgreiche Maßnahme das nötige Zeitfenster, um einen neuen, größer dimensionierten Parallelkanal in Ruhe planen zu können.

Dass der Hauptsammler der an der Grenze zwischen Baden-Württemberg und Bayern gelegenen Stadt saniert werden muss, war schon länger bekannt. „Das ist eine größere Sanierung an einem technisch anspruchsvollen Kanalprojekt, an einem wichtigen Kanal, der große Mengen Abwasser transportiert", erklärt Georg Scholz, Abteilungsleiter Abwasserwirtschaft bei den Entsorgungsbetrieben der Stadt Ulm (EBU).
