Schwebende Ellipse auf gedämmten Voutenträgern

Britta Brinkmeier

06.07.2026, 13:48, aktualisiert 06.07.2026, 14:20

BADEN-BADEN

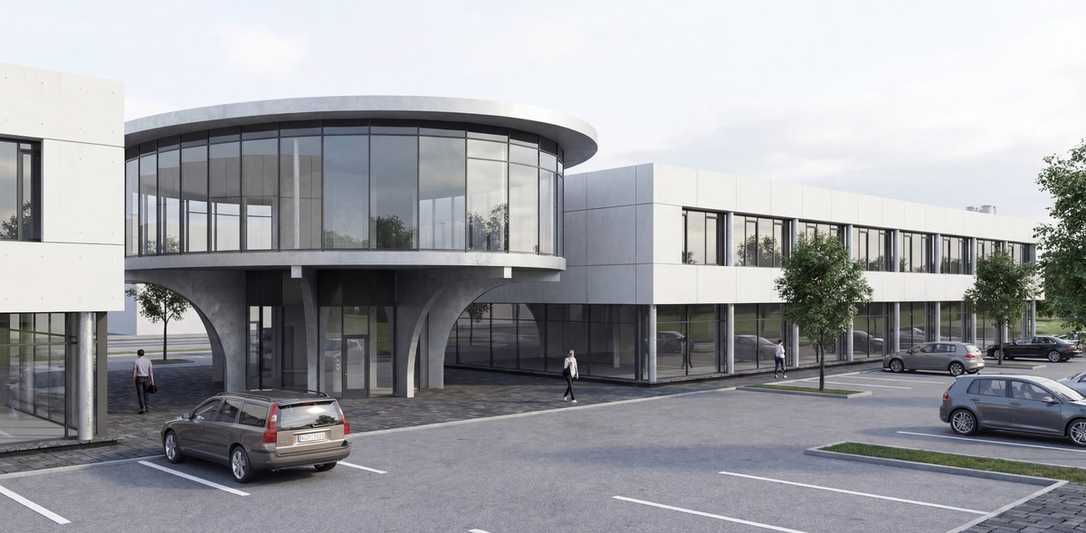

Mit seinem elliptisch geformten, auf ausladenden Voutenträgern ruhenden Obergeschoss ist das Erschließungsgebäude das architektonische Highlight des neuen Gesundheitszentrums. | Foto: Icura Immobilien GmbH/Angel

Beim Neubau des Gesundheitszentrums Comed im saarländischen St. Wendel sorgt ein elliptisches Mittelgebäude für Aufsehen. Der Baukörper schwebt scheinbar schwerelos über dem offenen Erdgeschoss, getragen von acht geschwungenen, fünf Meter hohen Voutenträgern. Statik und thermische Trennung erforderten bei diesem Projekt neue Wege im Betonbau.

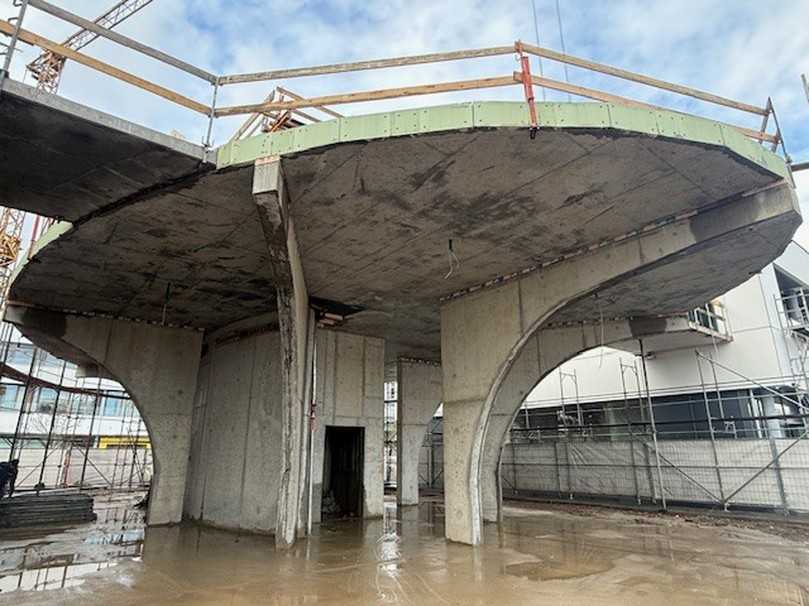

Mit dem Neubau verwirklichte Architekt und Bauherr Guido Angel einen außergewöhnlichen Entwurf, der die Statik an ihre Grenzen brachte. Die freistehenden, voll bewitterten Voutenträger aus Stahlbeton ragen im Halbbogen nach außen und stützen die Decke des Obergeschosses. Da sie die thermische Hülle des Gebäudes durchbrechen, war eine Dämmung zwingend erforderlich. Eine klassische, nachträgliche Flankendämmung schied jedoch aus, da sie die grazile, filigrane Betonoptik der Ellipse zerstört hätte. Die Planer mussten die thermische Trennung daher direkt in den Kraftfluss des Tragwerks integrieren. Die einzige Lösung war das tragende Dämmelement "Sconnex W" von Schöck, das sowohl die extremen horizontalen Kippkräfte der schrägen Träger aufnehmen als auch den Passivhaus-Wärmeschutzstandard garantieren konnte.

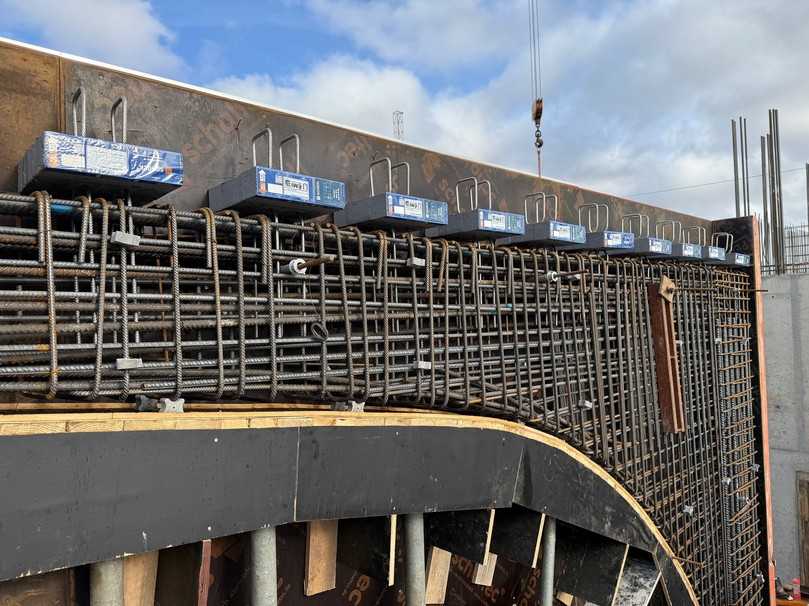

Das tragende Wärmedämmelement am Wandkopf, Schöck Sconnex W, wird auf die Bewehrung aufgesteckt. | Foto: Kloos-Bau GmbH/Rodens

Zweistufiges Betonieren sichert den Kraftschluss

Für das ausführende Rohbauunternehmen Kloos Bau-GmbH war die Geometrie der über fünf Meter hohen Voutenträger bautechnisches Neuland. Um eine lückenlose und absolut kraftschlüssige Verfüllung der komplizierten Schalungsform zu garantieren, durfte der Beton nicht in einem Rutsch eingebracht werden. Auf Empfehlung des Schöck-Einbaumeisters betonierte das Team die Träger in zwei separaten Abschnitten: Vormittags befüllten die Arbeiter die Schalung bis auf eine Höhe von 4,80 Metern. Erst am Nachmittag, nachdem sich der Frischbeton leicht gesetzt hatte, wurde der verbleibende Kopfbereich betoniert, auf den später die Dämmelemente aufgesteckt wurden.

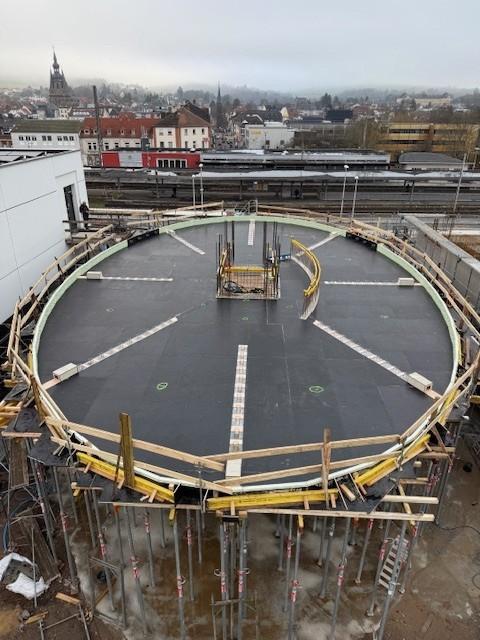

Die Deckenschalung ist plan mit der Oberkante des Dämmkörpers. Sconnex W sorgt für die effiziente, thermische Trennung der Gebäudehülle von den Außenbauteilen. | Foto: Kloos-Bau GmbH/Rodens

Millimeterarbeit bei extrem dichter Bewehrung

Neben der ungewöhnlichen Betonagetechnik forderte die hochgradig dichte Bewehrung im Wandkopf die Handwerker heraus. Die Sconnex-Elemente mussten präzise auf die vertikalen Anschlussstähle aufgesteckt werden. Um sicherzustellen, dass die Positionierung exakt mit den statischen Vorgaben des Ingenieurbüros übereinstimmt, zeichnete die Bauleitung die exakten Achsen anhand der Verlegepläne vorab direkt auf der Schalung an. Der Stahlverleger konnte die dichten Bewehrungsstäbe dadurch exakt ausrichten, sodass der schwere Wandanschluss ohne Toleranzen und ohne Verzug montiert werden konnte.
