Höhenzugangstechnik im Anlagenbau: Wie Materialtransport sicher durchgeführt werden kann

Für Reparatur- und Wartungsarbeiten in Silos, Heizkraftwerken oder Kesseln zählt oftmals jeder Zentimeter. Bei einem aktuellen Sanierungsprojekt mussten rund 210 Tonnen Gerüstmaterial in einen 67 Meter hohen, 20 Meter breiten und 20 Meter langen Kessel transportiert werden.

Der Zugang in den Arbeitsbereich war lediglich über ein sogenanntes Manhole mit einem Durchmesser von 45 Zentimetern möglich. Durch ein präzise abgestimmtes Logistikkonzept und modular zerlegbare Industrieaufzüge des Herstellers Geda ließ sich die reguläre Montagezeit um rund ein Drittel reduzieren.

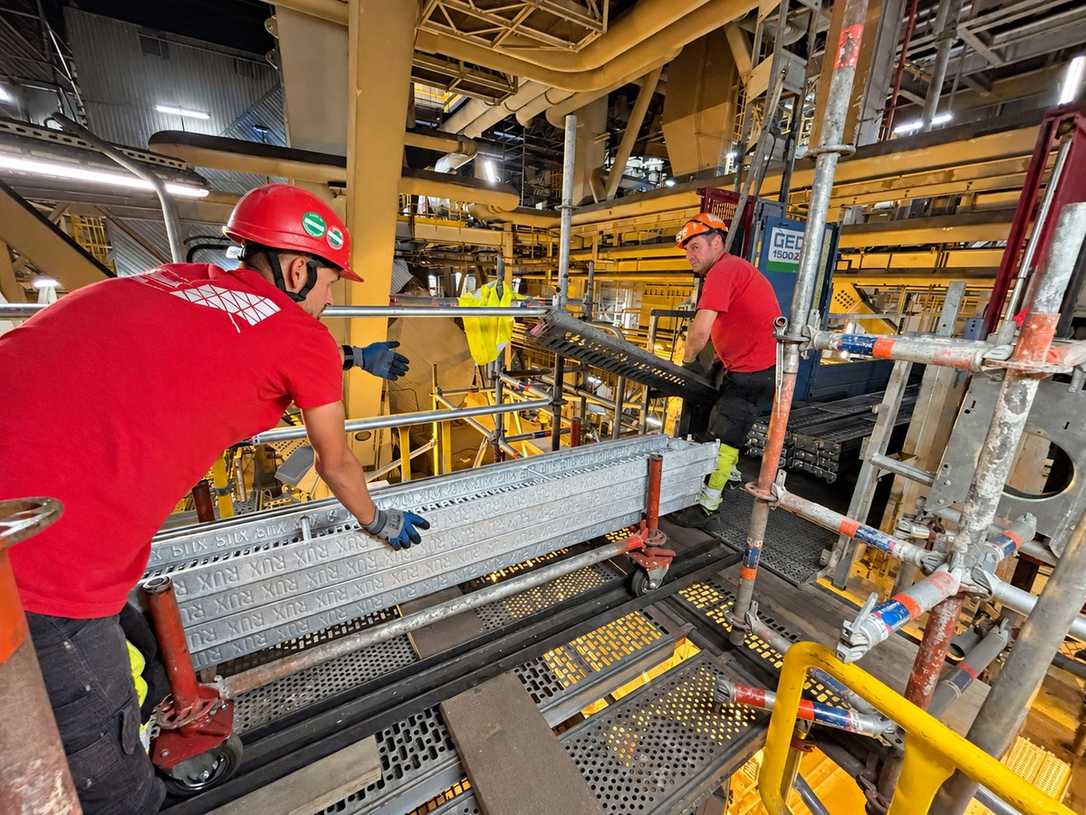

Das Konzept umfasste insgesamt fünf Fördergeräte, um die Baustellenlogistik effizient abzuwickeln. Bereits im Lager wurden Gerüstpakete mit einem Gewicht von bis zu 280 Kilogramm vorkonfektioniert. Eine doppelmastige Transportbühne beförderte die Materialien auf der Baustelle zunächst auf die Ebene des Kesseleinstiegs.

Diese Bühne lässt sich durch zwei separate Steuerungen sowohl als reiner Materialaufzug (24 Meter pro Minute) als auch für die kombinierte Personen- und Materialbeförderung (12 Meter pro Minute) nutzen. Großzügig dimensionierte Lastbühnen bieten dabei den notwendigen Platz für sperrige Bauteile.

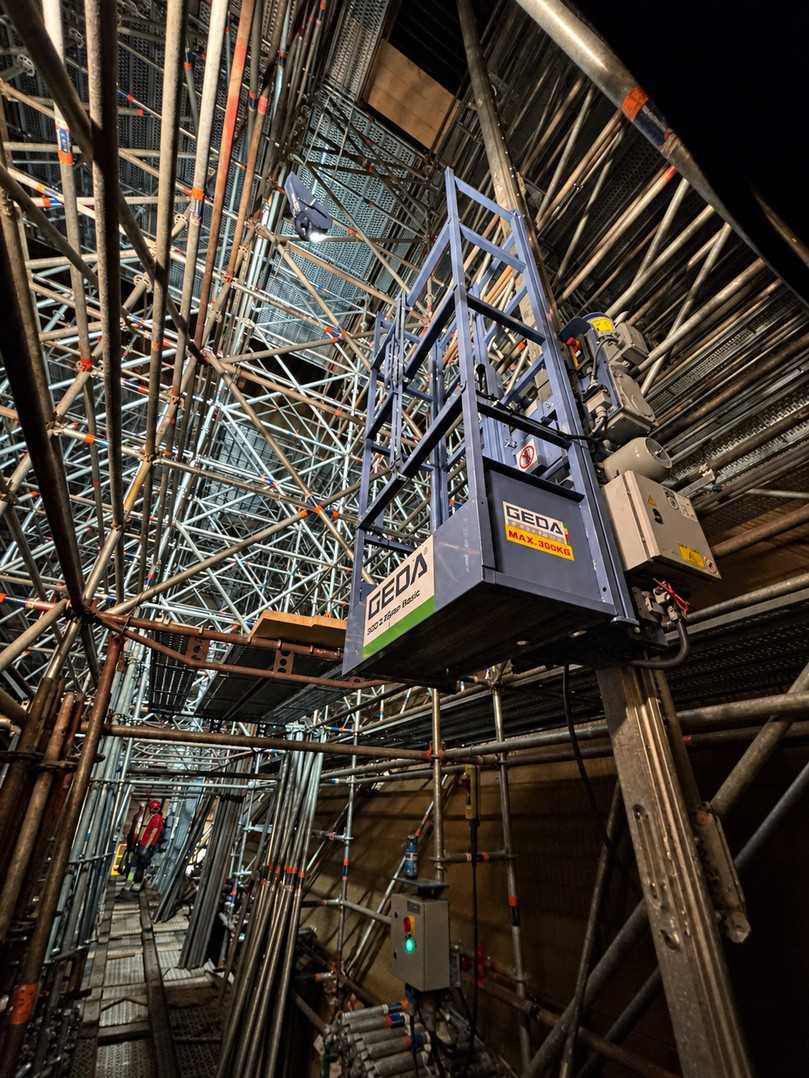

Im Inneren der Anlage übernahmen kompakte Seilaufzüge die weitere Verteilung. Bei diesen Geräten wird der handliche Trommelantrieb im unteren Bereich des Gerüsts befestigt, sodass lediglich der leichte Schwenkarm nach oben transportiert werden muss. Zwei spezielle Kesselaufzüge bewältigten anschließend den vertikalen Transport direkt zu den Montagestellen.

Da sich diese komplett in ihre Einzelteile zerlegen lassen, können sie problemlos durch kleine Öffnungen in das Innere der Anlage eingebracht werden. Für die Montage benötigen zwei Personen rund 40 Minuten.
