Funke Entwässerung für Kelten-Erlebniswelt Heuneburg

Die Heuneburg in Oberschwaben zählt zu den wichtigsten archäologischen Stätten Mitteleuropas. Funde auf dem Areal zeigen, dass sie ihre Blütezeit unter den Kelten zwischen 650 und 450 vor Christus hatte und damals ein Handels- und Machtzentrum war. Um die Bedeutung der Heuneburg zu würdigen und Besuchern ein Eintauchen in die Zeit vor rund 2.600 Jahren zu ermöglichen, lässt der Landesbetrieb Vermögen und Bau Baden-Württemberg, Amt Ravensburg, das Areal zu einer Kelten-Erlebniswelt weiterentwickeln.

„Aufgrund der bindigen Bodenschichten ist auf dem Gelände des Talhofs keine Versickerung möglich. Das Niederschlagswasser von den Gebäudedächern und befestigten Flächen wird daher vorgereinigt und zunächst den drei Retentionsanlagen zugeleitet“, erklärt Projektleiter Thomas Knecht von der Rapp + Schmid Infrastrukturplanung GmbH, Ummendorf, die bei der Maßnahme die Entwässerungsplanungen für die Außenbereiche vorgenommen hat.

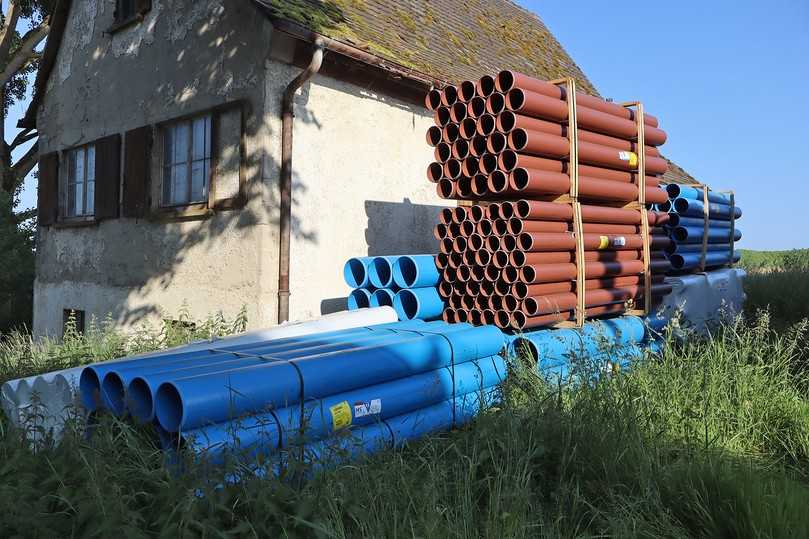

Da sich das Bauvorhaben auf einer Hochebene über dem Donautal befindet, wird das Oberflächenwasser aus den Retentionsanlagen anschließend mit 1,5 l/s gedrosselt über HS-Kanalrohre in zwei HS-Sickerrohrstränge geleitet und an den Hängen verrieselt. Knecht: „Mehrere Ausleitungsstellen der Drainageleitungen stellen sicher, dass das Regenwasser breitflächig und gleichmäßig hangabwärts versickern kann.“

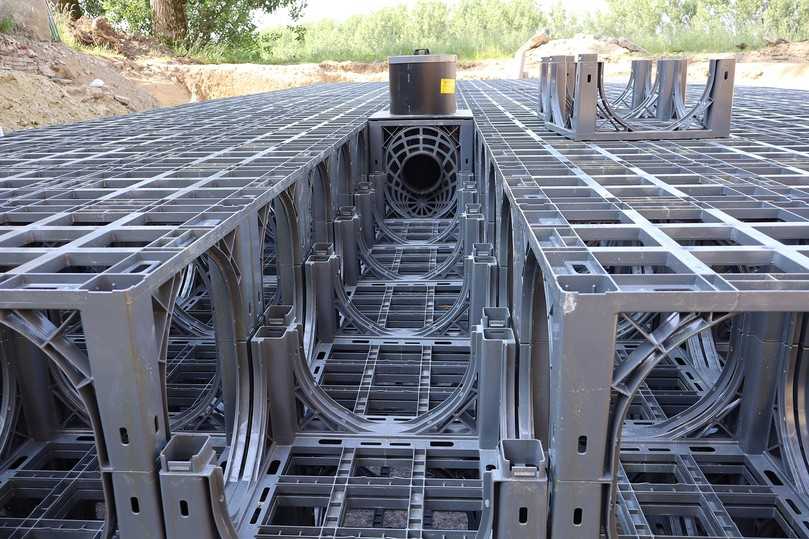

Für die Dimensionierung der D-Raintank 3000-Anlagen legte das Planungsbüro ein 30-jährliches Regenereignis zugrunde. Erforderlich sind demnach Retentionskörper mit einem Volumen von 52 m³, 74 m³ und 78 m³. Die kleinste Regenrückhalteanlage soll 2026 in ein bestehendes Beton-Silo unter der späteren Außengastronomie gesetzt werden.

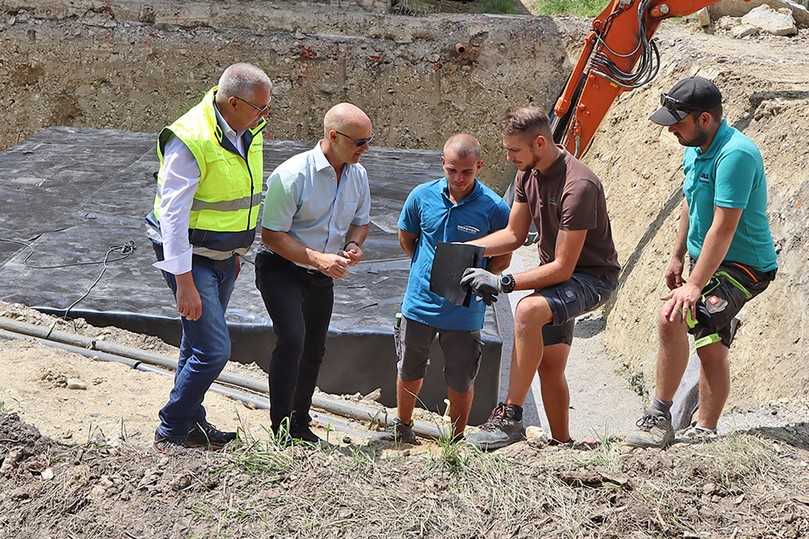

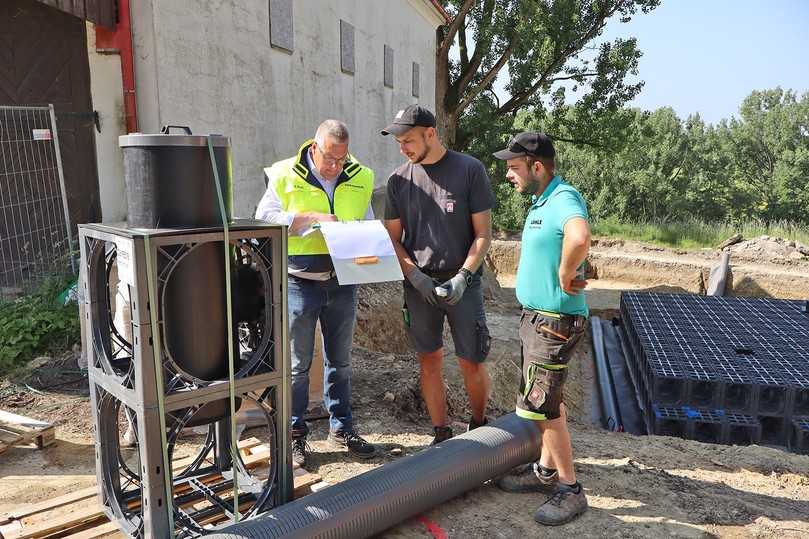

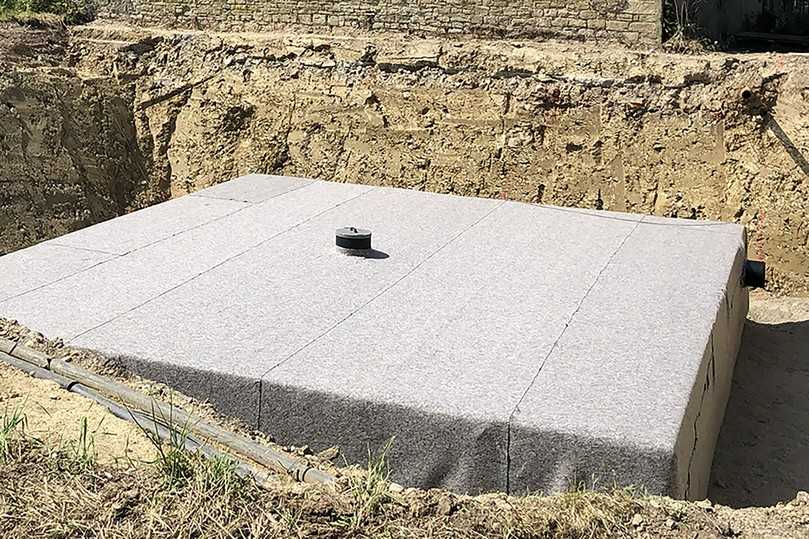

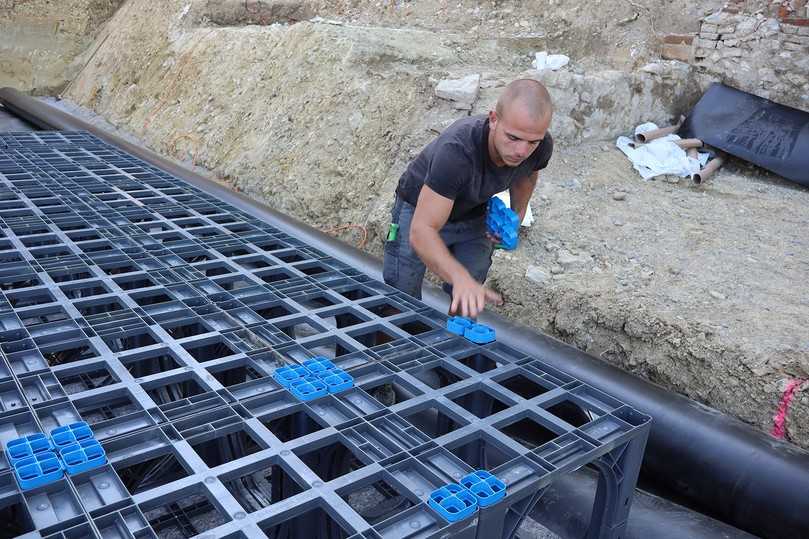

Die beiden größeren Anlagen sind bereits fertiggestellt. Hierfür benötigten die Mitarbeiter der mit dem Verlegen und Einschweißen der D-Raintank 3000-Elemente beauftragten Depotec GmbH, Urspringen, keine drei Tage und loben dabei das gute Handling der Produkte: „Die einzelnen Rigolenelemente sind relativ leicht und lassen sich dank ihres handlichen Formats auf der Baustelle gut bewegen.“ Nachdem die Löhle Baggerbetrieb GmbH, Meßkirch, die Baugruben ausgehoben hatte, konnten die PVC-U-Elemente mit Hilfe von Verbindern im Handumdrehen zweilagig positioniert werden. Ummantelt werden die Rigolenkörper mit einem Schutzvlies, wasserdicht verschweißten Kunststoffdichtungsbahnen und einer weiteren schützenden Lage Vlies.

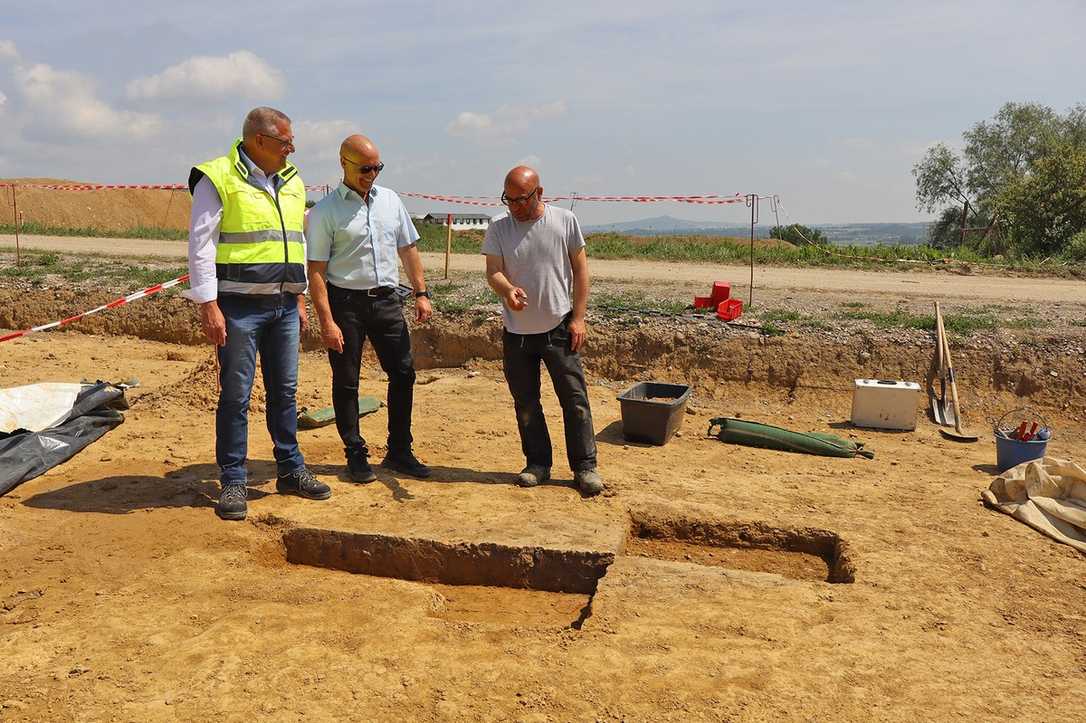

Die Tatsache, dass es sich auf dem Gelände um historisch bedeutsamen Grund handelt, prägt das gesamte Projekt. Entscheidend bei der Maßnahme ist die Absprache mit dem Amt für Denkmalpflege. Projektleiter Richard Baur von der auftraggebenden Vermögen und Bau Baden-Württemberg: „Sowohl Grabungen als auch Zwischenlagerflächen für den Aushub müssen mit den Archäologen eng abgestimmt werden. Das hat erheblichen Einfluss auf die Bauabläufe.“

Im Anschluss an den Einbau der Retentionsanlagen erfolgt die Verrohrung, die ebenfalls Löhle übernimmt. Bauleiter Maximilian Lipp: „Die Zu- und Abläufe haben wir per GPS eingemessen. Bislang ist alles optimal gelaufen, auch die pünktliche Lieferung durch Funke.“

Das Schmutzwasser vom Areal der Heuneburg wird derzeit noch in einem zentralen Behälter gesammelt und durch Pumpfahrzeuge abtransportiert. Künftig soll es über HS-Kanalrohre zu einem Doppelpumpwerk und von dort über eine Druckleitung ins öffentliche Kanalnetz geleitet werden. Das Entwässerungskonzept hält mit Blick auf das Regenwasser noch eine Besonderheit bereit. Ein kleiner Teil des Wassers wird mittels Filterschacht vorgereinigt und soll unter anderem für den Waschplatz der Archäologen genutzt werden.

Funke-Fachberater Gerald Barth, der die Tiefbau-Arbeiten vor Ort betreut, bringt es auf den Punkt: „Besucher sehen dann Ausgrabungsstücke, die über Jahrhunderte verborgen waren. Dann allerdings entdecken sie nichts mehr von dem modernen Entwässerungssystem im Boden. So schließt sich ein Kreis zwischen dem Erleben der frühen Eisenzeit und heutiger Nachhaltigkeit.“
