ThermoLoop: Frostsicherer Rückstauschutz im Außenbereich

Rückstauschutz

ThermoLoop: Beheizbare Rückstauschleife im Außenschrank

08.06.2026, 07:00, aktualisiert 08.06.2026, 07:25

STEINHAGEN

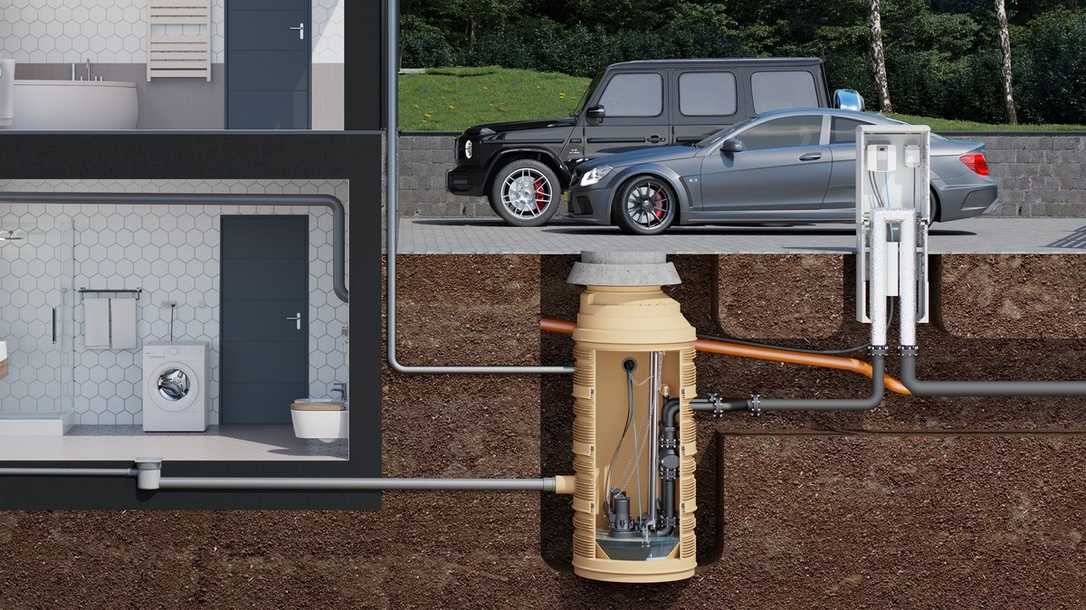

Der Keller ist als Souterrainwohnung ausgebaut, sodass keine Abwasserhebeanlage Platz fand. Das Abwasser der Räume unterhalb der Rückstauebene wird über einen PKS- Pumpenschacht außerhalb des Gebäudes in den öffentlichen Kanal gefördert. Die frostsichere Rückstauschleife im Außenschrank (ThermoLoop) schützt auch bei Dauerfrost sicher vor Rückstau aus dem Kanal. | Foto: Jung Pumpen GmbH

Mit dem ThermoLoop bietet Jung Pumpen eine außenliegende, beheizbare und frostsichere Rückstauschleife für den normgerechten Rückstauschutz von Entwässerungsanlagen unterhalb der Rückstauebene – ideal, wenn eine innenliegende Lösung im Gebäude nicht möglich oder nur mit hohem Aufwand umsetzbar ist.

Rückstauschutz im Außenbereich

Entwässerungsgegenstände unterhalb der Rückstauebene müssen nach DIN EN 12056 und DIN 1986‑100 normgerecht gegen Rückstau gesichert werden. Der ThermoLoop übernimmt diese Aufgabe als Rückstauschleife außerhalb des Gebäudes und schafft so zusätzlichen Platz im Keller oder in Souterrainwohnungen.

Durch die Außeninstallation bleibt die Schutzfunktion auch bei hohen Rückstauebenen realisierbar, ohne Leitungen durch Decken oder Geschosse führen zu müssen. Dadurch werden außerdem die sonst notwendigen Brandschutzmaßnahmen bei Deckendurchführungen sowie zusätzliche Aufwendungen im Schallschutz eingespart.

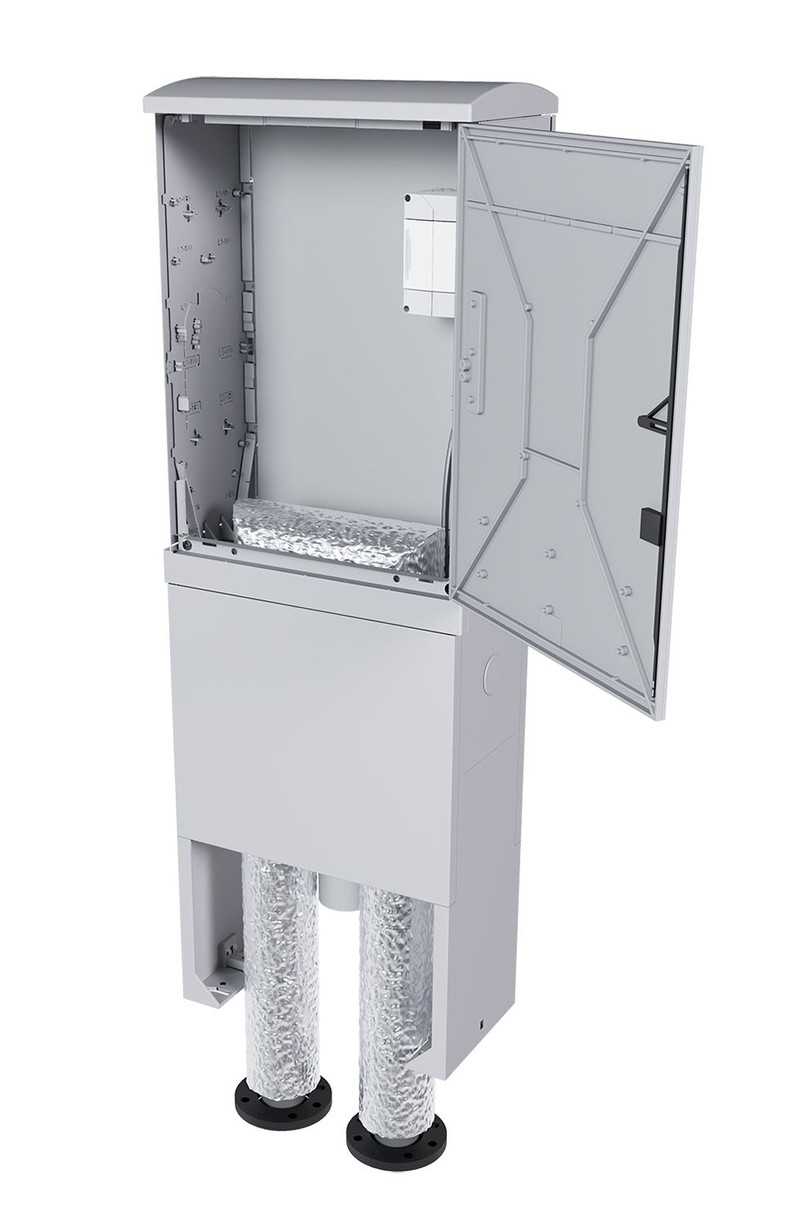

Der ThermoLoop ist eine vormontierte, beheizbare Rückstauschleife im abschließbaren Außenschrank und gewährleistet einen sicheren Betrieb auch bei Dauerfrost. FI‑Schalter und Thermostat sind bereits integriert. Platz für eine Pumpensteuerung ist ebenfalls vorhanden. | Foto: Jung Pumpen GmbH

Vormontierte Rückstauschleife mit Frostschutz

Der ThermoLoop ist eine vormontierte, beheizbare Rückstauschleife im abschließbaren Außenschrank. Die Rohrbegleitheizung sowie eine alukaschierte Wärmeisolierung sorgen dafür, dass der Betrieb auch bei Dauerfrost sicher gewährleistet ist. FI‑Schalter und Thermostat für die Begleitheizung sind bereits integriert.

Flexibel planbar in DN 50 bis 150

Der Außenschrank bietet zusätzlich Platz für eine Steuerung, beispielsweise eine HighLogo-Steuerung aus dem Jung‑Pumpen‑Programm. Damit lässt sich der ThermoLoop flexibel in unterschiedliche Anlagenkonzepte integrieren. Erhältlich ist das System in mehreren Nennweiten (DN 50, 80, 100 und 150) und eignet sich damit für ein breites Anwendungsspektrum im Rückstauschutz von Wohn‑ und Zweckbauten.

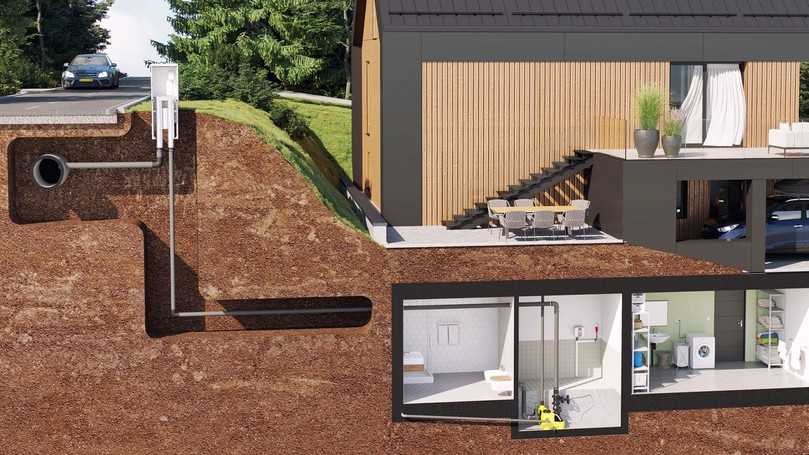

Rückstauschutz bei hoher Rückstauebene: Im Keller ist eine Fäkalienhebeanlage installiert. Da die Rückstauebene ca. auf Straßenniveau liegt, müsste die vorgeschriebene Rückstauschleife durch die Kellerdecke ins Erdgeschoss geführt werden. Sinnvoller ist eine außenliegende Verlegung. | Foto: Jung Pumpen GmbH

Fazit: Lösung für normgerechten Rückstauschutz

Mit dem ThermoLoop bietet Jung Pumpen eine vormontierte, beheizbare Rückstauschleife im Außenschrank für normgerechten Rückstauschutz im Außenbereich. Die Lösung für Entwässerungsanlagen unterhalb der Rückstauebene sorgt auch bei Dauerfrost für einen ganzjährig sicheren Betrieb und erfüllt die Anforderungen nach DIN EN 12056 und DIN 1986-100.

Weitere Informationen:

Ein technisches Datenblatt, Betriebsanleitung, Prospekt usw. gibt es hier: ThermoLoop | Jung Pumpen

PKS-Pumpenschächte zur Gebäudeentwässerung im Außenbereich: Schächte | Jung Pumpen

Ihre Ansprechpartner zur kostenlosen Beratung finden Sie hier: Ihre Ansprechpartner in Deutschland | Jung Pumpen

JUNG PUMPEN GmbH, Industriestr. 4-6, 33803 Steinhagen/Westf.

Telefon: 05204 17-0

info@jung-pumpen.de

www.jung-pumpen.de
