Die Veranstaltung fand bei Pentair Jung Pumpen in Steinhagen statt, wo Fachleute aus Recht, Industrie und Praxis aktuelle Rahmenbedingungen sowie innovative Produkte und Lösungen präsentierten.

Daniela Deifuß-Kruse, Rechtsanwältin, Brandi Rechtsanwälte

Die neue Europäische Kommunalabwasserrichtlinie (KARL) verschärft und erweitert die Anforderungen an die kommunale Abwasserbehandlung. Zentral ist die stufenweise Einführung einer vierten Reinigungsstufe für Kläranlagen zur Elimination von Mikroschadstoffen. Verschärft werden auch Grenzwerte für Stickstoff und Phosphor, ergänzt um neue Vorgaben zu Energieeffizienz und Klimaneutralität bis 2045. Die Richtlinie verpflichtet darüber hinaus zu einem digitalen und erweiterten Monitoring (etwa Arzneimittelrückstände, endokrine Disruptoren) und führt umfassende Berichtspflichten ein. Neu ist auch die Einführung der Herstellerverantwortung (Extended Producer Responsibility) nach dem Verursacherprinzip, wonach Hersteller von Arzneimitteln und Kosmetikprodukten an den Kosten der Schadstoffelimination beteiligt werden sollen.

Die Mitgliedstaaten müssen die Vorgaben der KARL bis zum 31.7.2027 in nationales Recht umsetzen, für einzelne technische Pflichten gelten gestaffelte Übergangsfristen bis längstens 2045. Entsprechende Anpassungen sind im Wasserhaushaltsgesetz, der Abwasserverordnung und weiteren Fachgesetzen zu erwarten, wobei die konkrete Ausgestaltung der Produzentenverantwortung noch offen ist.

Christian Winter, Inhaber AbwasserService Winter
Mathias Grabbe, Produktmanager, Jung Pumpen GmbH

Die Sanierung von Kleinpumpwerken gewinnt zunehmend an Bedeutung. Nach Jahrzehnten im Einsatz sind die Einbauten in Abwasserschächten häufig durch Korrosion beschädigt, was deren Sanierung oder Neuausstattung notwendig macht.

Die Schächte selbst können häufig noch verwendet werden. Moderne Sanierungslösungen setzen daher auf den Erhalt des bestehenden Schachtes und den Austausch der korrodierten Schachteinbauten. Pentair Jung Pumpen bietet hierfür nachhaltige und effiziente Lösungen sowohl für Kunststoff- als auch Betonschächte an.

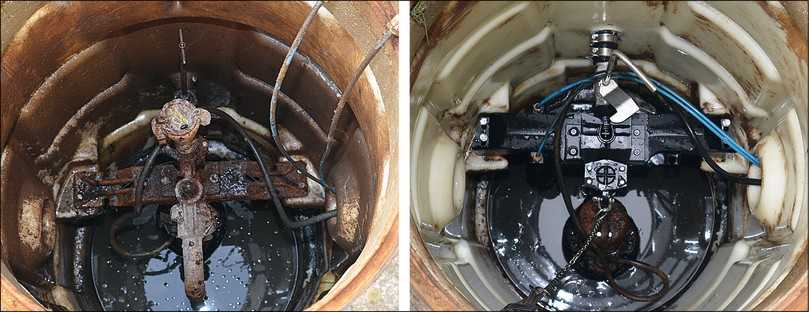

Für die Sanierung von Schachteinbauten in Kunststoffschächten (z.B. PKS-Schächte von Jung Pumpen) sind passgenaue „Austauschsets“ erhältlich, die alte Rohrsysteme und Traversen vollständig ersetzen. Sie bestehen aus korrosionsbeständigen Materialien wie Edelstahl und glasfaserverstärkten Kunststoffen und können 1:1 gegen die bestehenden Einbauten ausgetauscht werden.

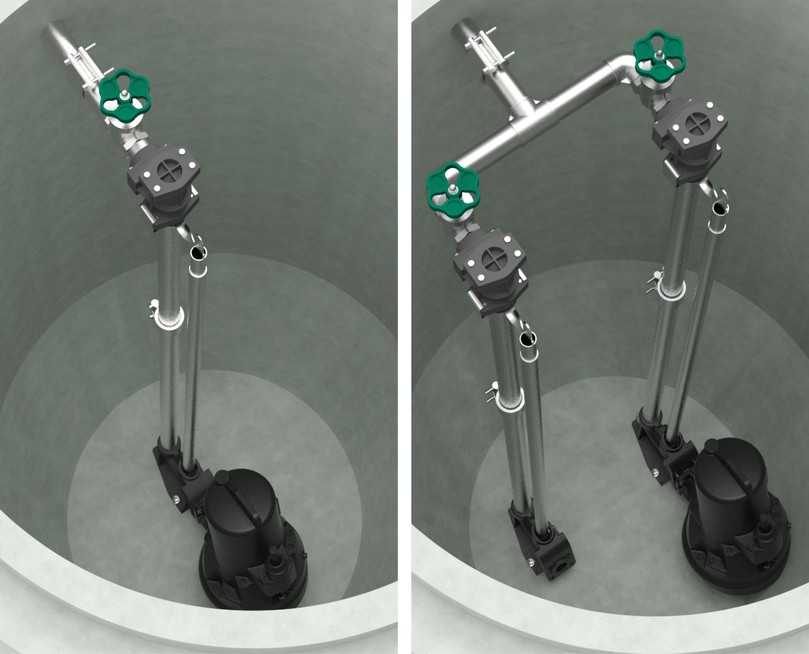

Der vorhandene Schacht kann im Erdreich verbeiben. Für die Sanierung von Schachteinbauten in Betonschächten wurden spezielle „Einbausets“ entwickelt. Sie erleichtern die Arbeit an der Baustelle erheblich. Alle Komponenten sind aufeinander abgestimmt und sind größtenteils werkseitig vormontiert oder liegen bei und können vor Ort verbunden werden. Über die Einbausets werden die Pumpen im Schacht mit der bauseitig vorhandenen Druckrohrleitung verbunden.

Kevin Emich, Produktmanager, Jung Pumpen GmbH

IoT (Internet of Things) ist längst Teil unseres Alltags – im Smartphone, Auto oder Smart Home und nun auch in der Abwassertechnik. Pumpstationen, Hebeanlagen und Druckentwässerungen lassen sich kontinuierlich überwachen, Betriebszustände werden transparent und zentral verfügbar.

Der technische Aufbau ist simpel: Vor Ort erfassen Sensoren bestehende Messwerte, die sicher – etwa per Mobilfunk – übertragen und in der Cloud verarbeitet werden. Über eine Plattform werden die Daten visualisiert, auf die der Anwender per App zugreifen kann. Die bestehende Steuerung bleibt unverändert und wird durch IoT lediglich ergänzt.

Besonders wertvoll ist die Diagnosefähigkeit. Schon wenige Messgrößen wie Stromaufnahme, Laufzeiten, Startanzahl, Pegel, Druck oder Motortemperatur ermöglichen klare Rückschlüsse: Erhöhte Stromaufnahme bei längerer Laufzeit signalisiert Verstopfung, schleichend steigende Werte deuten auf Verschleiß, sinkende Stromaufnahme bei niedrigem Pegel auf Trockenlauf.

Im Vergleich zum klassischen Betrieb entsteht ein deutlicher Mehrwert: Statt einzelner lokaler Anzeigen gibt es zentrale Transparenz über alle Anlagen. Störungen werden früh erkannt, Wartung erfolgt bedarfsgerecht, Kontrollfahrten werden reduziert und das Gesamtnetz rückt stärker in den Fokus. Jung Pumpen wird noch in diesem Jahr ein solches Tool auf den Markt bringen.

IoT bildet zudem die Basis für den nächsten Schritt: künstliche Intelligenz. KI interpretiert die IoT-Daten, erkennt Anomalien, prognostiziert Störungen und unterstützt Optimierungen. IoT schafft Transparenz, Vergleichbarkeit und Diagnosefähigkeit, ohne die Betriebssicherheit anzutasten. So wird aus vorhandenen Steuerungen ein effizient betreibbares und langfristig optimierbares System.

Thijs Pasman, Manager Sales Commercial Water, Pentair Nijhius

Mit der XRW Serie hat Pentair Nijhuis eine Pumpengeneration vorgestellt, die mit dem neu entwickelten exzentrischen Xcentric-Laufrad einen deutlichen Technologiesprung in der Abwasserförderung setzt. Ziel war es, dem zunehmend hohen Anteil an Faser- und Feststoffen im Abwasser effizienter zu begegnen und Verstopfungen nachhaltig zu reduzieren.

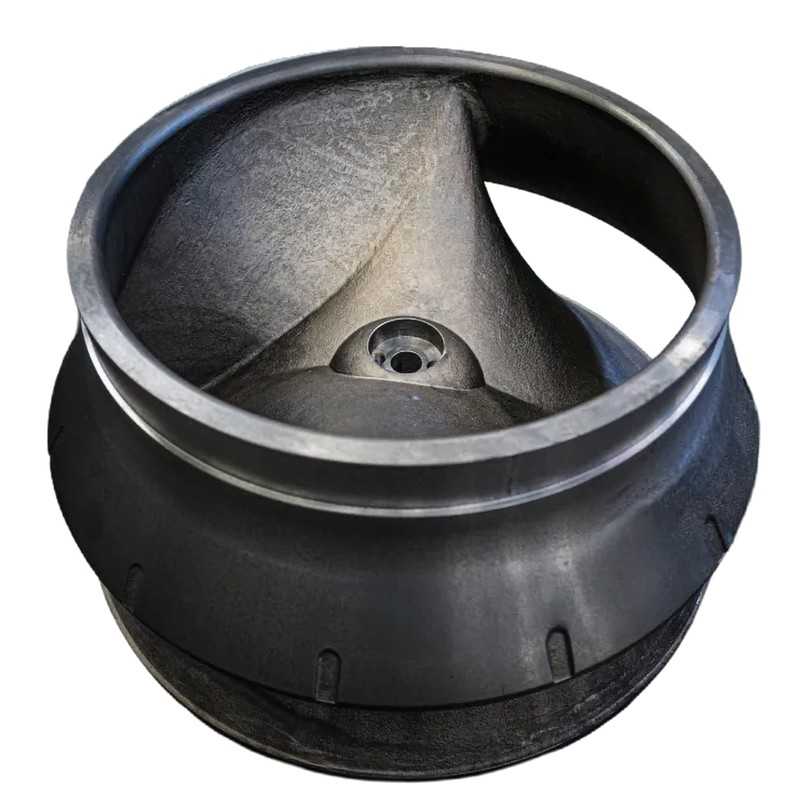

Das exzentrische Xcentric-Laufrad besitzt eine konische, seitlich versetzte Geometrie. Klassische Kanal- und Freistromräder mit symmetrischen Schaufeln und festen Förderkanälen neigen zu Verzopfungen, weil sich Feststoffe an Leitkanten ablagern.

Das Xcentric-Laufrad erzeugt dagegen einen asymmetrischen, dynamischen Durchfluss, der Feststoffe in Bewegung hält und ohne Leitkanten auskommt. Dadurch sinkt die Verstopfungsgefahr deutlich. Zudem reduziert das Laufrad die Vibrationen der Pumpe wesentlich. Sie läuft ruhiger und energieeffizienter und auch der Verschleiß reduziert sich, was die Lebensdauer der gesamten Anlage verlängert. Seit dem XRW Launch 2024 wurde das Laufrad in mehreren Pilotprojekten und Serienanwendungen erfolgreich eingesetzt.

Die XRW-Serie ist für kommunale und industrielle Abwasseranwendungen ausgelegt, insbesondere für Pumpstationen, die Abwasser mit hohem Feststoffanteil fördern. Unterstützt werden übliche Nenndurchmesser von DN150 bis DN400, sodass ein Austausch in bestehende Installationen ohne größeren Umbau möglich ist.

Dipl.-Ing. Bernd Husemann, Geschäftsführer Airvalve Flow Control GmbH

Lufteinschlüsse entstehen primär beim Befüllen neuer Leitungen, durch Ausgasung, sowie durch Einsaugen über Be- und Entlüftungsventile bei Unterdruck. Luft sammelt sich an Hochpunkten und verringert den Strömungsquerschnitt, was Durchfluss und Wirkungsgrad reduziert. Die Folgen sind längere Förderintervalle, höherer Energieverbrauch und steigende Betriebskosten.

Unterdruck entsteht vor allem durch Pumpenabschaltung. Auch schnelle Füllvorgänge oder das Schließen von Armaturen führen zu dynamischen Druckänderungen, die sich mit Schallgeschwindigkeit (ca. 1.000 m/s bei metallischen Leitungen und ca. 333 m/s bei PEHD-Leitungen) als schwingende Druckwelle ausbreiten.

Dies führt mitunter zu massiven Schäden an Material und Systemkomponenten. Unterdruck kann zu Schäden an Dichtungen und Inlinern, sowie zur Implosion von Leitungsabschnitten führen.

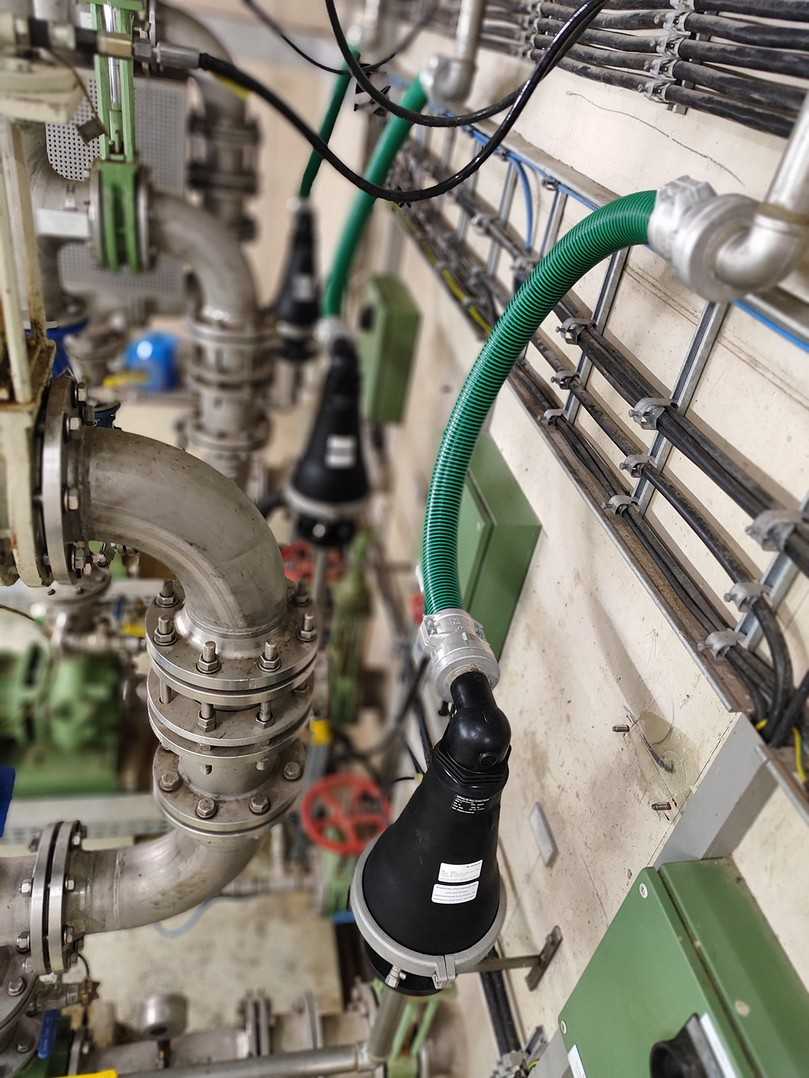

Effektiver Schutz beginnt mit einer sorgfältigen Planung und der gezielten Auswahl von Produkten. Moderne Be- und Entlüftungsventile arbeiten selbsttätig und entfernen große Luftmengen beim Anfahren sowie kleine Mengen während des Betriebs. Sanft schließende Ventile agieren als aktive Dämpfer bei dynamischen Druckänderungen und verhindern Schäden durch Druckstoß und Unterdruck. Regelmäßige Wartung und Risikoanalysen helfen, Schwachstellen frühzeitig zu erkennen und zu beheben.

Dipl.-Ing. Volker Wöhrmann, Technische Beratung, Hammann GmbH

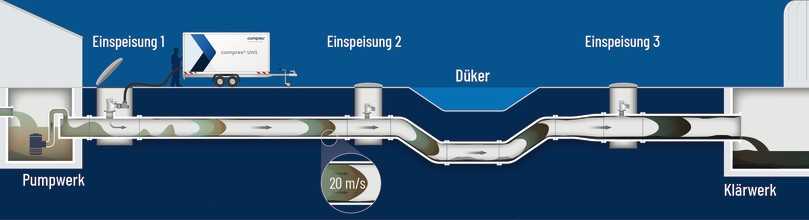

Das Comprex-Verfahren ist ein seit Jahren etabliertes und stetig weiterentwickeltes Verfahren zur effektiven Reinigung von Abwasserdruckleitungen im laufenden Betrieb. Bei diesem Verfahren dient vor dem Pumpwerk angestautes Abwasser gemeinsam mit Druckluft als Reinigungsmedium. Das Abwasser strömt gedrosselt über einen Schieber langsam in den zu reinigenden Rohrleitungsabschnitt. Die Druckluft kommt aus einer Comprex-Einheit, in der sich auch eine Software zur Steuerung der Druckluftdosierung befindet.

Adapter koppeln die Druckluftleitungen an den Abwasserdruckleitungsabschnitt. Während der Reinigung bilden sich im Reinigungsabschnitt der Rohrleitung Wasser- und Luftblöcke. Sie bewegen sich mit Geschwindigkeiten von mehr als 15 m/s durch die Rohrleitung. Die innovative Steuerung moduliert die Wasser- und Luftblöcke in der Weise, dass einerseits hohe Schleppspannungen zum Mobilisieren der Ablagerungen erreicht und andererseits die mobilisierten Partikel vollständig und zuverlässig ausgetragen werden.

Markus Purschke, Leiter Pamcademy, Pam Building Deutschland
Marco Koch, Leiter Verkaufsförderung und Seminarwesen, Jung Pumpen GmbH

Mit der Überarbeitung der DIN 1986 100 reagiert die Entwässerungsnorm unmittelbar auf die aktualisierten Starkregenstatistiken des Deutschen Wetterdienstes. Der neue Datensatz Kostra DWD 2020, gültig seit dem 1. Januar 2023, ersetzt die bisherigen Bemessungswerte und bildet die Grundlage für alle hydraulischen Nachweise. Die Zahl der Rasterfelder wurde deutlich erhöht, die räumliche Auflösung verfeinert und die Dauerstufen auf bis zu 7 Tage erweitert. Dadurch ergeben sich für viele Regionen spürbare Änderungen der Regenspenden: Besonders kurze Dauerstufen wie das 5-Minuten-Regenereignis verzeichnen regional Anhebungen zwischen 18 und 30 Prozent. Genau diese Spitzenintensitäten sind für Dach und Grundstücksentwässerung maßgeblich – und gewinnen angesichts häufiger Extremwetter weiter an Bedeutung. Die neue Norm fordert deshalb eine klare Differenzierung der Bemessungsregenspende. Die Anpassungen der Bemessungsregenspenden sind auch bei der Sanierung von Dachflächen zu berücksichtigen.

Für Dachflächen gilt mindestens eine Jährlichkeit von T = 5, für Grundstücksflächen T = 2, während die Notentwässerung auf das Jahrhundertregenereignis r(5,100) auszulegen ist. Die bisherige Tabelle A.1 entfällt vollständig. Stattdessen müssen die exakten Werte ortsscharf über das Climate Data Center des DWD oder Plattformen wie openko.de abgerufen werden.

Auch beim Rückstauschutz setzt die Norm neue Maßstäbe: Die Rückstauebene wird nun eindeutig über den wirksamen Entspannungspunkt des öffentlichen Netzes plus Überstauhöhe definiert. Rückstauschleifen sind mit der Sohle mindestens 0,1 m über dieser Ebene zu führen. Für gefährdete Bereiche wie Tiefgaragen oder Kellereingänge sind Abwasserhebeanlagen wie gehabt nach dem 100 jährlichen Regen auszulegen und grundsätzlich als Doppelanlagen vorzusehen.

In Kooperation mit Fränkische Rohrwerke, Pam Building und Jung Pumpen finden auch in diesem Jahr Seminare unter dem Titel „Workshop Regenwasservorsorge“ statt. Im Fokus stehen die aktuellen Normänderungen sowie die fachgerechte Planung der Grundstücksentwässerung im Hinblick auf einen wirksamen Überflutungsschutz. Die Termine sind unter www.jung-pumpen-forum.de abrufbar.

Der 15. OWL-Abwassertag hat deutlich gemacht, wie umfassend sich die Anforderungen an Abwassersysteme verändern – und wie vielfältig die Lösungen dafür sein können. Ob neue EU-Richtlinien, moderne Sanierungskonzepte, digitale Überwachungssysteme, innovative Pumpentechnologien, aktualisierte Normen, optimierte Be- und Entlüftungslösungen für Rohrleitungssysteme oder effiziente Reinigungsverfahren für Druckleitungen – alle Beiträge zeigen, dass die Zukunft der Abwasserinfrastruktur in der Kombination aus technischer Innovation, effizientem Anlagenbetrieb und vorausschauender Planung liegt.
