Verbau mit Verbaugreifer schafft enormen Zeitgewinn

Die überwiegend aus 1914 stammenden Mischwasserkanäle der sogenannten Schriftstellersiedlung zwischen der Manforter Straße, der Heymannstraße und dem Willy-Brandt-Ring im Stadtteil Wiesdorf in Leverkusen wurden im August 2006 mit dem Kanalfernauge (KFA) untersucht. Dabei wurden teils gravierende Schäden wie Risse, Rohrbrüche und Wurzeleinwüchse sowie nicht fachgerecht angeschlossene Hausanschlussleitungen festgestellt. Aus diesem Grund sowie um die hydraulische Leistungsfähigkeit auf die heutigen Anforderungen zu vergrößern, wurde eine umfassende und durchgängige Kanalerneuerung erforderlich. Die Schriftstellersiedlung soll dabei ringförmig durch neue Hauptsammler umschlossen werden, dabei zugleich der Verlauf über private Grundstücke rückgebaut werden, was bislang den Betrieb und die Unterhaltung der Kanäle erschwert hatte.

Mit der Erneuerung haben die Technischen Betriebe der Stadt Leverkusen AöR (TBL) das Tiefbauunternehmen EBG Endler aus Düsseldorf beauftragt. Die als Wanderbaustelle angelegte Maßnahme läuft seit Juni 2021 (geplant bis Ende 2022) und hat ein Bauvolumen von ca. 1,8 Millionen Euro.

Verbaut wurden dabei etwa 865 Meter Steinzeugrohre mit Durchmessern DN 250 bis DN 500, 70 Meter Eiprofil-Stahlbetonrohr DN 700/1050 sowie 17 Fertig- bzw. Ortbetonschächte in Verbautiefen von bis zu 5 Metern. Weiterhin erforderlich sind etwa 80 Umschlüsse von Haus- und Straßenabläufen sowie eine Straßenwiederherstellung.

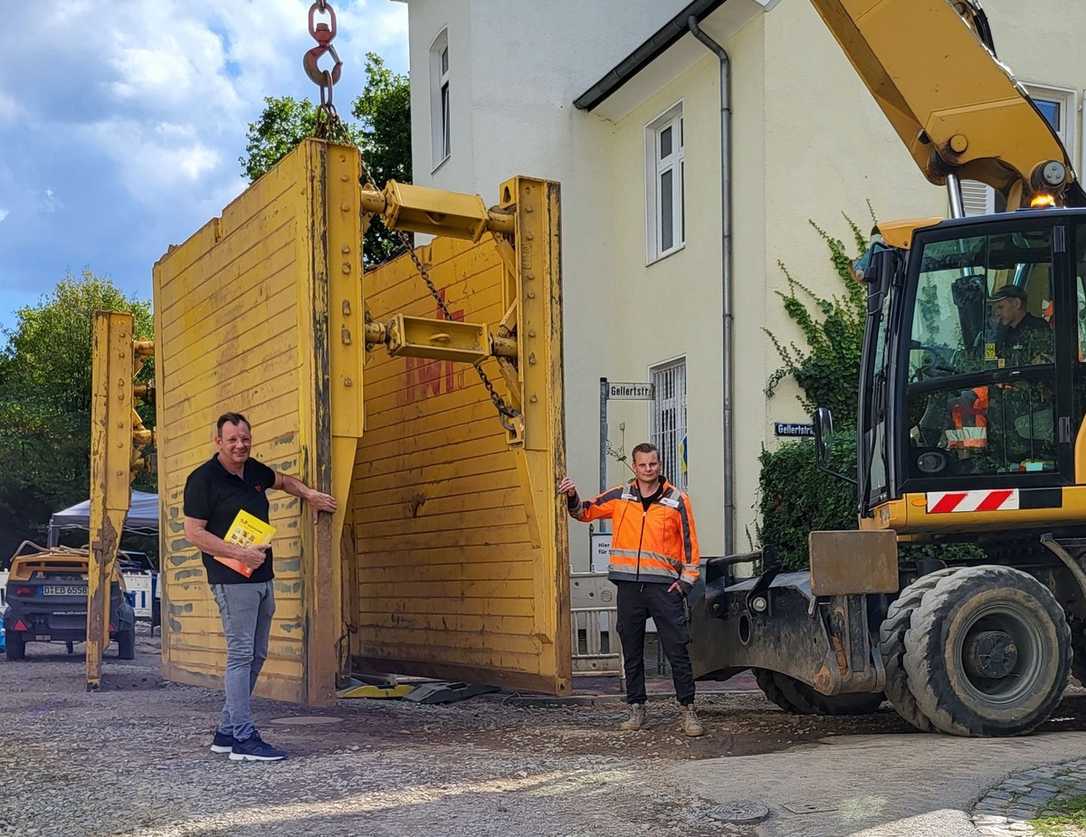

Aufgrund der örtlichen Gegebenheiten wurde wechselseitig bei größeren Tiefen mit Kanaldielen, Gleitschienenverbau und ansonsten mit den XL-Verbauboxen der Heinsberger TWF Tiefbautechnik GmbH gearbeitet. „Eine Besonderheit bei diesem Projekt ist, dass die XL-Verbauboxen mit einem Verbaugreifer versetzt werden; üblicherweise werden sie mit Ketten transportiert. Der Verbaugreifer, der Teil des TWF-Mietparks ist, ermöglicht, die Boxen mit dem Mobilbagger hydraulisch an speziellen Ösen aufzunehmen. Das bedeutet einen enormen Zeitgewinn bei minimalem Personaleinsatz“, erklärt Christian Becker von TWF Tiefbautechnik.

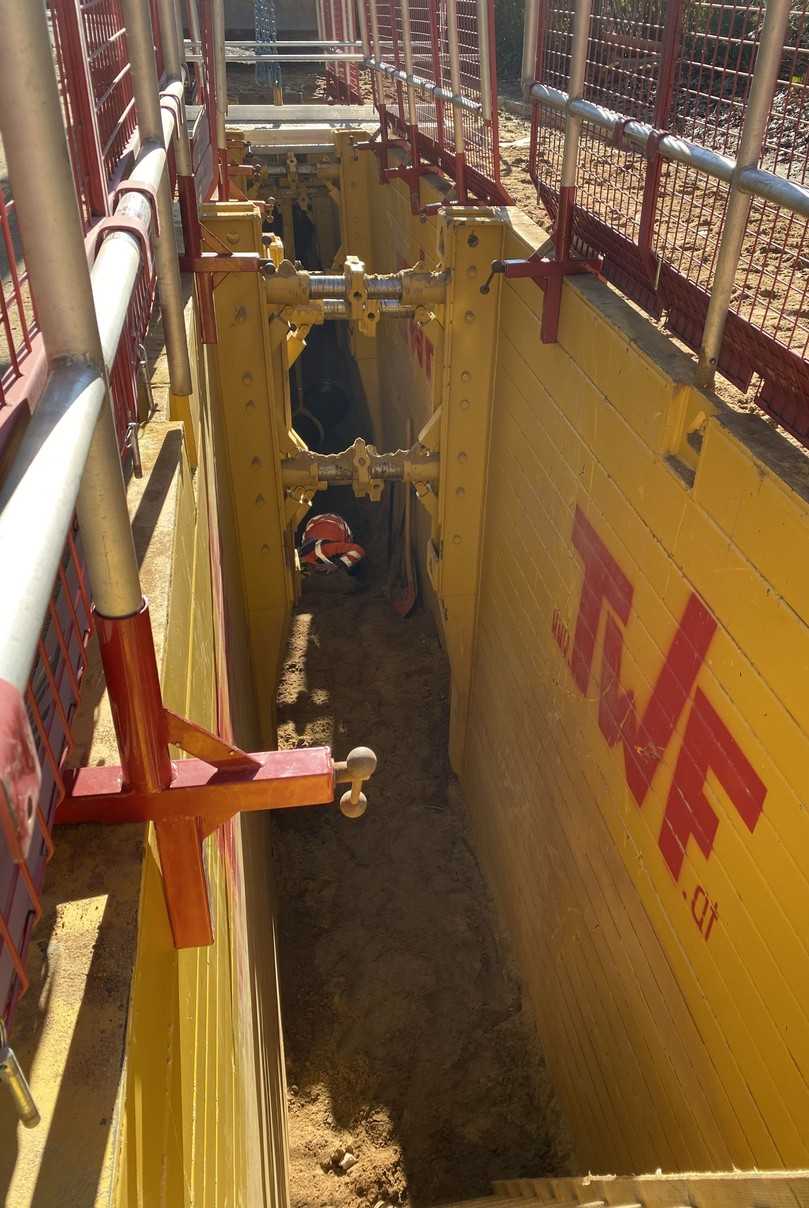

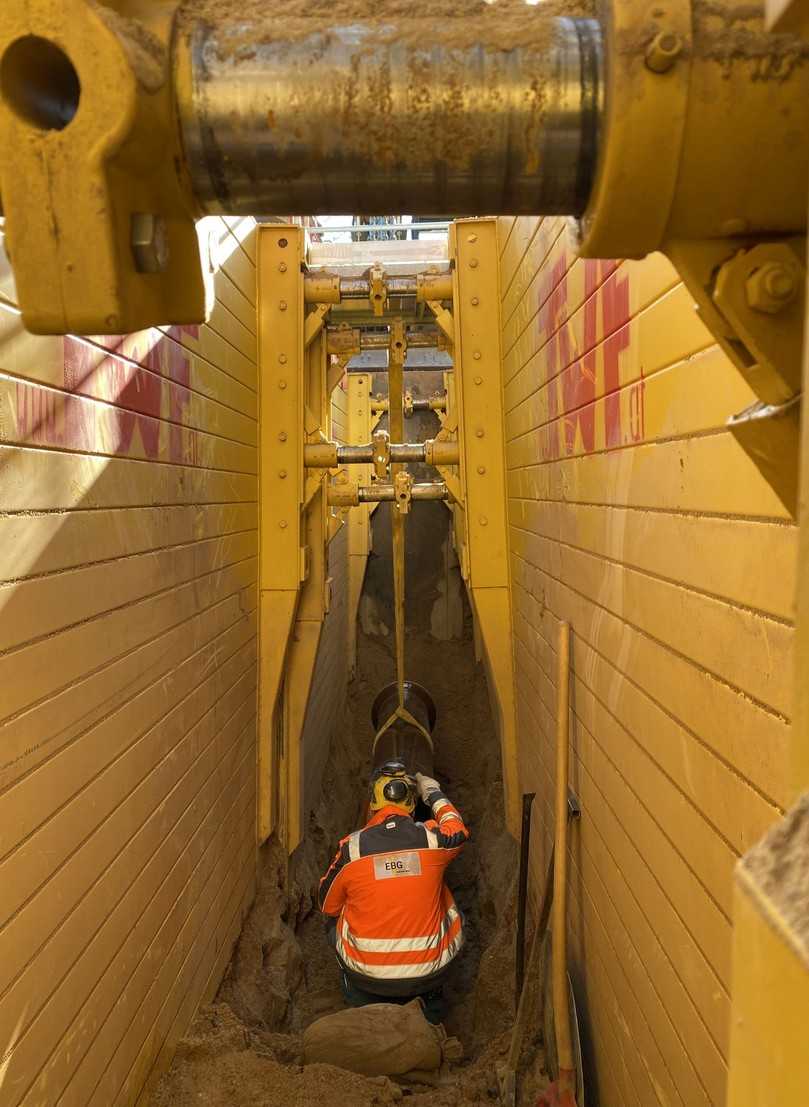

Manfred Znidarec, Geschäftsführer von EBG Endler und dort zuständig für den Kanalbau, betont: „Wir haben seit vielen Jahren sehr gute Erfahrungen mit den Systemlösungen von TWF gemacht. Das beginnt mit den eigentlichen Verbauboxen, Gleitschienensystemen und geht weiter über die Sicherheitssysteme bis hin zu den Zaunelementen. Mit diesen Systemen sichern wir die Baugrube und verhindern nicht nur einen Sturz der Bauarbeiter, sondern auch das Hinabfallen von Werkzeugen in den Rohrgraben. Alle Systeme sind sehr robust und ermöglichen mit ihrem geringen Gewicht eine schnelle Montage. Wir haben hier in Leverkusen konkret mit vier XL-Verbauboxen von TWF mit 3,70 x 3,15 Metern gearbeitet, die wir mit einem Mobilbagger versetzen. Für die größeren Tiefen konnten wir auf die Aufstockelemente des TWF-Systems zurückgreifen.“
