Rekord in Spanien: DN 1200 Druckleitung mit Alphaliner PN saniert

Salzwasser-Druckleitung

Nagelprobe in Spanien

04.08.2026, 07:00

LANDAU

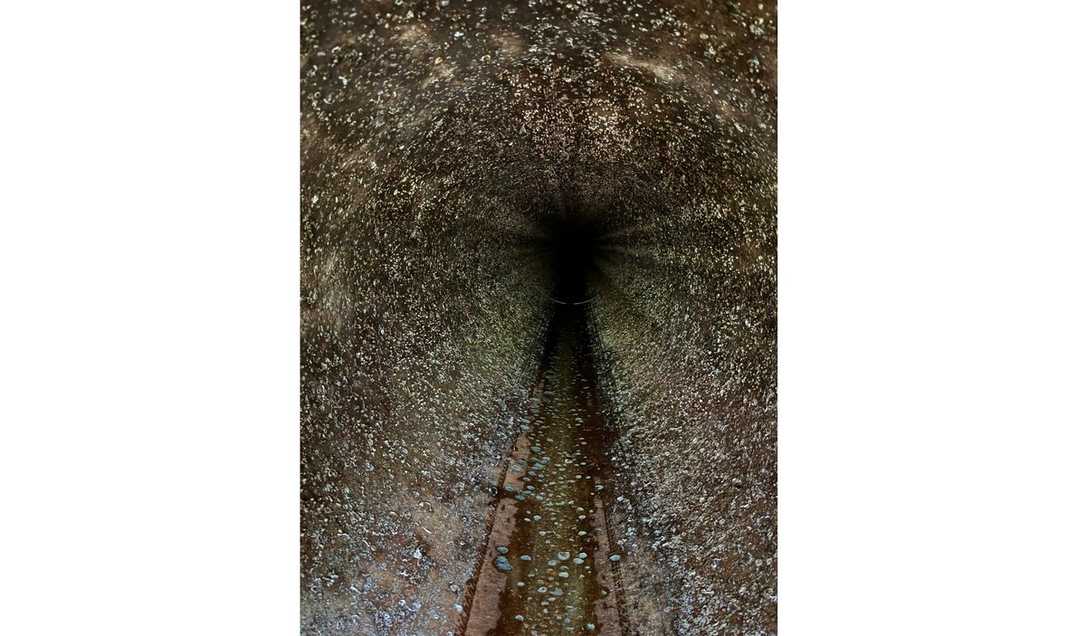

Rohrinnenoberfläche vor der Reinigung | Foto: RelineEurope

In asturischen Industriewerken geht nichts ohne eine verlässliche Kühlwasserzufuhr aus dem Meer. Umso dringlicher war die nachhaltige Sanierung einer maroden Salzwasser-Druckleitung. Die Größe der Leitung, das enge Zeitfenster und widrige Begleitumstände schufen anspruchsvolle Rahmenbedingungen für das internationale Montageteam, das einen Alphaliner PN von Reline einbaute.

Smarte Baumbewässerung für klimaresiliente Quartiere

Kommunen durch Regenwassermanagement klimaresilient machen – eines der Ziele des Reallabors Morgenstadt. Hauraton ist als Experte dabei.

Das bestehende Leitungssystem aus Asbestzement zeigte nach jahrzehntelangem Einsatz deutliche Abnutzungserscheinungen und genügte den aktuellen statischen Anforderungen nicht mehr. Zudem bestand die Gefahr, dass bei weiteren Schäden gesundheitsschädliche Asbestfasern in Anlagenteile oder die Umwelt gelangen könnten. Erst nach der Außerbetriebnahme ließ sich der tatsächliche Zustand der Druckleitung verlässlich beurteilen.

Dabei zeigte sich eine zusätzliche Herausforderung: Im Leitungsinneren hatte sich über Jahre mariner Bewuchs gebildet. Teils scharfkantige Muscheln und andere Ablagerungen ragten mehrere Zentimeter in den Querschnitt hinein und gefährdeten die Außenfolie des Liners. Gleichzeitig schränkte das Asbestmaterial die Wahl geeigneter Reinigungsverfahren deutlich ein. Aggressive Hochdruckmethoden kamen aus Sicherheitsgründen nicht infrage. Nach sorgfältiger Abwägung entschieden sich die Projektbeteiligten daher für ein mechanisches Verfahren, um die Einbausituation kontrolliert und verlässlich vorzubereiten.

Effizienter Liner-Einbau: Sanierung der Salzwasser-Druckleitung

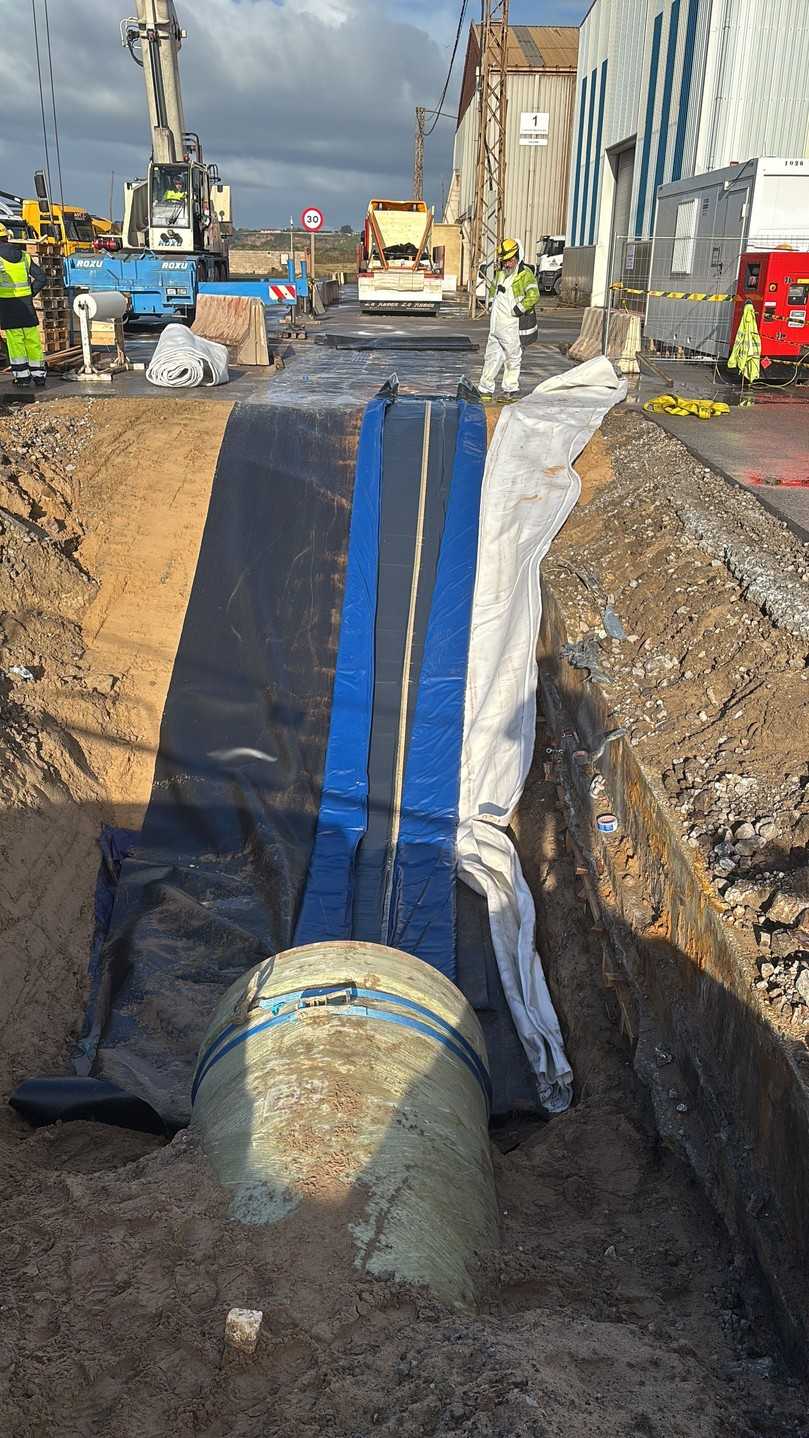

Einziehen des Alphaliner PN | Foto: RelineEurope

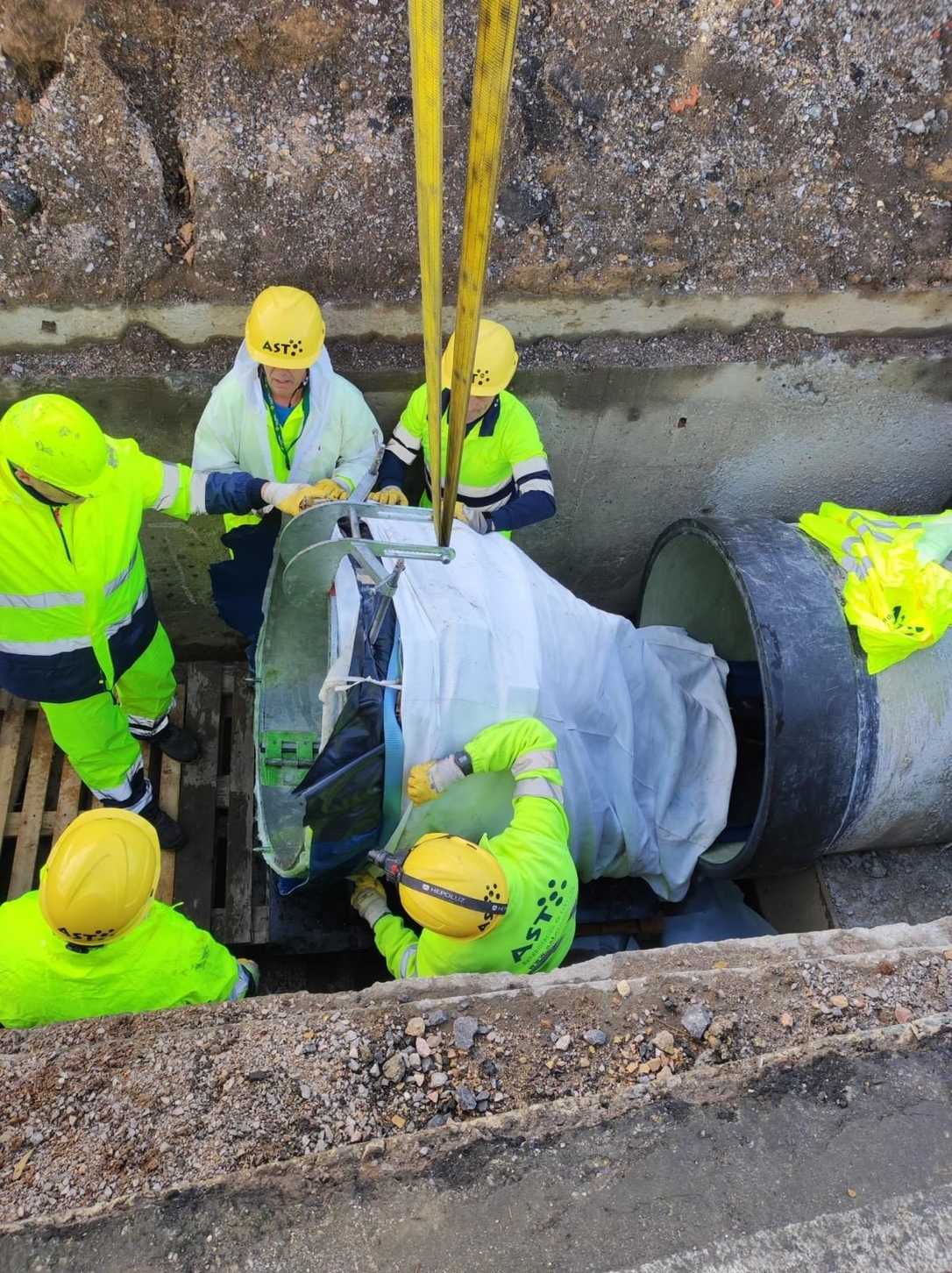

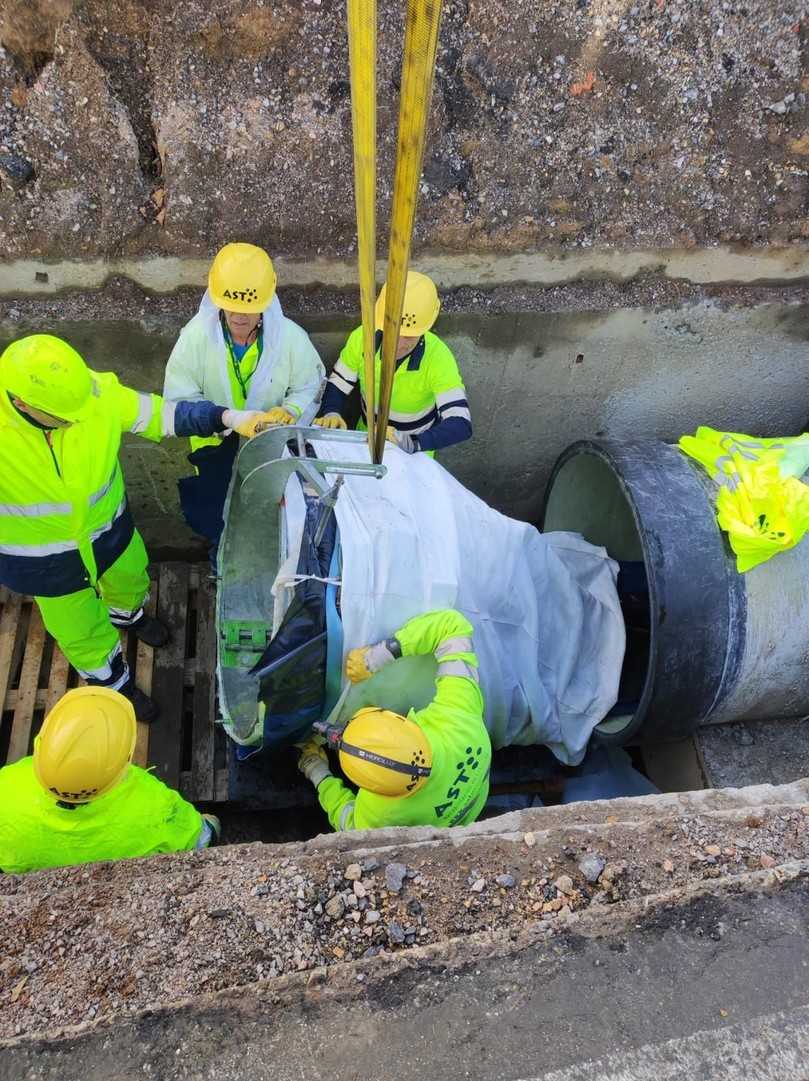

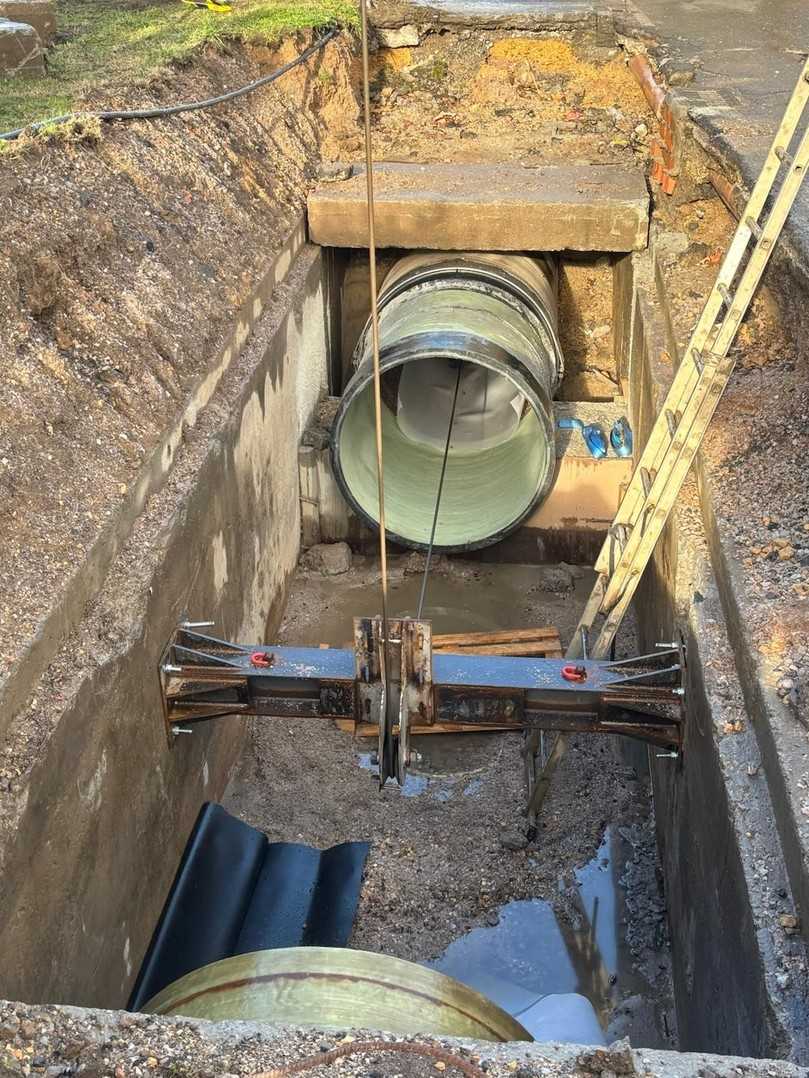

Nach Abschluss der vorbereitenden Maßnahmen erfolgte die eigentliche Sanierung in enger Abstimmung zwischen den Anwendungs- und Servicetechnikern von Reline sowie dem Einbaupartner AST Grupo. Saniert wurde ein 165 Meter langer Abschnitt der Salzwasser-Druckleitung mit einem Betriebsdruck von 5 bar. Der Alphaliner PN wurde eingezogen, schrittweise mittels Druckluft kalibriert und schließlich ausgehärtet. Besonderes Augenmerk lag auf der sorgfältigen Endbearbeitung und Abdichtung der Liner-Enden, um einen dauerhaft belastbaren Übergang zur Bestandsleitung zu gewährleisten. Die eingesetzten Dichtsysteme wurden auf die Anforderungen der Druckleitung und das Medium abgestimmt.

Alphaliner PN: Die maßgeschneiderte Lösung für industrielle Anwendungen

„Der Alphaliner PN ist speziell für industrielle Anwendungen ausgelegt“, erläutert Firmino Barbosa, Abteilungsleiter Anwendungstechnik und Global Academy bei Reline. „Er ist ideal für den Einsatz unter salzhaltigen Bedingungen anwendbar und bietet durch seine glatte Innenfolie einen zusätzlichen Vorteil: Anhaftungen durch Muscheln oder anderen Bewuchs sind deutlich erschwert.“

Erfolgreiche Druckprüfung und Europa-Rekord bei Nennweite DN 1200 | Grundlage für weitere Sanierungsabschnitte

Nach Abschluss aller Arbeiten wurde die Leitung erfolgreich druckgeprüft und fristgerecht wieder in Betrieb genommen. Der Anlagenbetrieb konnte planmäßig wieder aufgenommen werden. Mit einer Nennweite von DN 1200 handelte es sich um den bislang größten in Europa realisierten Druckschlauchliner-Einbau dieser Art.

Grundlage für künftige Sanierungsabschnitte

Der erfolgreiche Projektverlauf bestätigte nicht nur die technische Leistungsfähigkeit des Alphaliner PN, sondern auch seine hohe Praxistauglichkeit im industriellen Anlagenumfeld. Der Betreiber zeigte sich mit dem Ergebnis sehr zufrieden und plant bereits, weitere Abschnitte der Kühlwasser-Druckleitung in künftigen Betriebspausen nach dem gleichen Verfahren zu sanieren.
