Die KanDa Full-HD Kanalinspektionstechnik ist die aktuelle Systemgeneration von JT-elektronik für die zeitgemäße optische Zustandserfassung. Bei ihrer Entwicklung wurden nicht nur einzelne Komponenten weitergedacht, sondern das Zusammenspiel aus Kamera, Fahrwagen, Steuerung, Kabeltechnik, Bedienplatz und Fahrzeugaufbau. Das Ergebnis ist ein Systemkonzept, das schnelle Steuerungssignale, hohe Videoauflösung und verbessertes Handling miteinander verbindet. Die Live-Bilder werden in Full-HD-Qualität für Haupt- und Seitenkanalkameras übertragen. Grundlage dafür ist ein leichtes Hybrid-Kamerakabel, das gegenüber der Vorgängergeneration deutlich Gewicht einspart und gleichzeitig für die Anforderungen der rauen Kanalumgebung ausgelegt ist.

Gerade im täglichen Inspektionsbetrieb zählt nicht allein die Bildqualität. Entscheidend ist, ob die Technik die Arbeit vor Ort vereinfacht, Tagesleistungen erhöht und Verschleiß reduziert. Hier setzt KanDa mit einer neu konzipierten Bedienung, modernen Assistenzfunktionen und einer schnellen Signalverarbeitung an. Die Mastercontrol-Bedieneinheit und Universal-Joysticks ermöglichen eine übersichtliche Steuerung. Eine Live-Ansicht des Fahrwagen- und Kamerazustands unterstützt den Inspekteur zusätzlich im Kanal. In Verbindung mit der Inspektionssoftware Inspector entsteht ein durchgängiger Arbeitsplatz für die optische Erfassung, Dokumentation und Weiterverarbeitung der Zustandsdaten.

Für Hauptkanäle eröffnen die neuen Kamerafahrwagen Turbo 100 HD und Turbo 150 HD neue Einsatzmöglichkeiten ab DN 100 bis über DN 2000. Die integrierte elektrische Hub- und Kippeinheit erleichtert Durchmessersprünge, während das Antriebskonzept hohe Einfahrtiefen ermöglicht. Ergänzende Funktionen wie Profil- und Deformationsmessung über Abstandssensoren erweitern die reine Sichtprüfung um präzise Messinformationen, etwa zu Rohrdurchmessern, Muffenversätzen, Dimensionswechseln oder Ablagerungshöhen. Damit wird die Inspektion nicht nur hochauflösender, sondern auch auswertbarer.

Neu hinzugekommen ist die KanDa mobile-Anlage. Sie wurde für Einsätze entwickelt, bei denen klassische Fahrzeugtechnik allein nicht nah genug an den Arbeitsbereich herankommt oder besonders flexible Zugänge erforderlich sind. Das kompakte System ist leicht, robust, gut verstaubar und transportfreundlich aufgebaut. Es lässt sich als mobiles Fahrwagensystem, als Schiebekamera oder im Einspülbetrieb einsetzen und deckt damit Leitungsbereiche von DN 50 bis über DN 500 ab. Genau darin liegt der besondere Mehrwert: Anwender können schwer zugängliche Bereiche inspizieren, ohne auf die Systemwelt und Bildqualität der KanDa-Technik verzichten zu müssen.

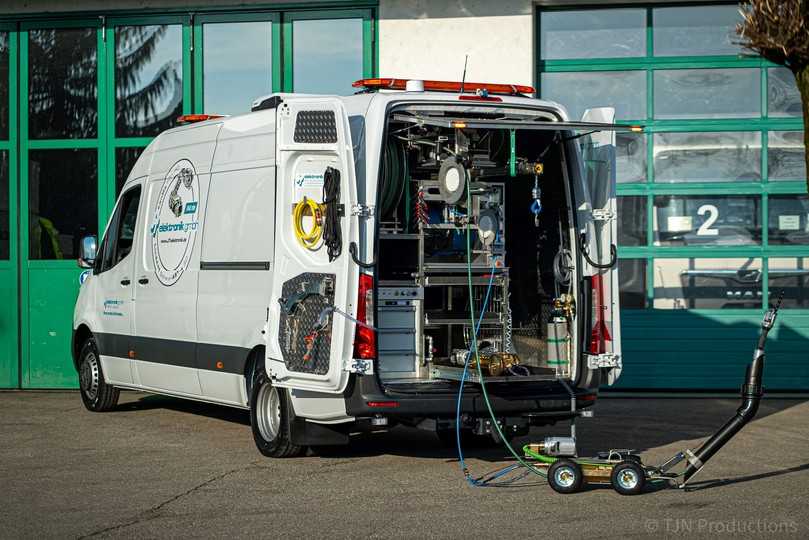

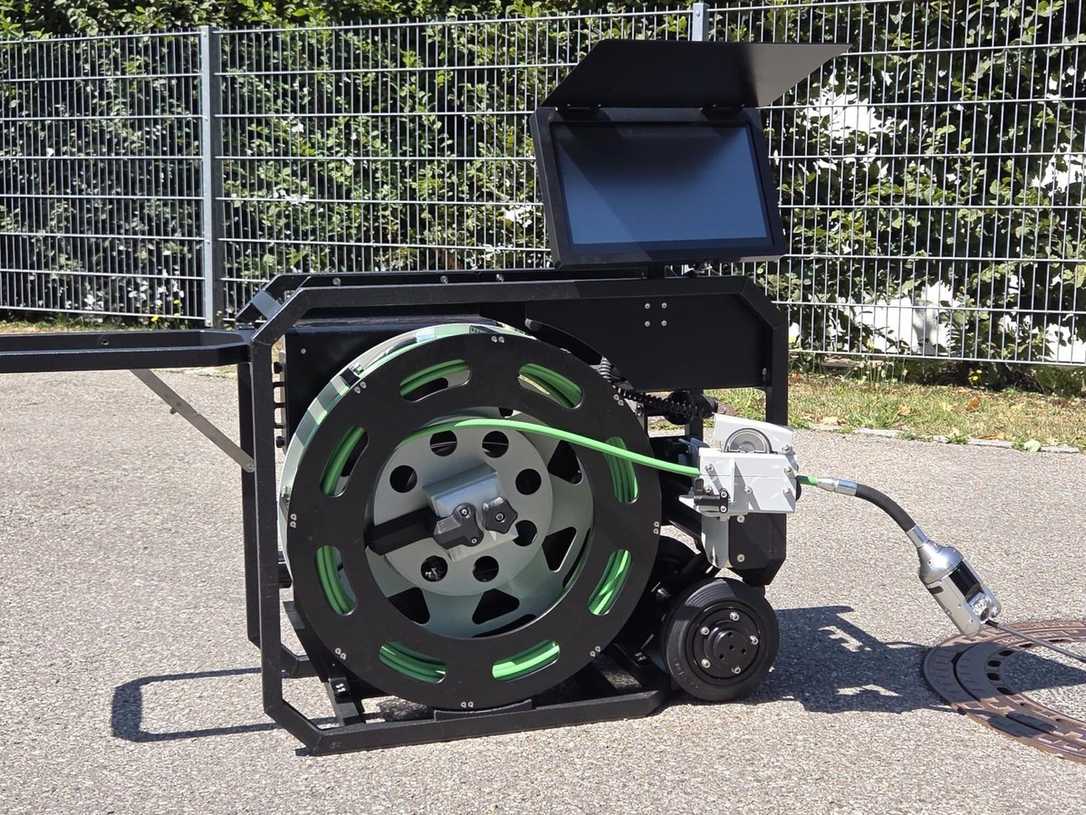

Die KanDa mobile-Anlage verfügt über eine integrierte Bedieneinheit, einen klappbaren 13-Zoll-Touchmonitor und einen PC mit Inspector. Sie kann im Netzbetrieb, über Akku oder in Kombination mit dem TV-KFZ genutzt werden. Über die direkte Verbindung mit dem Hauptkabel zum TV-KFZ kann der Fahrwagen bzw. die Kamera zusätzlich über das Fahrzeug bedient werden. Damit wird die mobile Einheit nicht nur als Insellösung verstanden, sondern auch als flexible Erweiterung der Fahrzeuganlage. Wo der Zugang eng, entfernt oder baulich ungünstig ist, kann die Technik zum Einsatzort gebracht werden; wo der Komfort des Fahrzeugarbeitsplatzes sinnvoll ist, bleibt die Bedienung über das TV-KFZ möglich.

Im Fahrwagenbetrieb kommt unter anderem der Turbo 100 HD mit der Kamera Rota 70 HD zum Einsatz. Der lenkbare Fahrwagen mit automatischer Lagekorrektur, elektrischer Hubeinheit, Rückfahrkamera, Rückfahrsicherung sowie Temperatur- und Neigungsmessung ist auf den Einsatz in anspruchsvollen Leitungssituationen ausgelegt. Kardanische Klappgelenke vorne und hinten unterstützen den Einsatz auch über Revisionsöffnungen. Für den Schiebe- und Spülbetrieb stehen Wechselkörbe mit Vorschubaal beziehungsweise Spülkabel zur Verfügung.

Für Kommunen, Netzbetreiber und Dienstleister entsteht so ein abgestuftes System: die KanDa Full-HD-TV-KFZ-Anlage als leistungsfähige Komplettlösung für den professionellen Inspektionsalltag und KanDa mobile als transportable Ergänzung für schwer erreichbare Einsatzstellen. Beide Systeme zahlen auf dasselbe Ziel ein: zuverlässige, hochauflösende Zustandserfassung mit praxisnaher Bedienung und effizienter Dokumentation. JT-elektronik zeigt damit, wie moderne Kanalinspektion heute gedacht werden kann – vom Fahrzeug aus, mobil am Einsatzort und stets mit Blick auf die Anforderungen der Anwender.
