Nutzfahrzeuge im Einsatz: 360-Grad-Kamerasystem Backeye von Brigade für mehr Sicherheit

Täglich rücken die Einsatzkräfte des Kieler Tiefbauamts aus, um die städtischen Schmutz- und Regenwasserkanäle (überwiegend im Trennsystem) in regelmäßigen Intervallen zu spülen.

Die Arbeitsschritte sind komplex: Mit einem Hochdruckschlauch werden die Leitungen bei bis zu 205 bar gespült, während gleichzeitig die gelösten Feststoffe abgesaugt werden. Doch bevor diese Arbeit überhaupt beginnen kann, muss das große kommunale Spezialfahrzeug sicher durch den oftmals dichten städtischen Verkehr zum Einsatzort navigiert werden.

Gerade in engen Straßen, bei unübersichtlichen Kreuzungen und im Umgang mit anderen Verkehrsteilnehmenden zu Fuß, auf dem Fahrrad oder E-Scooter stoßen herkömmliche Spiegel und einfache Rückfahrkameras schnell an ihre Grenzen.

„Beim Rechtsabbiegen oder Anfahren an Ampeln ist die Situation oft unübersichtlich. Ein E-Roller ist deutlich schneller um die Ecke gebogen als ein klassisches Fahrrad“, berichtet Bernd Zimare, Spülwagenfahrer bei der Landeshauptstadt Kiel, aus seinem Arbeitsalltag.

Um hier präventiv einzugreifen, setzt das Tiefbauamt bereits seit rund neun Jahren auf Kamerasysteme von Brigade Electronics. Alle fünf Spezialfahrzeuge der Flotte sind mit dem System ausgestattet.

„Man fährt einfach sicherer“, sagt Spülwagenfahrer Zimare. „Besonders, wenn man in engere Straßen reinfährt. Durch die Draufsicht können wir genau sehen, wo sich unser Fahrzeug befindet, wo sich die Hindernisse oder Menschen befinden.“

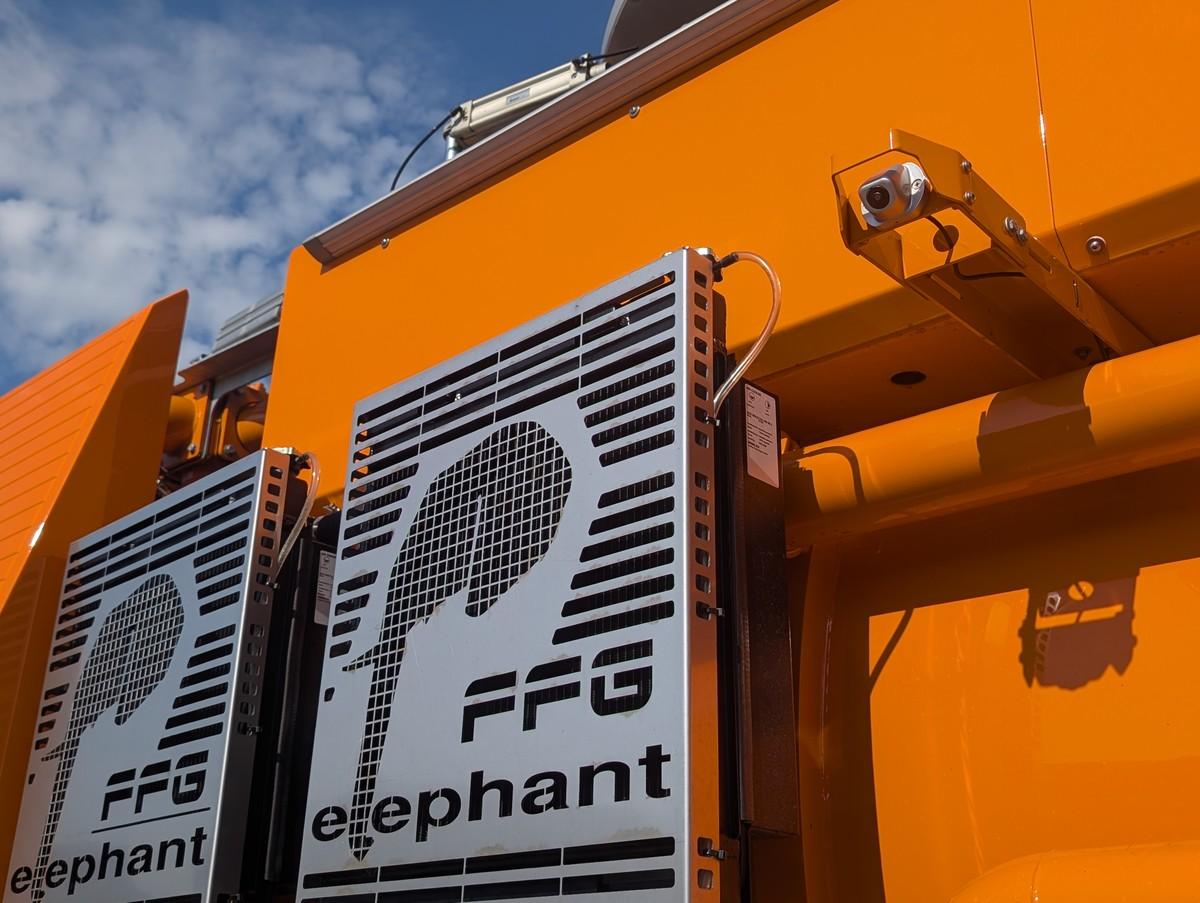

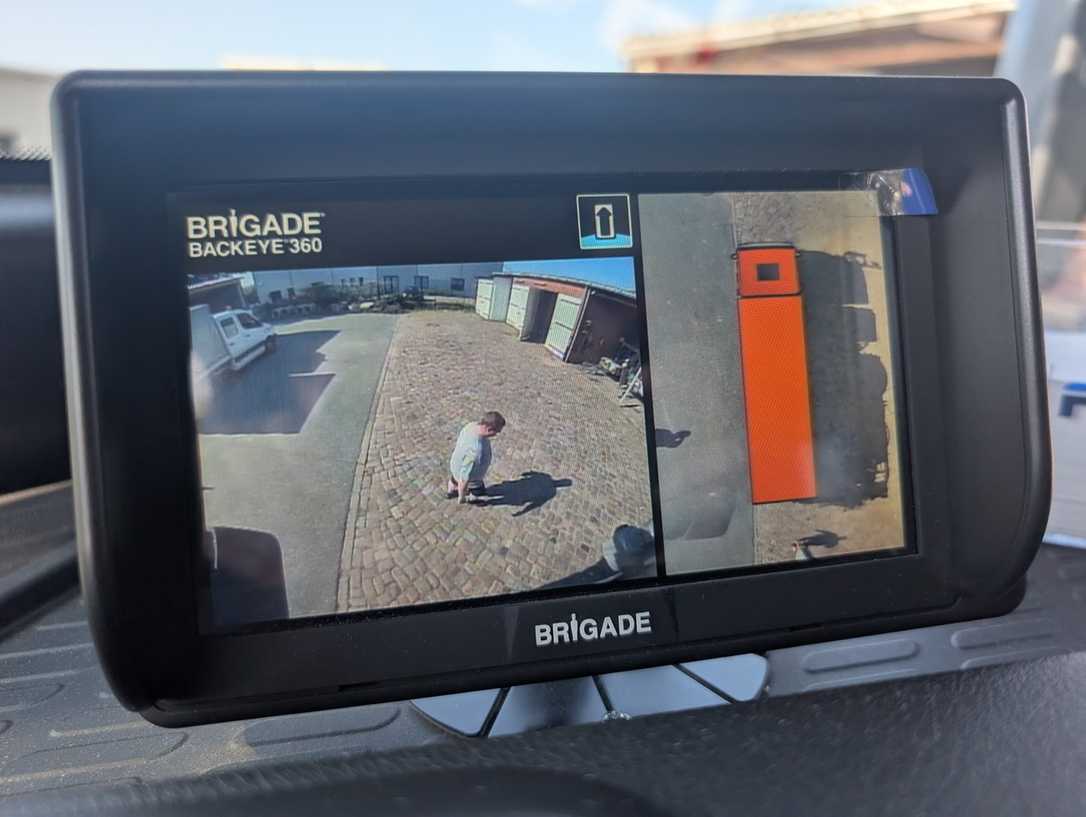

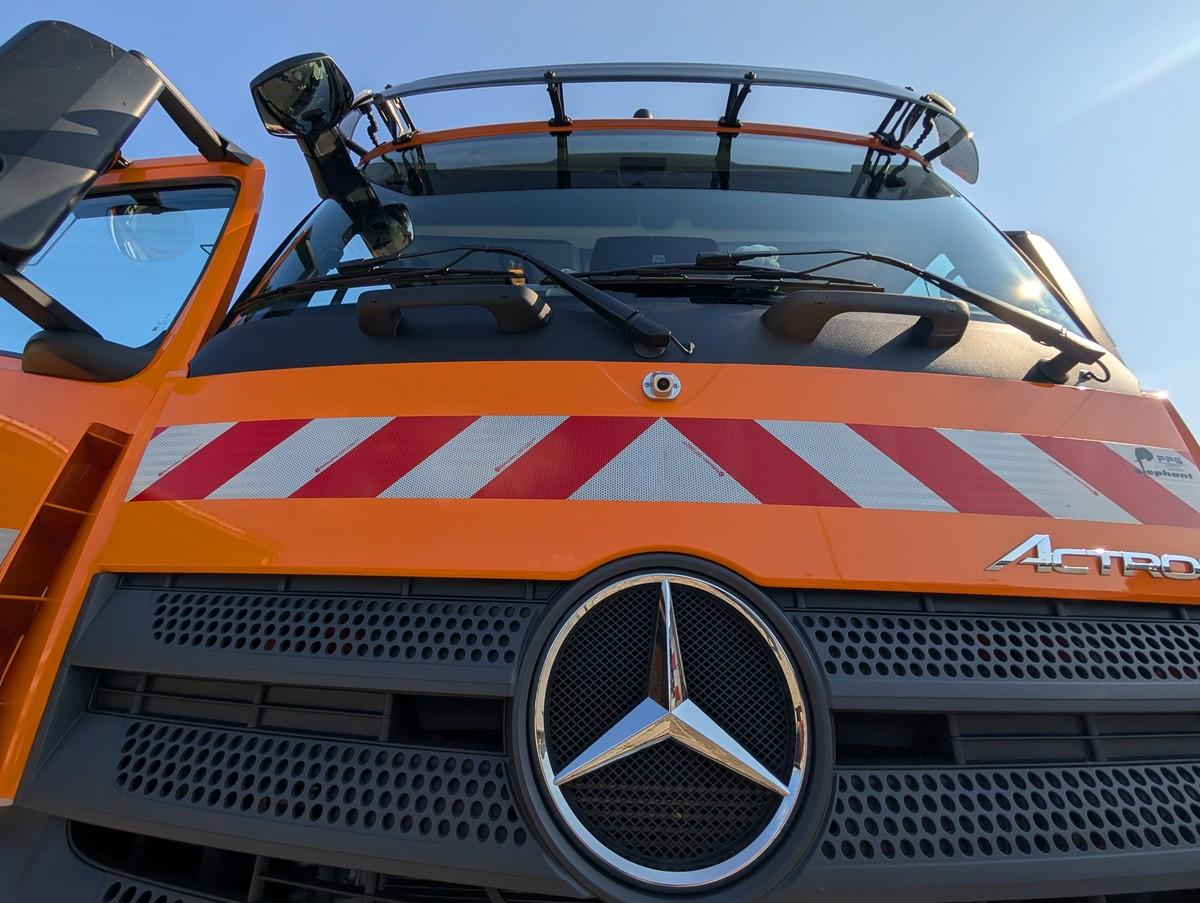

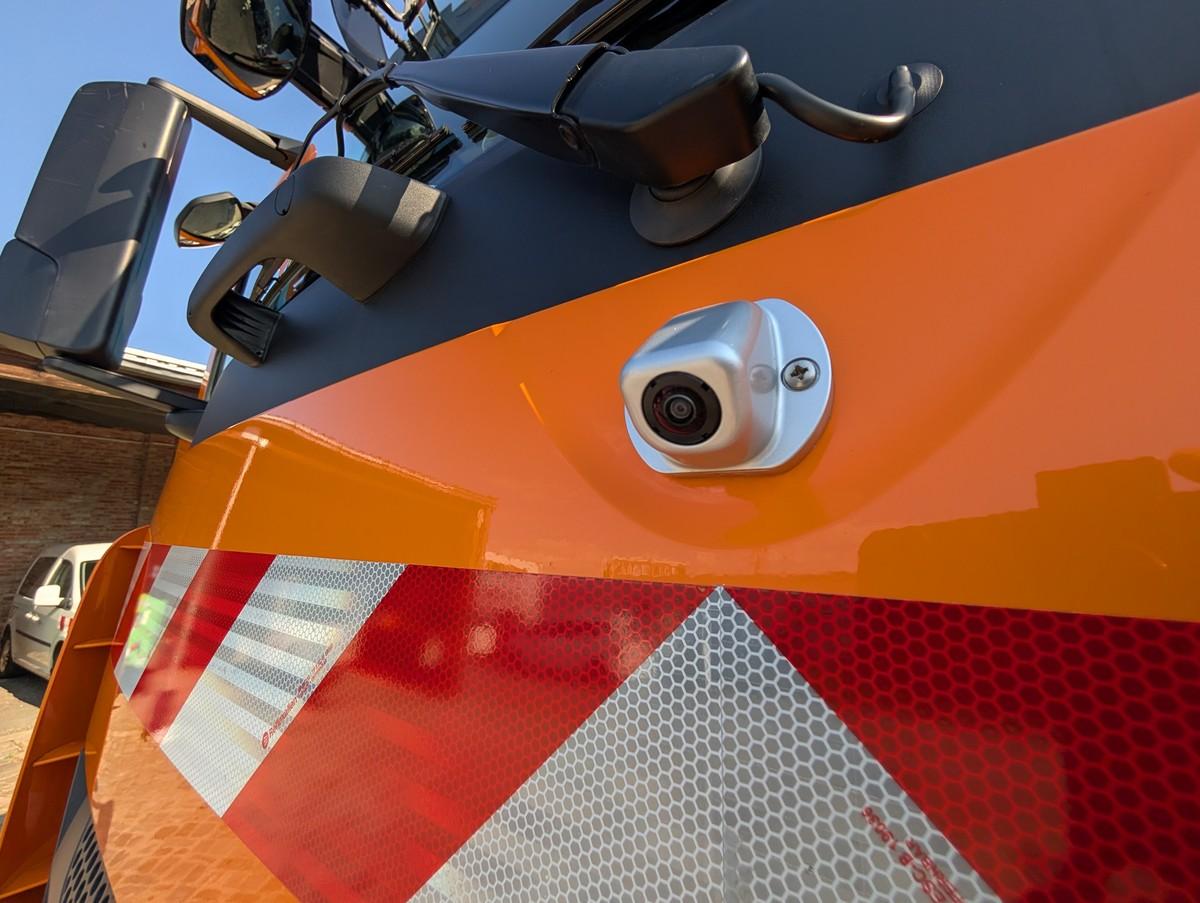

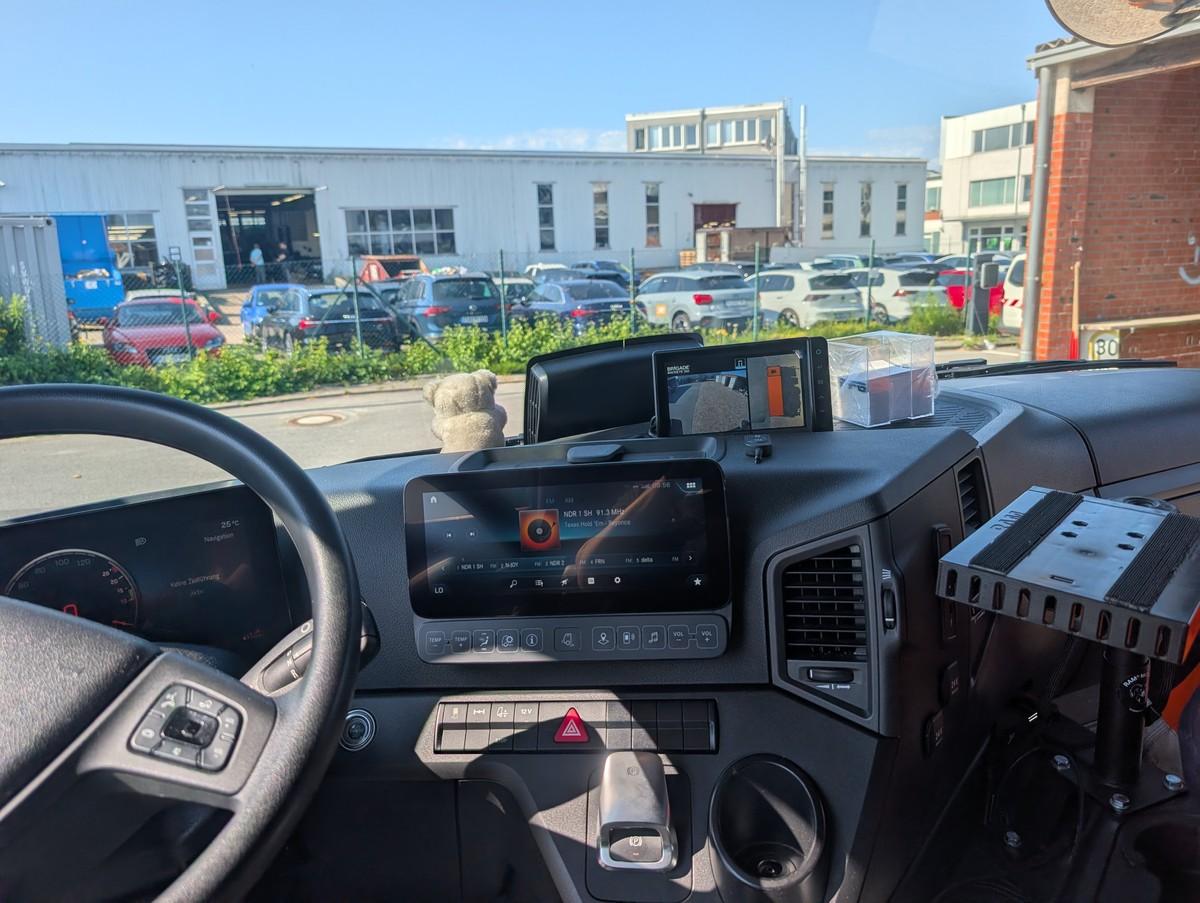

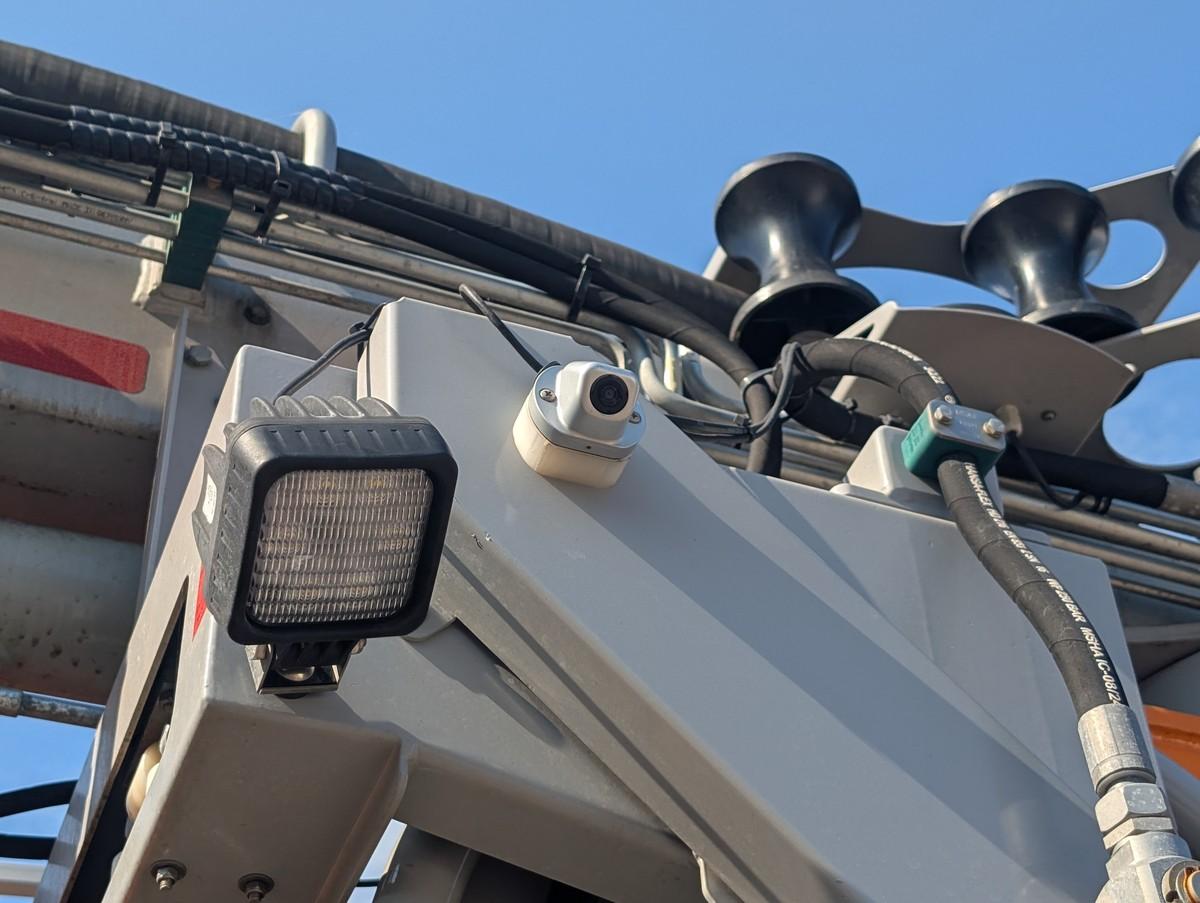

Im Spülwagen verbaut ist das Backeye-360-System, welches aus vier hochauflösenden (720p HD) Ultraweitwinkelkameras besteht. Diese sind an der Front, am Heck sowie an der rechten und linken Fahrzeugseite montiert. Eine elektronische Steuereinheit fügt die vier Einzelbilder in Echtzeit zusammen und liefert dem Fahrer auf einem Monitor in der Kabine eine lückenlose Vogelperspektive des Fahrzeugs.

Das System arbeitet dabei mitdenkend: Setzt der Fahrer den Blinker rechts oder links, schaltet der Monitor auf die rechte oder linke Seitenkamera um. Wird der Rückwärtsgang eingelegt, springt das Bild auf die Heckkamera. Der entscheidende Vorteil: Die 360°-Draufsicht bleibt auf dem Monitor permanent erhalten, sodass der Fahrer das komplette Umfeld stets im Blick behält.

Yannik Böttger aus dem Brigade-Vertrieb betont den Unterschied zu klassischen Lösungen: „Ein Spiegel ist ein starres Element, das den Fahrer zwingt, seinen Blickwinkel physisch zu verändern, um alles zu erfassen. Unser System bietet einen nahtlosen Rundumblick, den eine Kombination aus Spiegeln und einer normalen Rückfahrkamera schlichtweg nicht leisten kann.“

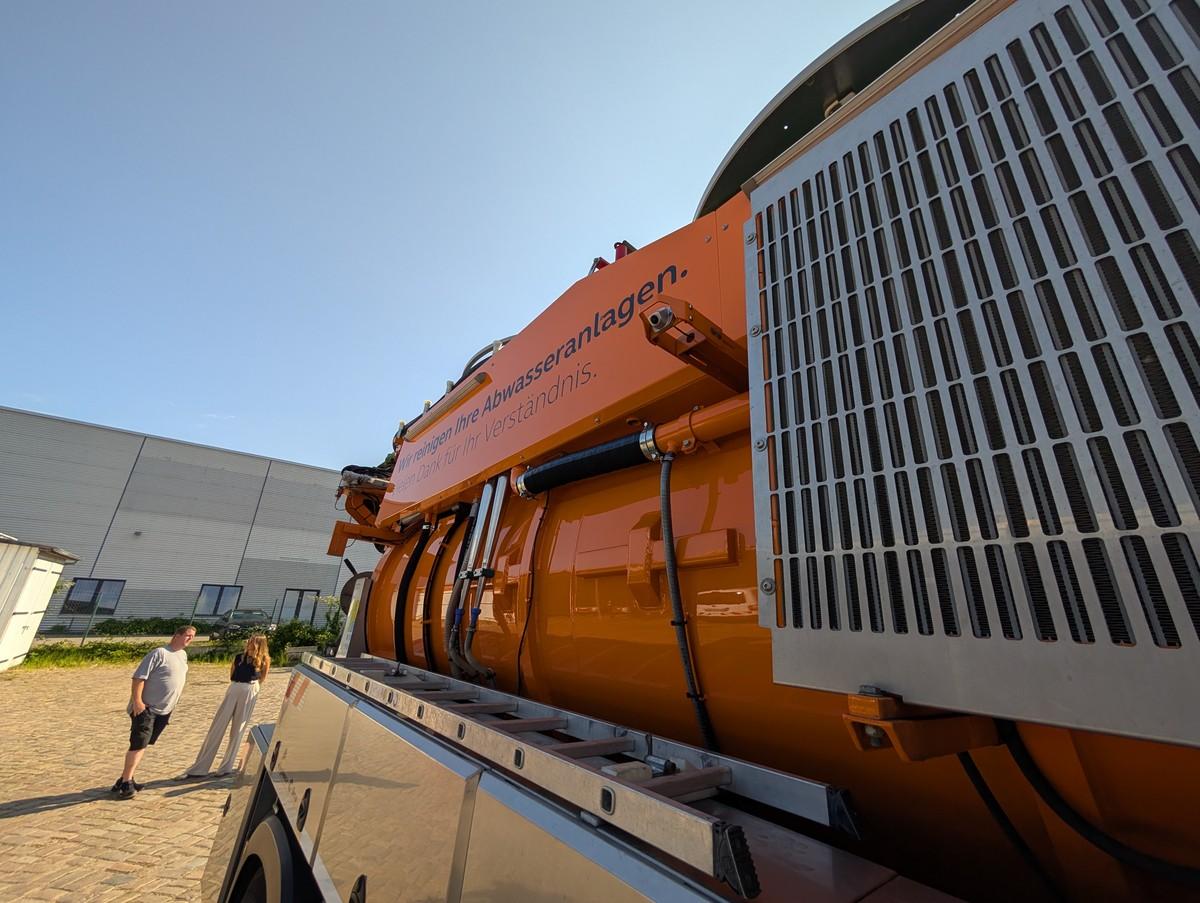

Als Basis für die Kieler Fahrzeuge dient ein Mercedes-Benz Actros 2543 L 6x2. Den hochspezialisierten Aufbau liefert die FFG Umwelttechnik GmbH & Co. KG aus Flensburg. Unter der Bezeichnung „elephant C-line“ (das „C“ steht für Customized) konfigurieren FFG Umwelttechnik und das Kieler Tiefbauamt die Fahrzeuge nach den exakten individuellen Ansprüchen jenseits der Serie.

Neben der Arbeitssicherheit – FFG Umwelttechnik verbaut Brigade-Systeme bereits seit über zehn Jahren erfolgreich – steht hier vor allem die Nachhaltigkeit im Fokus. Christoph Knöpke vom Tiefbauamt der Landeshauptstadt Kiel erklärt: „Von unseren fünf Fahrzeugen sind vier mit einer integrierten Wasseraufbereitung ausgestattet. Das Spülwasser wird aufgesaugt, aufbereitet und kann den gesamten Tag über wiederverwendet werden.“

Das fünfte Fahrzeug ist nach Angaben von Knöpke als Kombispülwagen ohne Wasseraufbereitung im Einsatz, primär für Saugarbeiten und Regenwasserkanäle.

Das Tiefbauamt geht in Sachen Ressourcenschonung auch noch einen Schritt weiter: Anstatt morgens wertvolles Trinkwasser zu tanken, nutzen die Fahrzeuge auf dem Betriebshof gesammeltes Regenwasser aus einem Stauraumkanal als initiales Spülwasser.

Lisa Sönnichsen, Vertriebsleiterin bei FFG Umwelttechnik, ergänzt die umweltschonenden Aspekte der Aufbauten: „Durch die Wasseraufbereitung entfallen unnötige Fahrten zur Wasserentnahme, was den Dieselverbrauch signifikant senkt. Zudem verbauen wir eine ölfreie Wasserringpumpe, die nicht nur die Umwelt schont, sondern auch deutlich leiser ist als herkömmliche Vakuumpumpen.“

Technische Daten im Überblick:
Das Saug- und Spülfahrzeug

Das Sicherheitssystem:

Das Backeye-360-Kamerasystem lässt sich an fast jedem Nutzfahrzeug oder jeder Maschine installieren. „Das 360°-System ist für alle Fahrzeuge interessant, bei denen es tote Winkel gibt“, erläutert Yannik Böttger, „also überall dort, wo es insbesondere beim Rechtsabbiegen oder das Fahrzeug generell unübersichtlich ist“ – darunter Lkw, Vans, Busse/Reisebusse, Abfall- und Recyclingfahrzeuge, Baumaschinen oder auch landwirtschaftliche Maschinen.
