Leitungsortung im Tiefbau: Neues Fluke SmartTrace System

Bei Tiefbau- und Erdarbeiten stellt unzureichend dokumentierte Infrastruktur ein erhebliches Sicherheits- und Kostenrisiko dar. Mit der SmartTrace 2082-Serie bietet Fluke ein neues System zur Leitungsortung an, das die physische Ortung von Rohren und Stromkabeln direkt mit der digitalen Kartierung verknüpft. Der wesentliche fachliche Nutzen liegt in der Kombination aus hoher elektrischer Anwendersicherheit – der Sender ist für die Überspannungskategorie CAT IV 600 V spezifiziert – und der direkten Datenübertragung. Dadurch lassen sich Leitungsschäden vermeiden und Bauprozesse sicherer planen.

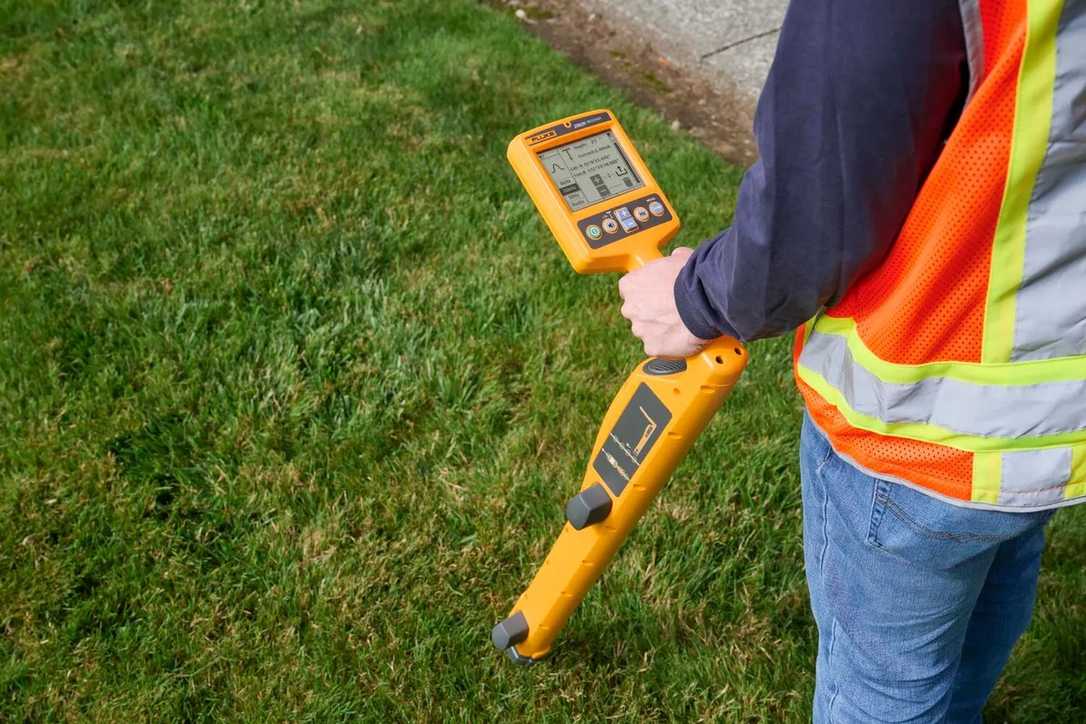

Das Kabelortungsgerät leitet Signale bis zu einer Tiefe von sechs Metern in den Untergrund. Neben der reinen Trassenverfolgung lassen sich damit spezifische Defekte wie Erdschlüsse, Mantelfehler oder Beschädigungen der Isolierung lokalisieren. Durch die Erkennung von Leckströmen, die beispielsweise durch Korrosion entstehen, können Instandsetzungsmaßnahmen zielgerichteter geplant werden.

In der Praxis wird die Bedienung durch eine automatische Funktionsauswahl des Senders unterstützt, die sich nach dem jeweils angeschlossenen Zubehör richtet und die passenden Frequenzen wählt.

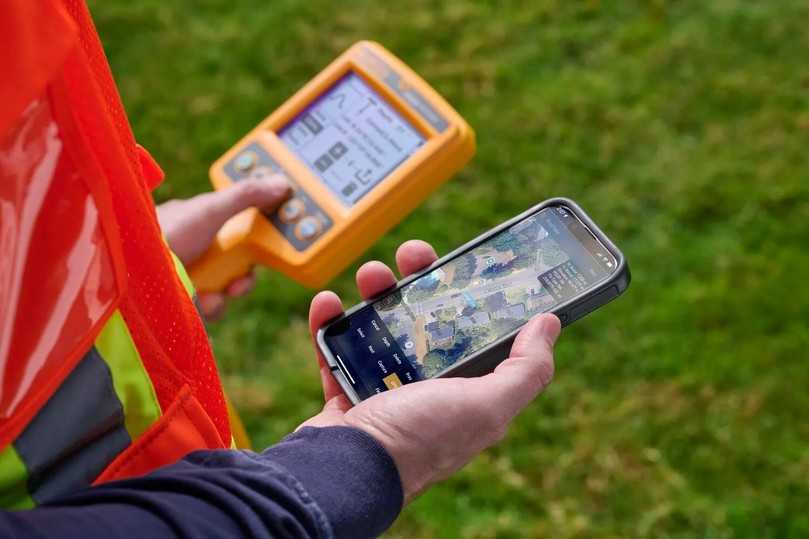

Um die erfassten Daten langfristig nutzbar zu machen und in bestehende BIM-Prozesse zu integrieren, ist das Ortungssystem über Bluetooth mit der Softwarelösung Pointman vernetzt.

Gefundene Trassen und Fehlerstellen lassen sich so unmittelbar per Smartphone geolokalisieren und dokumentieren. Diese digitale Bestandsaufnahme schafft verlässliche Referenzpunkte für künftige Wartungs- und Bauarbeiten.

Für komplexere Anforderungen im Tiefbau bietet der Hersteller ein Premium-Kit an. Dieses umfasst unter anderem einen sogenannten A-Rahmen, der in Verbindung mit dem Sender die Erkennung von Mantel- und Erdungsfehlern auch ohne direkten elektrischen Kontakt ermöglicht.

Sanid Usanovic, Senior Technical Application Manager bei Fluke, weist darauf hin, dass unbeabsichtigte Schäden an der unterirdischen Infrastruktur jährlich zu zahlreichen Unfällen führen. Durch die vernetzte Ortungstechnologie ließen sich diese Risiken minimieren und kostspielige Unterbrechungen im Bauablauf verhindern, da Anlagen vor dem ersten Spatenstich sicher überprüft werden können.
