Bauprojekt: Robuste Schalung für 10 Meter hohe Raiffeisen-Silos

Bauprojekt

Robuste Schalung für 10 Meter hohe Raiffeisen-Silos

17.04.2024, 05:00, aktualisiert 01.09.2026, 14:16

WEISSENHORN

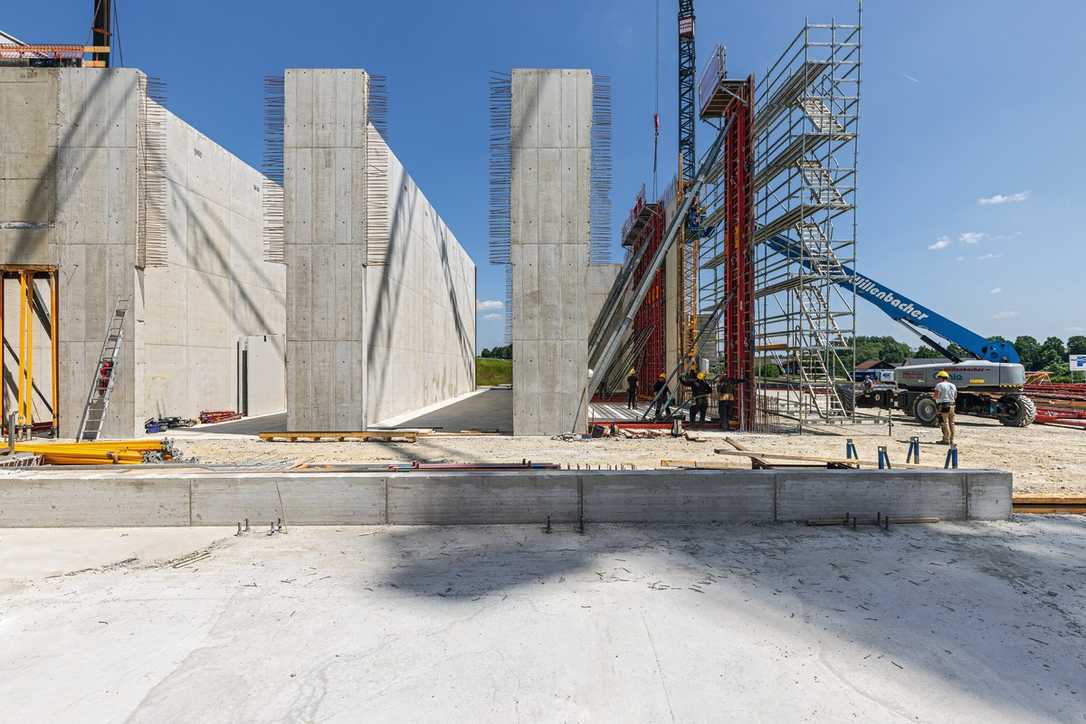

Einsatz für „Maximo“ beim Bau eines neuen Raiffeisen-Standortes mit Büro- und Lagergebäuden sowie einer Abfüllanlage in Neumarkt-Sankt Veit. | Foto: Andreas Tausend

Acht Getreidesilos mit 10 Meter hohen Stahlbetonwänden in fünf Monaten: Beim Bau eines neuen Standortes für den Raiffeisen Baustoffhandel in Neumarkt-Sankt Veit konnte das robuste Wandschalungssystem „Maximo“ von Peri überzeugen. Das Konzept: Mit großflächigen, bis zu 11 m hohen Umsetzeinheiten wird pro Tag ein Takt geschalt, bewehrt und betoniert.

Alles erfasst, aber kein Überblick: Wie läuft das Projekt eigentlich?

Datenchaos am Monatsende? Wie Sie verstreute Baudaten auf einer Plattform zusammenführen und Ihre Projektmargen zielsicher steuern.

Wie robust eine Schalung wirklich ist, zeigt sich schnell beim täglichen Einsatz auf der Baustelle. Ob im architektonisch komplexen Objektbau oder bei individuellen Industriegebäuden – raumgreifende Kubaturen, hohe Wände, große Mengen an Frischbeton und starker Zeitdruck bestimmen häufig das Arbeitstempo. Mitentscheidend für einwandfreie Betonergebnisse ist die Funktionalität, Qualität und Robustheit der Schalung. Denn ein solides Schalungssystem hält auch einem hohen Frischbetondruck stand und lässt sich per Kran in großen Einheiten umsetzen. Wie beim Raiffeisen-Projekt im oberbayrischen Neumarkt-Sankt Veit: Hier entstehen aktuell ein Büro- und Lagergebäude sowie eine moderne Getreideabfüllanlage. Ab diesem Frühjahr sollen auf dem knapp zwei Hektar großen Gelände bis zu 12.000 Tonnen Getreide sowie Dünge- und Futtermittel gelagert und umgesetzt werden.

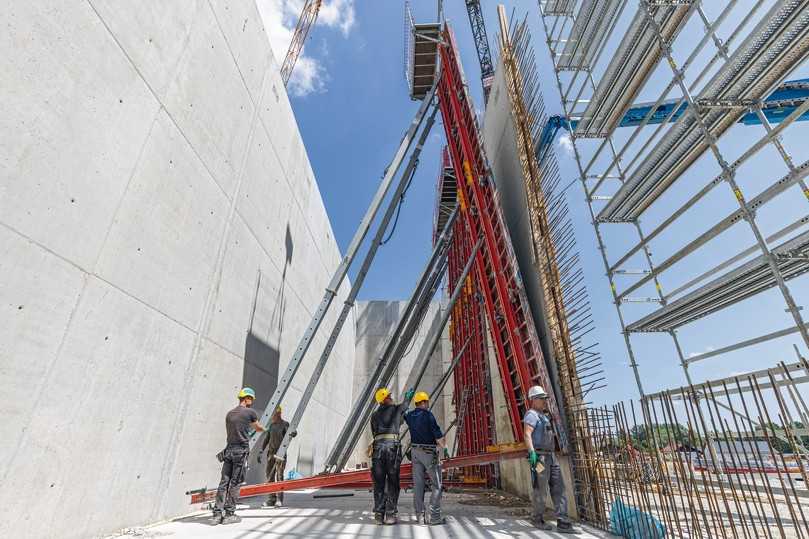

Mit nur einem Kranhub werden 26 m² Schalung umgesetzt, inklusive kompletter Schrägabstützung und Betonierbühne aus dem Konsolensystem MXK. | Foto: Andreas Tausend

Peri-Konzept mit 11 Meter hohen Umsetzeinheiten

In nur fünf Monaten Bauzeit bringt das Bauunternehmen Johann Feldbauer Bau GmbH aus Roding über 4.500 m³ Beton in Form, unter anderem für acht Siloboxen mit je 10 m hohen Stahlbetonwänden. Um den geplanten Fertigstellungstermin einhalten zu können, werden jeden Tag 60 bis 80 m³ Beton verarbeitet. Die Schalungs- und Gerüstlösung von Peri erlaubt es, im regelmäßigen Tagestakt zu schalen, zu bewehren und zu betonieren. Dazu haben die Peri-Experten ein Konzept entwickelt, das mit großflächigen, bis zu 11 m hohen Umsetzeinheiten arbeitet. Schalung, Bewehrungsgerüst und Treppentürme sind sämtlich kranversetzbar ausgebildet. Vor allem bei den Stahlbetonwänden der Siloboxen sorgen die großen Umsetzeinheiten der „Maximo“-Wandschalung dafür, dass täglich ein Takt mit 12 m Wandlänge geschalt, bewehrt und betoniert werden kann. Für die insgesamt 40 Takte sind drei Stell- und zwei Schließschalungen im Einsatz.

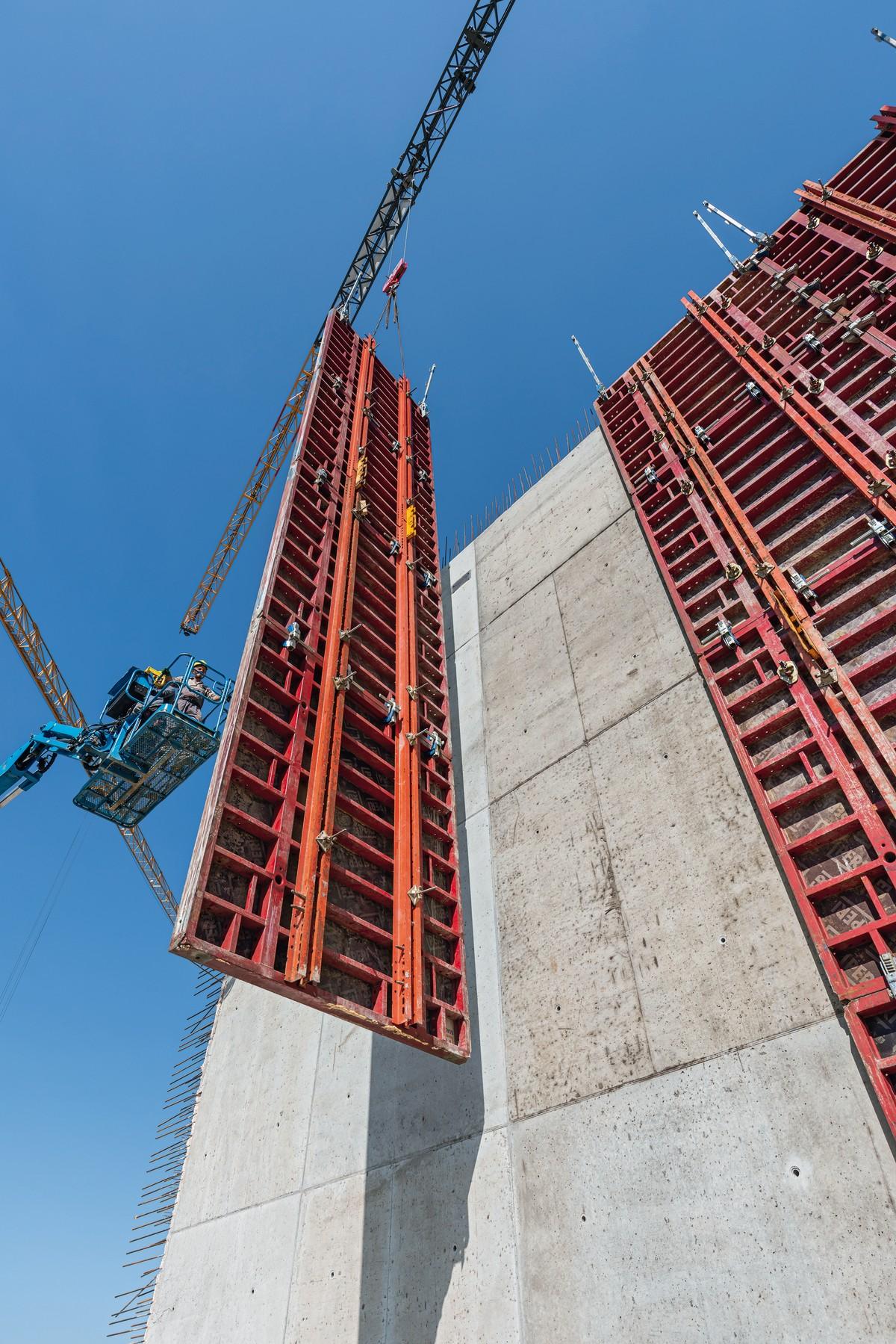

Für zusätzliche Stabilität der aufgestockten Wandschalungselemente sorgen integrierten Stahlriegel aus dem Variokit-Ingenieurbaukasten. | Foto: Andreas Tausend

Robuste „Maximo“ liefert glatte Betonergebnisse

Genau für solch eine starke Beanspruchung hat Peri das einseitig bedienbare Wandschalungssystem „Maximo“ mit der einseitigen MX-Ankertechnik entwickelt und über die Jahre weiter optimiert. Die langlebigen Rahmenschalungselemente werden durch eine Innenbandverzinkung und eine Hohlraumkonservierung vor Korrosion geschützt und zeichnen sich durch eine hohe Torsionssteifigkeit aus. Verbunden werden die Schalungselemente mit dem multifunktionalen Richtschloss BFD: Das einhändig bedienbare Bauteil sorgt in Sekunden für eine bündige, fluchtende und dichte (BFD) Verbindung, was den Aufbau von Stell- und Schließwänden beschleunigt. Das Richtschloss lässt sich auch einsetzen für größere Schalungshöhen mit Aufstockungen bis 5,40 m, Wanddickenausgleiche bis 10 cm, Abschalungen, Kantholzanschlüsse und Verbindungen zu weiteren Systemen wie Rundflex, Trio und Rundsäulen SRS. So nimmt die Wandschalung „Maximo“ einen Frischbetondruck bis zu 80 kN/m2 auf, mit nur sehr geringen Verformungen der Schalung.

"Maximo" in großen Umsetzeinheiten inklusive Betonierbühne

Ein weiterer Vorteil der robusten „Maximo“ ist die Möglichkeit, große Schaleinheiten bis zu 50 Quadratmeter per Kran umzusetzen – ohne aufwendige Montage- und Demontagearbeiten. Einen Anteil daran hat auch das modulare Konsolensystem MXK, das sich mit wenigen Standardbauteilen an den Schalungselementen ohne Kran bereits am Boden montieren lässt. Die Arbeits- und Betonierbühne kann beim Umsetzen oder einer Zwischenlagerung am Element befestigt bleiben, denn die Schalung lässt sich einfach auf den montierten Konsolen ablegen. Zusätzlich bietet die Gerüstkonsole MXK-RS die Möglichkeit, eine Richtstütze direkt an der Konsole anzuschließen. Bei aufgestockten Elementen ist damit sichergestellt, dass die Richtstützen den Arbeitsbereich auf der Bühne nicht beeinträchtigen und keine Stolperfallen entstehen. Die fertig montierten kranversetzbaren Schaleinheiten ermöglichen so ein schnelles Schalen in regelmäßigem Takt, was im Bauablauf Zeit und Kosten sparen kann.

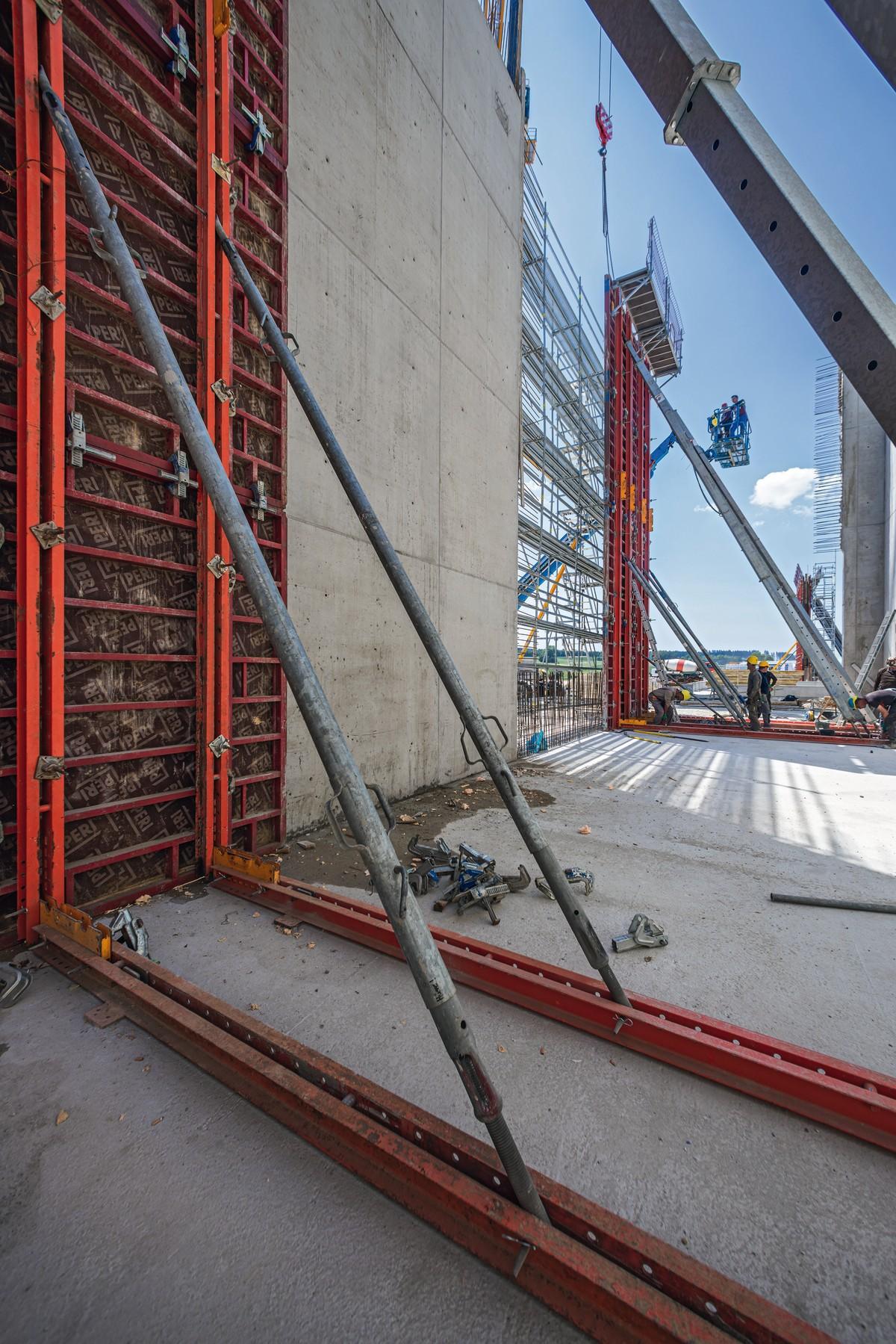

An der Stellschalung stabilisiert eine Fachwerk-Stützkonstruktion die fünf miteinander verbundenen Maximo-Elemente. Die integrierten Richtstützen dienen zur Ableitung der Windlasten und zum Ausrichten nach dem Umsetzen. | Foto: Andreas Tausend

„Maximo“ kombiniert mit Variokit-Stahlriegeln

Dass das Raiffeisen-Projekt mit einer solchen Taktung realisierbar ist, liegt an der Kombination aus dem „Maximo“-Wandschalungssystem und dem „Variokit“-Ingenieurbaukasten. Denn die in den Umsetzeinheiten integrierten Stahlriegel aus dem Variokit-Baukastensystem sorgen für zusätzliche Stabilität der aufgestockten Wandschalungselemente, insbesondere beim Ablegen und Anheben zum Zwischenlagern, Säubern und Auftragen des Trennmittels. Die bis zu 11 m hohen Einheiten können so mit nur einem Kranhub versetzt werden, ersparen zusätzlichen Montageaufwand bei jedem Umsetzvorgang und minimieren die notwendige Zahl der Kranhübe. So werden für eine Fläche von 130 m² Schalung zum Umsetzen nur fünf Kranhübe benötigt.

„Mich begeistert es immer wieder, etwas Neues zu sehen. Das Peri-Konzept mit den Umsetzeinheiten hat wunderbar funktioniert. Ich bin positiv überrascht.“

– Stefan Pfeilschifter, Polier bei der Johann Feldbauer Bau GmbH

Die Stellschalung wird in fünf jeweils zusammenhängenden Einheiten umgesetzt. Möglich macht das eine an die Maximo-Elemente befestigte Fachwerk-Stützkonstruktion aus Variokit-Systembauteilen, die zusammen mit den integrierten Richtstützen zur Ableitung der hohen Windlasten und zum lotrechten Ausrichten nach dem Umsetzvorgang dient. Auch die 10,80 m hohe Schließschalung wird in jeweils fünf zusammenhängenden Einheiten umgesetzt, inklusive kompletter Schrägabstützung und Betonierbühne auf Basis des MXK-Konsolensystems. Das Projekt des neuen Raiffeisen-Standorts zeigt, welche Vorteile die kombinierbaren Systeme aus der Maximo-Wandschalung und dem Variokit-Ingenieurbaukasten haben – denn damit erreicht die robuste „Maximo“ sogar noch ein höheres Level an Stabilität.
