Abgestufte Voruntersuchung im Tiefbau: Planungssicherheit durch BIM

Jede Baumaßnahme beginnt im Boden – doch genau dort herrscht oft das größte Informationsdefizit. Während Building Information Modeling (BIM) den Hochbau revolutioniert hat, gleicht der Tiefbau vielerorts noch einem Blindflug. Trotz hochmoderner GNSS-gesteuerter Baumaschinen basieren Informationen über den Untergrund häufig auf jahrzehntealten Dokumenten. Die Folgen sind volkswirtschaftlich erheblich: Allein in Deutschland entstehen jährlich geschätzte Schäden von bis zu 2 Milliarden Euro durch beschädigte Leitungen.

Dieser Zustand ist jedoch kein unvermeidliches Schicksal. Der Schlüssel zur Lösung liegt in einer abgestuften, prozessorientierten Herangehensweise, die von der reinen Planauskunft zur verifizierten Dokumentation führt.

In der aktuellen Praxis ist die Voruntersuchung oft ein rein administrativer Akt. Bestandspläne werden gesammelt, die jedoch häufig nur die Dokumentation einer Planungsabsicht darstellen – nicht der gebauten Realität. Historische Ungenauigkeiten, fehlende Tiefeninformationen und undokumentierte Änderungen machen diese Daten zu einer unsicheren Planungsgrundlage.

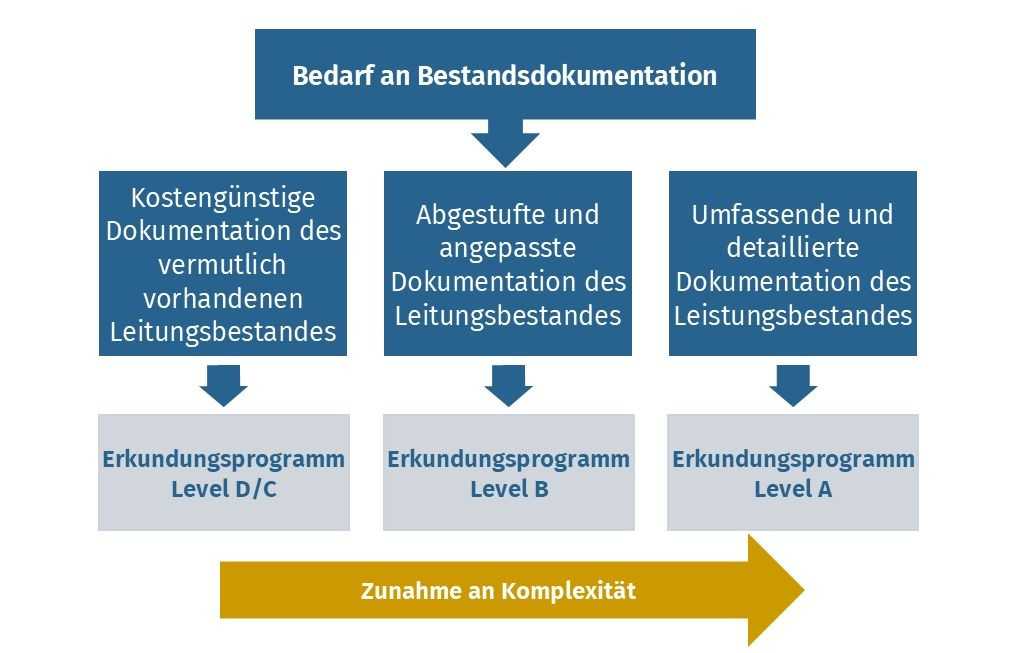

Um diese Unsicherheit systematisch zu reduzieren, hat sich ein Modell der Qualitätsstufen (Quality Levels) etabliert. Dieses Vorgehen ermöglicht es Planern, präzise zu identifizieren, wo Daten belastbar sind und wo technisches Nachsteuern zwingend erforderlich ist:

Die abgestufte Herangehensweise gewinnt durch moderne 3D-Flächenarraysysteme erheblich an Wirksamkeit. Wo die klassische Planauskunft aufhört, ermöglicht diese Technologie eine tomographische Erfassung des Untergrunds. Durch die Georeferenzierung aller Messdaten entstehen hochgenaue Lageinformationen, die den Untergrund nahezu transparent machen („gläserner Untergrund“).

Der Vorteil gegenüber punktuellen Suchschlitzen ist beträchtlich:

Ein entscheidender Vorteil der methodischen Untersuchung ist die nahtlose Integration in digitale Planungsketten. Ein moderner Leitungsplan ist kein statisches PDF mehr, sondern ein intelligentes As-Built-Modell.

Durch die abgestufte Verifizierung fließen gemessene statt geschätzte Daten über standardisierte Schnittstellen direkt in die BIM-Software der Planungsingenieure. Kollisionsprüfungen zwischen geplanten Trassen und dem Bestand können so bereits in der Entwurfsphase durchgeführt werden. Der Untergrund verwandelt sich dadurch von einer Gefahrenquelle in eine verlässliche Planungsressource.

Wasserbedarfsanalyse eines privaten Löschwassernetzes (Quality Level D, C und B)

Ausgangslage: Historisch gewachsene Wasserleitungsnetze auf einem über 100 Jahre alten Betriebsgelände stellen für die hydraulische Analyse eine erhebliche Herausforderung dar. Die Leistungsfähigkeit wird maßgeblich durch Anlage und Dimension des Netzes bestimmt. Aus den Bestandsdaten lassen sich Längen, Dimensionen und – mit Glück – Materialien als Grundlage für eine Modellbildung ablesen. Reale Durchfluss- und Druckmessungen dienen anschließend zur Anpassung des Modells an die Wirklichkeit.

Vorgehen: Bei den hydraulischen Tests vor Ort wurden an verschiedenen Positionen Wasserschieber entdeckt, die keine Verbindung zu den dokumentierten Bestandsdaten aufwiesen. Durch gezielte Überprüfung der Leitungslage in ausgewählten Bereichen ließ sich der tatsächliche Verlauf rekonstruieren und Unstimmigkeiten in den Unterlagen ausräumen.

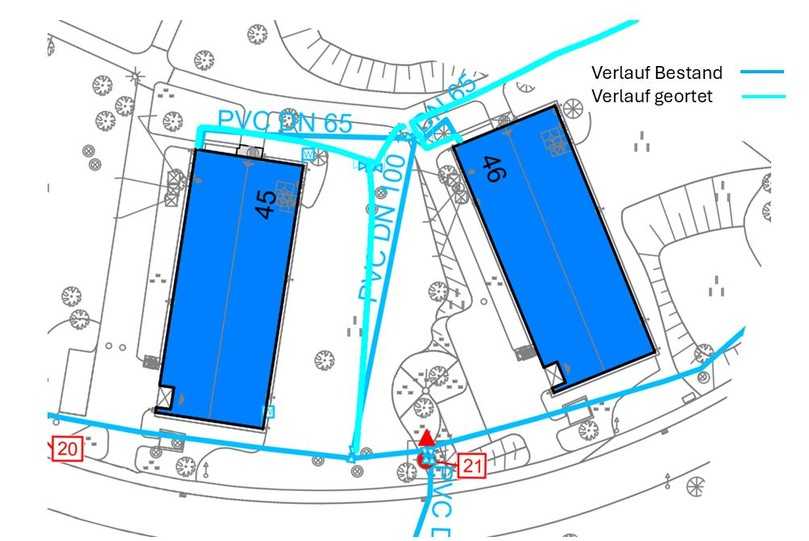

Ergebnis: Der Vergleich zwischen Altbestand und neu geortetem Verlauf zeigte nicht nur Lagekorrekturen, sondern lieferte auch neue Erkenntnisse über das hydraulische Gesamtsystem. Mit den kombinierten Daten aus Ortung und hydraulischen Messungen konnte ein stimmiges Gesamtkonzept erstellt werden.

Dokumentation aller Bestandsleitungen in einem Baufeld (Quality Level A)
Ausgangslage: Das Baufeld für die geplante Erweiterung einer Polizeistation befindet sich auf dem Gelände eines ehemaligen Gaswerks. Alle oberirdischen Anlagenteile sind zurückgebaut, die Fläche ist begrünt bzw. als Parkplatz genutzt. Aus historischen Unterlagen war die ungefähre Lage der ehemaligen Gasspeicher mit Zuleitungen bekannt. Der vorhandene Plan ließ sich jedoch nur bedingt in die Örtlichkeit übertragen, da alle früheren Bezugspunkte fehlten und der Plan lediglich lokale Bemaßungen enthielt. Unklar war insbesondere, ob die Leitungen verdämmt, mit Stickstoff gefüllt oder schlimmstenfalls noch gasführend waren.

Vorgehen: Da kein Zugang zu den alten Gasleitungen bestand, wurde eine Georadar-Untersuchung durchgeführt. Mit einem handgeführten System wurde zunächst ein grobes Suchraster angelegt. Bei vor Ort identifizierten Leitungen verfeinerte der Operator das Raster entsprechend. Diese engmaschigen Messlinien wurden georeferenziert aufgezeichnet und im Büro ausgewertet. Der erkannte Leitungsverlauf mit den vorgesehenen Aufgrabungspunkten wurde in einem digitalen Lageplan dokumentiert und vor Ort für den Tiefbau markiert. Zusätzlich wurden im Randbereich des Baufeldes ungenügend dokumentierte Mittelspannungs- und Kabeltrassen untersucht.

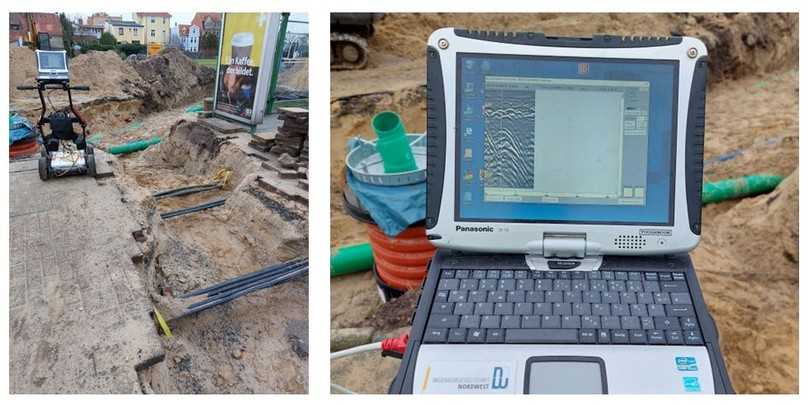

Ergebnis: Alle gesuchten Leitungen konnten sicher identifiziert und markiert werden. Die alten Gasleitungen wurden beprobt und als sicher eingestuft. Für die Kabeltrassen wurde zusätzlich ein Abgleich am offenen Graben durchgeführt. Dieser bestätigte eine reproduzierte Lagegenauigkeit von besser als 10 Zentimetern.

Untersuchung einer Stromleitungstrasse auf Hindernisse (Quality Level B)
Ausgangslage: Geschlossene Bauverfahren erfordern präzise Informationen über den Untergrund – sowohl für die optimale Auswahl der Verlegetechnik als auch zur Vermeidung von Havarien mit Bestandsleitungen. Baugrundrisiken wie eingelagerte Findlinge können zwar anhand geologischer Beurteilungen abgeschätzt, aber nicht genau lokalisiert werden.

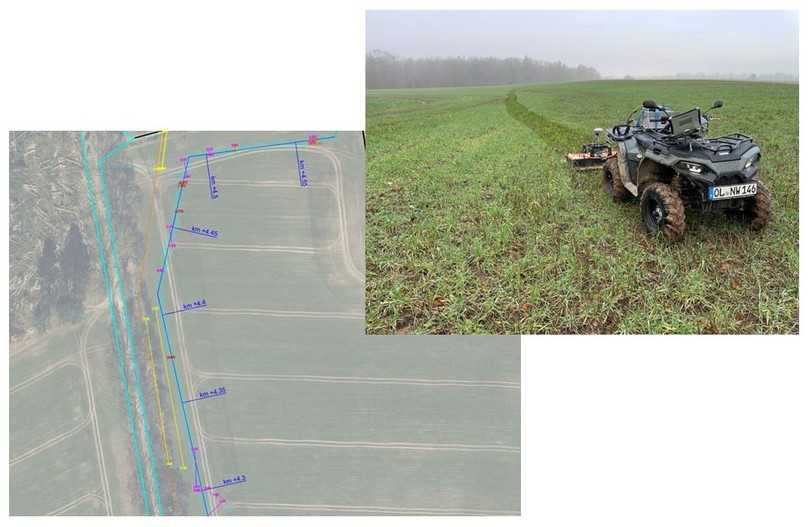

Vorgehen: Eine über 4,5 Kilometer lange Kabeltrasse am Rand landwirtschaftlich genutzter Flächen wurde auf etwa 5 Metern Breite vollflächig per 3D-Georadar untersucht. Dabei wurden Bodenveränderungen im Untergrund, eingelagerte Hindernisse sowie Fremdleitungen und Drainagen dokumentiert.

Ergebnis: Auf Basis der Datenauswertung konnten gezielt Bereiche für unterschiedliche Verlegeverfahren ausgewiesen werden – grabenlose Verlegung, Kabelpflug oder offener Graben. Leitungskreuzungen erfolgten gemäß Betreibervorgaben vollständig im offenen Graben, Drainagen wurden grabenlos unterfahren. In der Kabelpflugtrasse wurden durch die Abschätzung von Größe und Lage der erkannten Findlinge diese kritischen Hindernisse im Vorfeld beräumt oder entsprechend umfahren.

Der Vergleich zwischen klassischer Planauskunft und moderner, abgestufter Ortung zeigt deutlich: Es ist wirtschaftlich nicht mehr vertretbar, bei Tiefbauprojekten auf Sicht zu fahren. Der Einsatz qualifizierter Expertise und modernster Technik ist die notwendige Absicherung für die Infrastrukturprojekte der Zukunft – von der Energiewende bis zum Breitbandausbau.

Durch die methodische Erfassung des Untergrunds reduzieren sich nicht nur Haftungsrisiken und Baustopps, es entsteht zusätzlich die Grundlage für einen digitalen, effizienten Tiefbau. Das abgestufte, prozessorientierte Vorgehen ermöglicht einen bedarfsgerechten, wirtschaftlichen Einsatz der jeweils geeigneten Technik und liefert die Basis für vergleichbare Leistungen und Qualitäten.
