Der Fernwärmeleitungsbau hat sich in den letzten 10 Jahren in Deutschland stark weiterentwickelt. Die Länge der Fernwärmenetze hat sich von 2012 bis 2022 um rund 12% auf 22.500 Kilometer erhöht. Die Anzahl der angeschlossenen Haushalte und Gewerbebetriebe stieg im gleichen Zeitraum um 10% auf 18,5 Millionen.

Die wichtigsten Treiber dieser Entwicklung sind:

Die Fernwärmeversorgung bietet sowohl für die Umwelt als auch für die Verbraucher viele Vorteile: Fernwärme ist eine der klimafreundlichsten Wärmequellen. Sie trägt zur Reduzierung von Treibhausgasen und Feinstaub bei. Fernwärmenetze sind sehr effizient. Die Wärmeverluste bei der Verteilung sind deutlich geringer als bei anderen Wärmeversorgungssystemen. Fernwärme ist eine komfortable Wärmequelle. Sie muss nicht selbst beschafft und gelagert werden. Fernwärmenetze sind sehr zuverlässig. Die Wärmeversorgung ist auch bei widrigen Witterungsbedingungen sichergestellt.

Trotz der vielen Vorteile gibt es auch einige Herausforderungen beim Ausbau der Fernwärme und dazu gehört u.a., dass der Bau von Fernwärmenetzen mit hohen Investitionskosten verbunden ist.

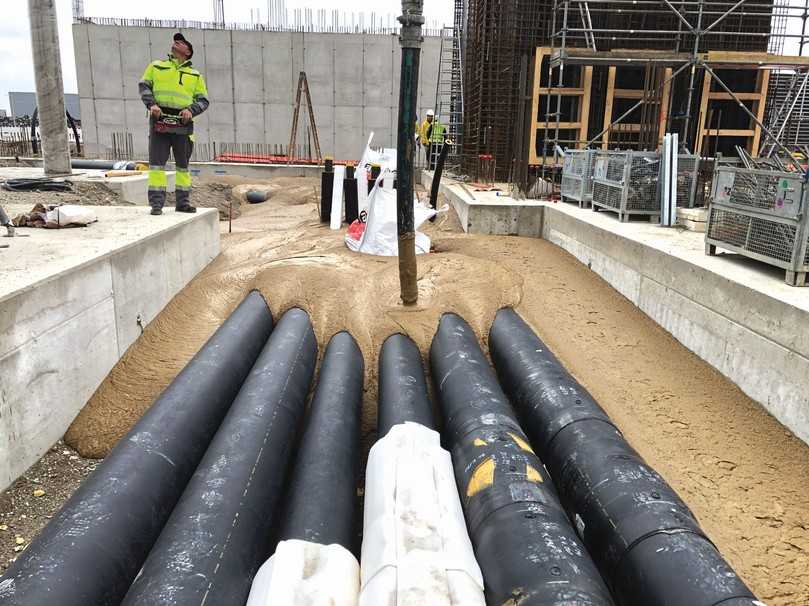

Um diese zu senken, bietet sich der Einsatz der Flüssigbodentechnologie an. Flüssigboden nach RAL-GZ 507 – ein ressourcenschonender Naturbaustoff – ist ein kohäsiv, friktional rückverfestigendes, volumenstabiles Material aus der Gruppe der zeitweise fließfähigen Verfüllmaterialien (ZFSV). Flüssigboden ermöglicht als Grundlage die Wiederverwendung aller Bodenarten, die zeitweise in einen fließfähigen Zustand versetzt werden. Anschließend kommt es zur Rückverfestigung des Bodens mit steuerbaren Endeigenschaften und ohne externe Verdichtungsarbeit sowie ohne die Ausbildung starrer Strukturen unter Rückbildung des bodentypischen Verhaltens des Ausgangsbodens.

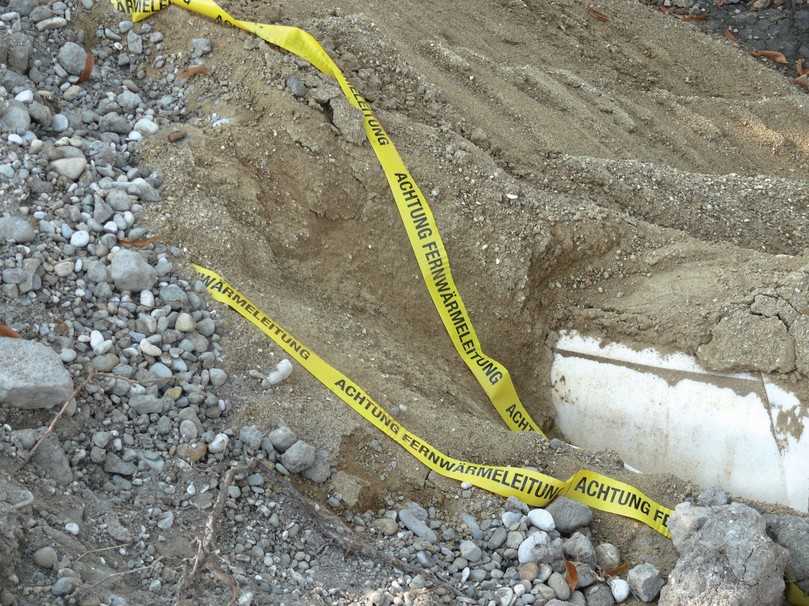

Auch ein allgegenwärtiges Problem beim Einbau von Fernwärmeleitungen kann mit dem Einsatz von Flüssigboden nach RAL-GZ 507 eliminiert werden: die gefürchtete Ringspaltbildung. Diese entsteht, wenn sich zwischen dem Mantel der Fernwärmeleitung und dem Umgebungsboden ein Spalt bildet. Ursache dafür sind thermische Spannungen durch Temperaturschwankungen in der Fernwärmeleitung, welche zur Bildung von Rissen und Spalten führen. Exakt eingestellter Flüssigboden verhindert dieses Problem.

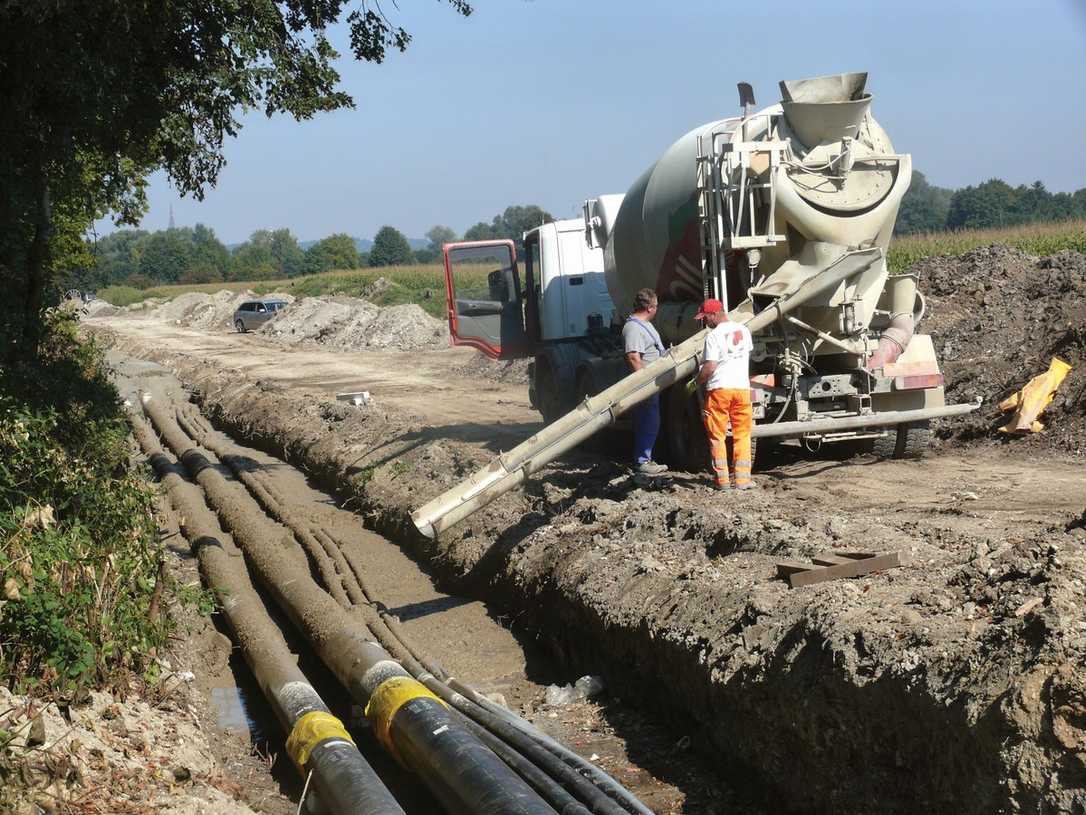

Aber für die Herstellung von Flüssigboden nach RAL-GZ 507 ist Fachwissen gefordert. Die Aufbereitung des Bodenaushubes zu Flüssigboden kann dabei in zentralen Anlagen oder mit mobilen Anlagen unterschiedlicher Größe und kompletter Überwachung und Aufzeichnung des gesamten Herstellprozesses direkt auf der Baustelle erfolgen. Das Ziel ist dabei immer, dass der Flüssigboden nach seiner Rückverfestigung im Vorfeld definierte Eigenschaften erreicht. Dabei können die Eigenschaften ähnlich dem Umgebungsboden der Baustelle angepasst werden.

Die Gütesicherung bei der Herstellung und dem Einbau des Flüssigbodens ist eng verbunden mit dem RAL-Gütezeichen 507. Dahinter steht die RAL-Gütegemeinschaft Flüssigboden mit Sitz in Leipzig. Sie befähigt und schult Tiefbaufirmen und deren Mitarbeiter und führt diese zu den notwendigen Zertifikaten. Im Mittelpunkt stehen dabei die Anforderungen an die Planung, die Herstellung und die Gütesicherung beim Einbau von Flüssigboden und die technischen, technologischen, logistischen und umweltrechtlichen Kenntnisse, ebenso die Untergliederung in Eigenüberwachung (EÜ) und Fremdüberwachung (FÜ) auf der Baustelle, die Erstprüfung und die Gütezeichenverleihung sowie die Dokumente der Gütesicherung.

Der Einsatz von Flüssigboden nach RAL-Gütezeichen 507 wird beim Fernwärmeleitungsbau nicht nur einen „grünen Fußabdruck“ hinterlassen, sondern auch eine Menge Investitionskosten einsparen. Da der Bodenaushub zu 100 Prozent wiederverwendet wird, werden auch die gesetzlich vorgeschriebenen Parameter des Kreislaufwirtschaftsgesetzes zu 100 Prozent erfüllt.

Exakt diesem Thema „Fernwärmeleitungsbau und ZFSV“ wird sich auf der 6. D.A.CH-Tagung Flüssigboden an der HTW Dresden am 5./6. September 2024 Dr.-Ing. Bernd Wagner vom AGFW in seinem Vortrag zuwenden. Der Arbeitstitel des Vortrages lautet „ZFSV im Fernwärmeleitungsbau – Aktuelle Ergebnisse des 2024 abgeschlossenen Forschungsvorhabens FW-ZFSV 4.0“. Wagner: „Der beschleunigte Ausbau der Nah- und Fernwärme hat im vergangenen Jahr 2023 nochmals erheblich an Bedeutung gewonnen. Einflüsse wie das Kreislaufwirtschaftsgesetz oder die Ersatzbaustoffverordnung wirken sich zudem auf den Einsatz von Sand als Verfüllmaterial und den Umgang mit Grabenaushubmaterial aus. Innovationen im (Fernwärme-)Rohrleitungsbau wie der Verfüllbaustoff ZFSV gewinnen damit weiter an Bedeutung und zunehmenden Einsatzmöglichkeiten.“

In dem vom Bundesministerium für Wirtschaft und Klimaschutz (BMWK) geförderten Verbundforschungsprojekt „FW-ZFSV 4.0“ (FKZ 03EN3022; Abschluss: Juli 2024) schließen die Projektpartner Lücken zu Langzeiterfahrungen, Implementierung in Planungstools sowie noch offenen organisatorischen und genehmigungstechnischen Fragen zum Einsatz von ZFSV in der Fernwärme. Der Beitrag von Bernd Wagner wird einen kompakten Überblick zu den wesentlichen, zum Teil auch spartenübergreifenden, Ergebnissen des Vorhabens und neu gewonnenen Erkenntnissen geben, die den weiteren Einsatz und die Verbreitung von ZFSV im (Fernwärme-)Rohrleitungsbau erleichtern und unterstützen werden.

Die Veranstalter legen weiterhin neben innovativen Beiträgen mit Zukunftswirkung Wert darauf, dass die Teilnehmer in den Vorträgen Aspekte kennenlernen, die für die Praxis relevant und modellhaft sind. Darüber hinaus bietet die Tagung ein gutes Forum zur fachlichen Diskussion und den Erfahrungsaustausch. Weitere Infos und Anmeldung unter https://dachtagung.ral-gg-fluessigboden.de/anmelden.
