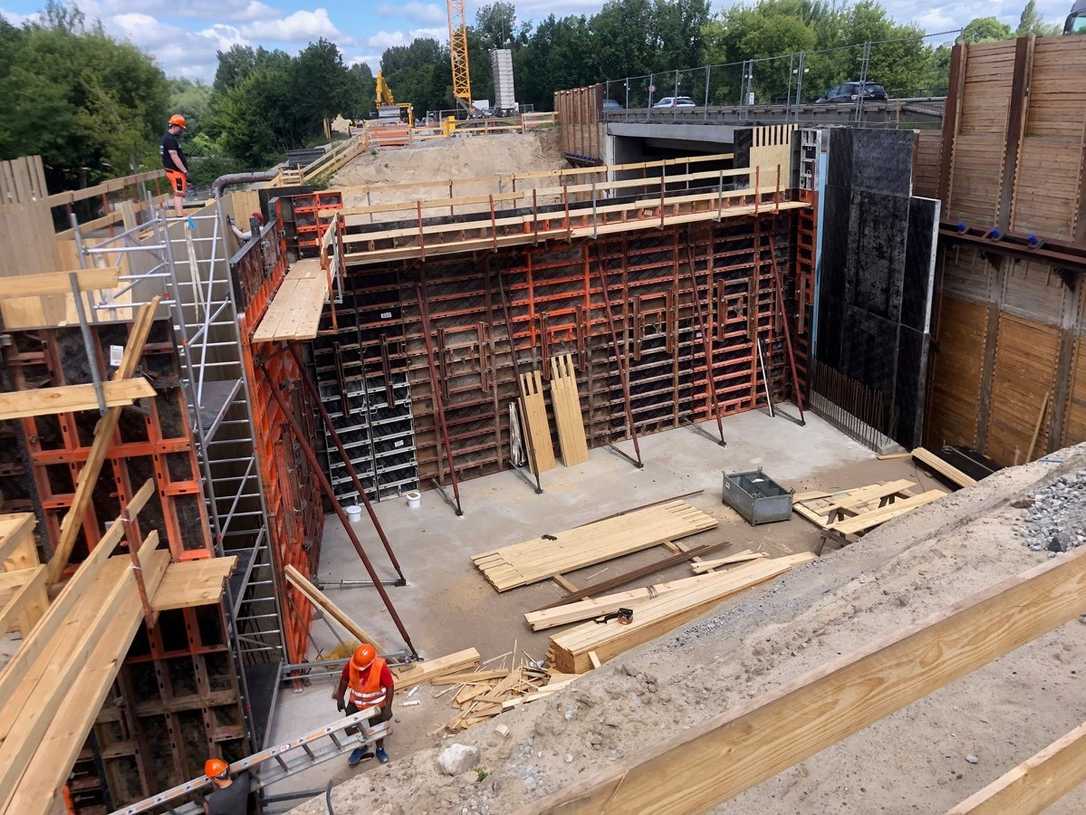

Widerlager im Brückenbau bringen oft mehrere technische Anforderungen zusammen: große Wandstärken, hohe Bauteile und komplexe Geometrien. Gleichzeitig sollen Schalzeiten, Materialeinsatz und Lohnkosten möglichst gering bleiben. Wie sich solche Anforderungen umsetzen lassen, zeigt ein Brückenbauprojekt über den Horstweg in Potsdam. Dort kamen beim Bau des Brückenbauwerks BW13 Schalungslösungen von Paschal zum Einsatz.

Das Bauwerk entstand im Auftrag des Landes Brandenburg über den Landesbetrieb Straßenwesen, Regionalbetrieb West in Potsdam. Die bauausführende Firma U&W Niederlassung Magdeburg setzte für die beiden Widerlager die Logo.3-Schalung von Paschal ein. Für das Bauteil in Achse 10 wurden rund 350 m² als Stell- und Schließschalung eingesetzt, für das gegenüberliegende Widerlager in Achse 20 weitere 200 m² als Stellschalung.

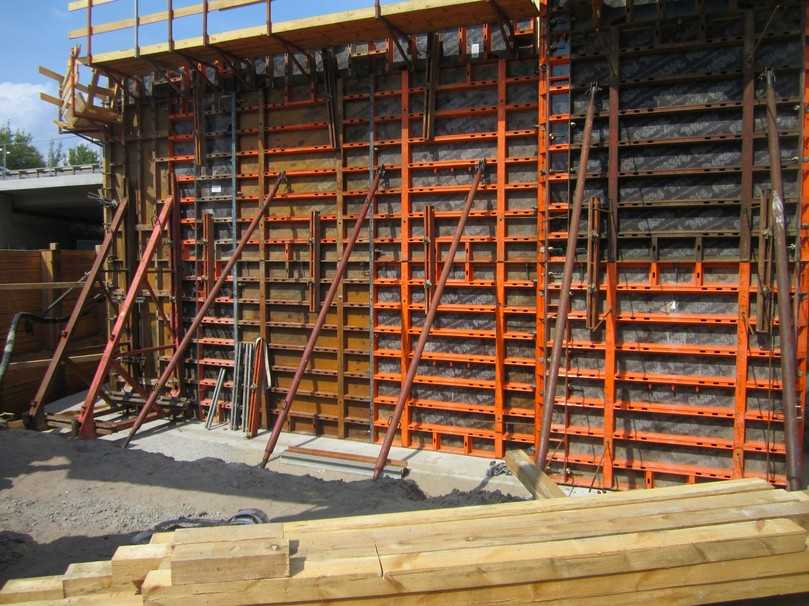

Für Projekte dieser Art eignen sich die Großflächenelemente der Logo.3-Schalung mit Abmessungen von 240 × 270 cm. Sie ermöglichen ein geordnetes Schalungsbild und lassen sich flexibel kombinieren.

Für die Auflagerbänke wurde einmal aufgestockt, um eine Schalhöhe von 5,40 m zu erreichen. Da die Flügelwände mit unterschiedlichen Abmessungen noch höher waren, kam dort zusätzlich eine Standardhöhe von 135 cm als dritte Elementlage zum Einsatz. Die größte Schalhöhe betrug 6,75 m.

Auch für spitzwinklige Ecken oder den Anschluss einer Flügelwand an einen Bestand konnten passende Elementbreiten eingesetzt werden. Verstellbare Scharnierecken ermöglichten das Schalen komplexerer Geometrien innerhalb des Systems.

Die Wandstärken lagen im Projekt zwischen 80 cm und fast 2,00 m. Dadurch war die Außenschalung in den Ecken zwischen Auflagerbank und Flügelwänden deutlich länger als auf der Innenseite.

Um die Frischbetondruckkräfte aufzunehmen, wurde die breitere Außenschalung wie eine einseitige Schalung behandelt und mit 4,00 m hohen Stützböcken aus dem Paschal-Programm abgestützt.

S. Kayatz, Polier bei U&W Niederlassung Magdeburg, hebt die Zusammenarbeit mit dem Schalungshersteller hervor: „Wir erhalten aus dem Hause Paschal nicht nur termingerecht die Lieferungen. Schon im Vorfeld einer Baumaßnahme setzen wir uns zusammen, diskutieren verschiedene Varianten, um die beste Schalungslösung zu finden. Und der Service aus dem Hause Paschal geht nahtlos in die Baustellenbetreuung über“, so Kayatz. „Auf diese Weise werden die Schalzeiten und der Materialeinsatz optimiert sowie die Lohnkosten minimiert.“

Neben der Schalung kam auch ein System zur Betonüberwachung zum Einsatz. Mit Paschal Maturix kann der Anwender über Temperaturmessungen im Bauteil die tatsächliche Betonfestigkeit berechnen und anzeigen lassen. So lässt sich beispielsweise der frühestmögliche Ausschaltermin bestimmen. Bei diesem Projekt ging es vor allem darum, die Hydratationswärme zu kontrollieren, die bei den großen Betonmengen entsteht.

Paschal-Fachberater Ralf Rösel sieht solche Projekte als Teil einer größeren Entwicklung im Infrastrukturbau: „Deutschland hat im Bereich Infrastruktur einen dringenden Investitionsbedarf. Wir von Paschal sind mit unserer Produktpalette dafür gut aufgestellt und können unsere Kunden neben der Schalung auch mit dem notwendigen Service unterstützen.“
