Holzdecken-System mit hohem Schallschutz

Dipl.-Ing. Claudia El Ahwany

03.04.2024, 05:00 Uhr, aktualisiert 13.10.2025, 19:27 Uhr

HORB A.N.

Ein innovatives Deckensystem aus Holz ist bei einem Mehrfamilienhaus mit Gewerbenutzung in Ostrach zum Einsatz gekommen. Das Hohlkastenelement „CLT Box – Decke FS“ der best wood Schneider GmbH zeichnet sich neben dem hohen Vorfertigungsgrad vor allem durch einen hohen Schallschutz aus.

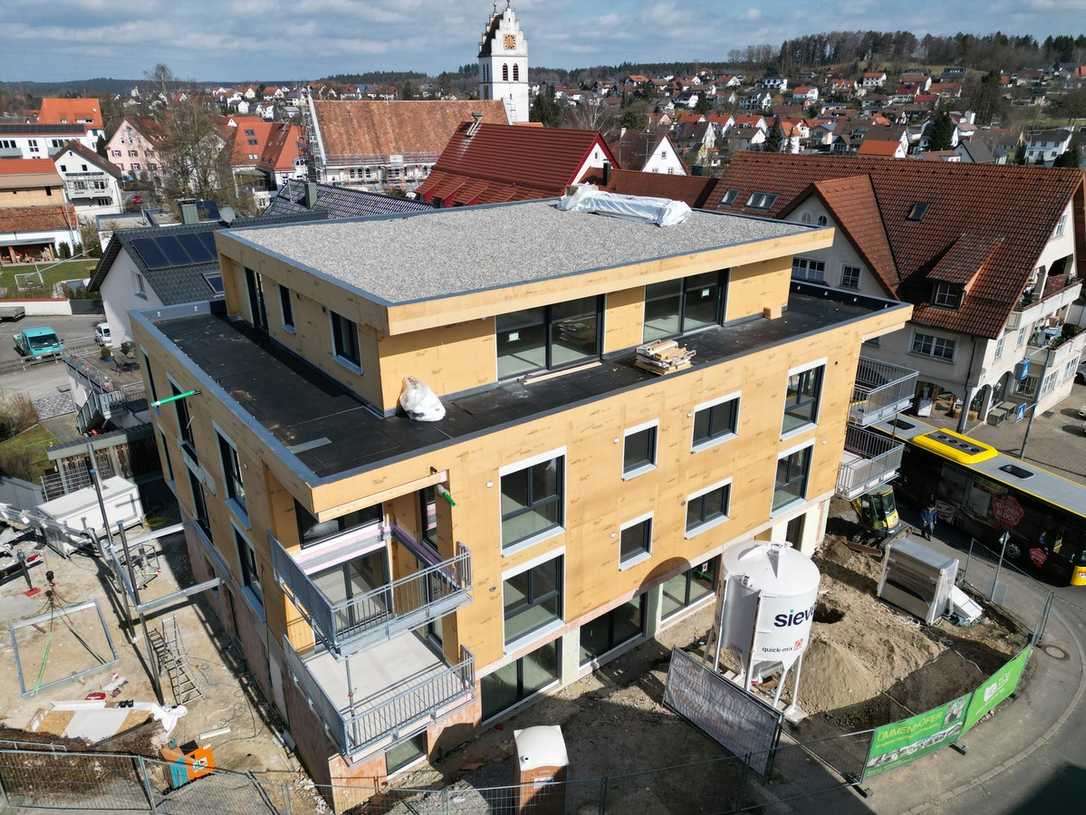

Beim Bau des Wohn- und Geschäftshauses in der oberschwäbischen Gemeinde Ostrach kam fast nur Holz zum Einsatz. | Foto: best wood Schneider GmbH

Die Wood Living Wohnbau GmbH hat sich auf das Errichten von Wohnhäusern spezialisiert, die im Wesentlichen aus Holz bestehen. In der Gemeinde Ostrach (ca. 30 km nördlich des Bodensees) hat der Bauträger ein Gebäude mit acht Wohneinheiten und einer Bäckerei mit Gastbereich erstellt. Geplant wurde das Gebäude von der Architektengesellschaft Mauch-Offner, die einen Holzrahmenbau vorsah und dabei weitestgehend auf Beton verzichtete. Bei den Decken kam das System „best wood CLT Box – Decke FS“ zum Einsatz. Dieses Hohlkastenelement besteht aus zwei CLT-Platten mit dazwischen eingeleimten Rippenhölzern. Es entspricht mindestens der Feuerwiderstandsklasse F60/REI60, hat eine hohe statische Tragfähigkeit und ermöglicht große Spannweiten bei geringem Materialeinsatz.

Im Vergleich zu einer einschaligen Massivholzdecke kann durch die Hohlkastenform der Materialeinsatz um bis zu 40 Prozent reduziert werden – bei gleicher statischer Leistungsfähigkeit. Dank seines geringen Gewichts ist das System ideal zum Aufstocken bestehender Gebäude, eignet sich aber auch für viele andere Anwendungen. All diese Aspekte bestärkten den Investor darin, sich für die „CLT Box – Decke FS“ zu entscheiden. Doch einer war ausschlaggebend: der hervorragende Schallschutz.

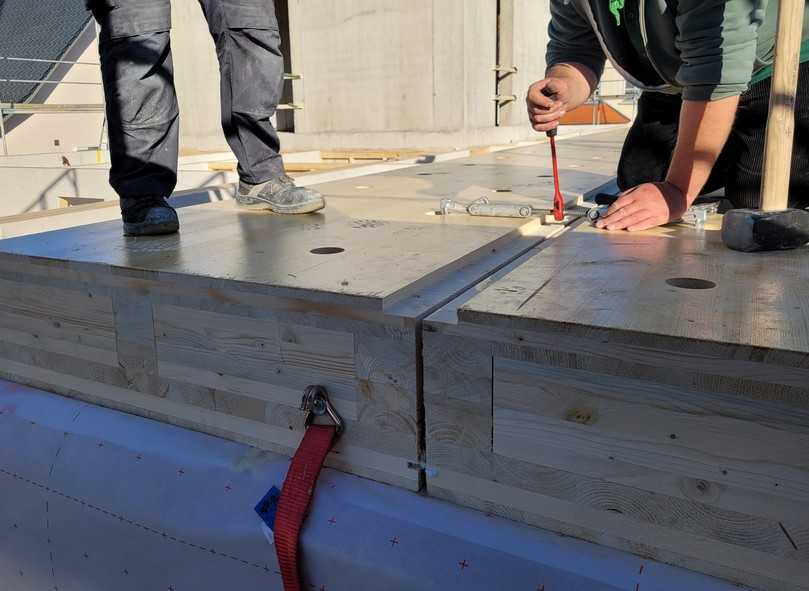

Im Vergleich zu einer einschaligen Massivholzdecke kann mit der „CLT Box – Decke FS“ der Materialeinsatz um bis zu 40 % reduziert werden – bei gleicher statischer Leistungsfähigkeit. | Foto: best wood Schneider GmbH

Wohnkomfort mit hohem Trittschallschutz

Fabian Schneider, Geschäftsführer der Wood Living Wohnbau GmbH, sagt hierzu: „Da die Appartements des Mehrfamilienhauses gehobene Wohnansprüche erfüllen sollen, war uns ein guter Schallschutz besonders wichtig. Hier ist das System von best wood unschlagbar.“ Infolgedessen wurde das Gebäude entsprechend dem Niveau „Komfort“ nach Schallschutzhandbuch vom Informationsdienst Holz dimensioniert. (Dieses legt den Norm-Trittschallpegel bei L‘n,w ≤ 46 dB fest.) Zusätzlich lag das Augenmerk der Beteiligten auf dem Trittschallschutz im Bereich zwischen 50 und 100 Hz. Dieser wird von der Norm zwar nicht berücksichtigt, ist aber für die Aufenthaltsqualität in einem Wohnhaus ausschlaggebend. Denn in diesem Frequenzbereich wird ein Großteil der Schallenergie übertragen, die von einer barfüßig bzw. strumpfsockig gehenden Person oder spielenden Kindern ausgeht. Manuel Mauch, der planende Architekt des Gebäudes, sagt hierzu: „Die CLT Box – Decke FS erfüllt alle Eigenschaften, die für den Einsatz im mehrgeschossigen Wohnungsbau notwendig sind. Besonders ist der gute Schallschutz. Durch den Gefachschallschutz in Kombination mit dem durchdachten Fußbodenaufbau wird ein hervorragender Trittschallwert im tiefen Frequenzbereich erreicht.“

Hierfür erzeugte der Hersteller im Gefach des Deckensystems einen Tieftontilger, indem er es werkseitig mit einer Holzfaserakustikplatte versah, die bauseits von den Zimmerern mit Calciumcarbonatsplitt (40 kg/m²) beschwert wurde. Anschließend brachte er auf die Oberseite der Box eine schallabsorbierende Schüttung und eine Trittschalldämmung mit geringer dynamischer Steifigkeit auf. Nachfolgend konnte der Nassestrich eingebaut und der gewünschte Bodenbelag verlegt werden.

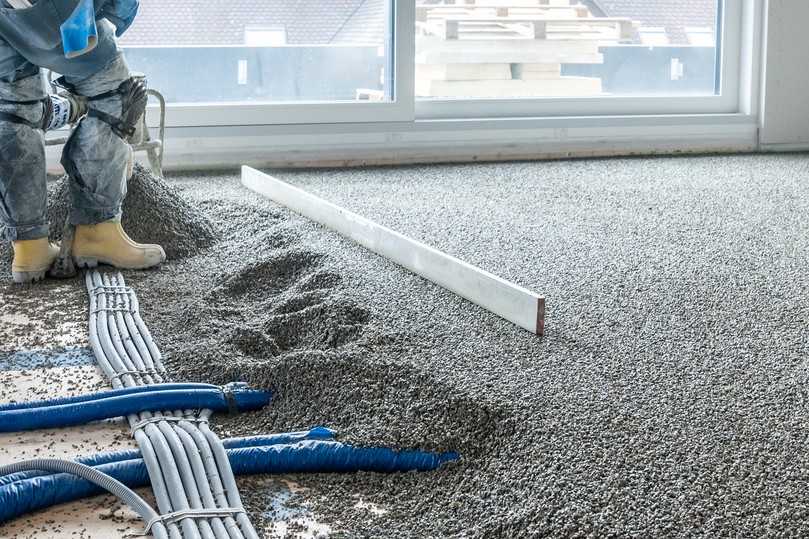

Auf der Baustelle wurde auf die Oberseite der Box die schallabsorbierende Schüttung BoundSplitt19 aufgebracht. Installationen können so leicht integriert werden. | Foto: best wood Schneider GmbH

Schallabsorbierende Schüttung für Holzdecke

Um einen optimalen Schallschutz im tiefen Frequenzbereich zu erzielen, ist es im Holzbau erforderlich, zusätzliches Gewicht auf die Decke aufzubringen. Dieses sollte möglichst kleinteilig sein. Hierfür bietet best wood Schneider zwei unterschiedliche Systeme an: die best wood Wabenschüttung und die elastisch gebundene Schüttung best wood BoundSplitt19. Beide unterscheiden sich in der Anwendung, erreichen aber nachgewiesenermaßen vergleichbare Schallschutzwerte –eine Besonderheit, da elastische Schüttungen bislang immer schlechter abschnitten. best wood Schneider hat jetzt den Exklusiv-Vertrieb in Deutschland für das Bindemittel für die elastische Schüttung BoundSplitt19 übernommen.

Einsparungen durch reduzierte Bauzeit

Die Unterseite der Hohlkastenelemente blieb sichtbar und bildete die Zimmerdecke. Da best wood Schneider diese bereits im Werk geschliffen und mit einer Lasur versehen hatte, waren bauseits keine weiteren Handgriffe erforderlich. Das ist nur ein Beispiel, wie der hohe Vorfertigungsgrad der "CLT Box –Decke FS" die Bauzeit verkürzt. Der Hersteller liefert sein Deckensystem just in time und fertig abgebunden auf die Baustelle. Das bedeutet, die Elemente sind sofort nach dem Aufrichten begehbar. So kann unmittelbar mit dem Stellen der Wände des nächsten Geschosses begonnen werden. Dies spart Zeit und macht unabhängiger von der Witterung. Auf die Frage, ob sich die Holzbauweise auf den Preis ausgewirkt hat, sagt Fabian Schneider: „Die Verwendung dieses nachwachsenden Rohstoffs hat die Baukosten nicht wesentlich beeinflusst. Durch eine optimierte Planung vor Baubeginn und die hohe Vorfertigungsquote konnte der Bauablauf optimiert und Geld gespart werden.“ Dementsprechend war es möglich, dass der Holzrohbau innerhalb von nur sechs Wochen erstellt werden konnte.

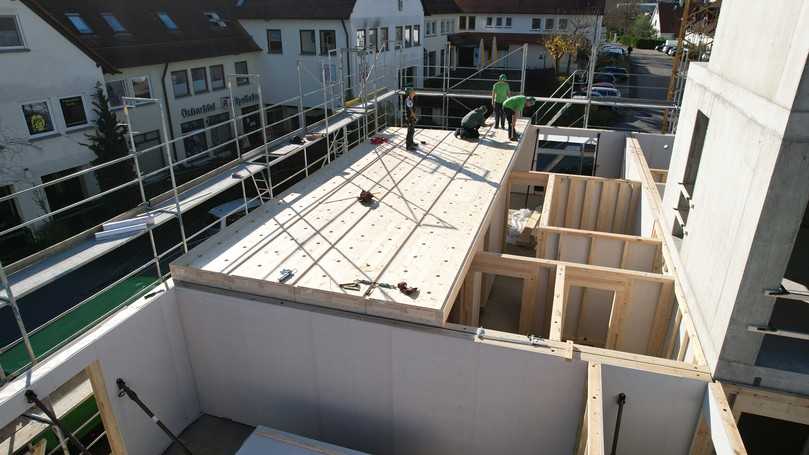

Mit der „CLT Box – Decke FS“ sind kurze Bauzeiten möglich, denn die Elemente sind sofort begehbar. | Foto: best wood Schneider GmbH
